Re: кайтборд самодельный [сообщение #19532 является ответом на сообщение #19519] Wed, 29 September 2010 10:06 Переход к предыдущему сообщенияПереход к следующему сообщения
Здесь был Traglod
Сообщений: 1155
Зарегистрирован: March 2007
Гуру кайтостроения
саШОК писал(а) Срд, 29 Сентябрь 2010 08:57

. Всё хорошо, но вот закладные из оцинкованных мебельных гаек смущают- ржавеют заразы, да и не глухие, можно не расчитать и обшивку с низу вскрыть болтом...

Бывают латунные глухие с углублением под ключ-шестигранник с плоской стороны, продаются в больших строительных магазинах упаковками штук по 20.

Известить модератора

Re: кайтборд самодельный [сообщение #20745 является ответом на сообщение #9656] Sun, 05 December 2010 18:00 Переход к предыдущему сообщенияПереход к следующему сообщения
Royzman
Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...
Гуру кайтостроения
А че, никто нечего не делает Sad

Известить модератора

Re: кайтборд самодельный [сообщение #20747 является ответом на сообщение #20745] Sun, 05 December 2010 18:11 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
Royzman писал(а) Вск, 05 Декабрь 2010 19:00

А че, никто нечего не делает Sad

не сезон

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

Известить модератора

Re: кайтборд самодельный [сообщение #20748 является ответом на сообщение #20745] Sun, 05 December 2010 18:26 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
может у вас есть чем похвастать?

Движущая сила человечества — дух творческой неудовлетворенности

Известить модератора

Re: кайтборд самодельный [сообщение #20791 является ответом на сообщение #9656] Mon, 06 December 2010 22:11 Переход к предыдущему сообщенияПереход к следующему сообщения
Royzman
Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...
Гуру кайтостроения
Наткнулся вот на такую ссылку: http://rk-stud.ru/2010/03/samodelnyj-kajtbord/ довольно интересно

Известить модератора

Re: кайтборд самодельный [сообщение #21740 является ответом на сообщение #9656] Sat, 08 January 2011 13:04 Переход к предыдущему сообщенияПереход к следующему сообщения
Royzman
Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...
Гуру кайтостроения

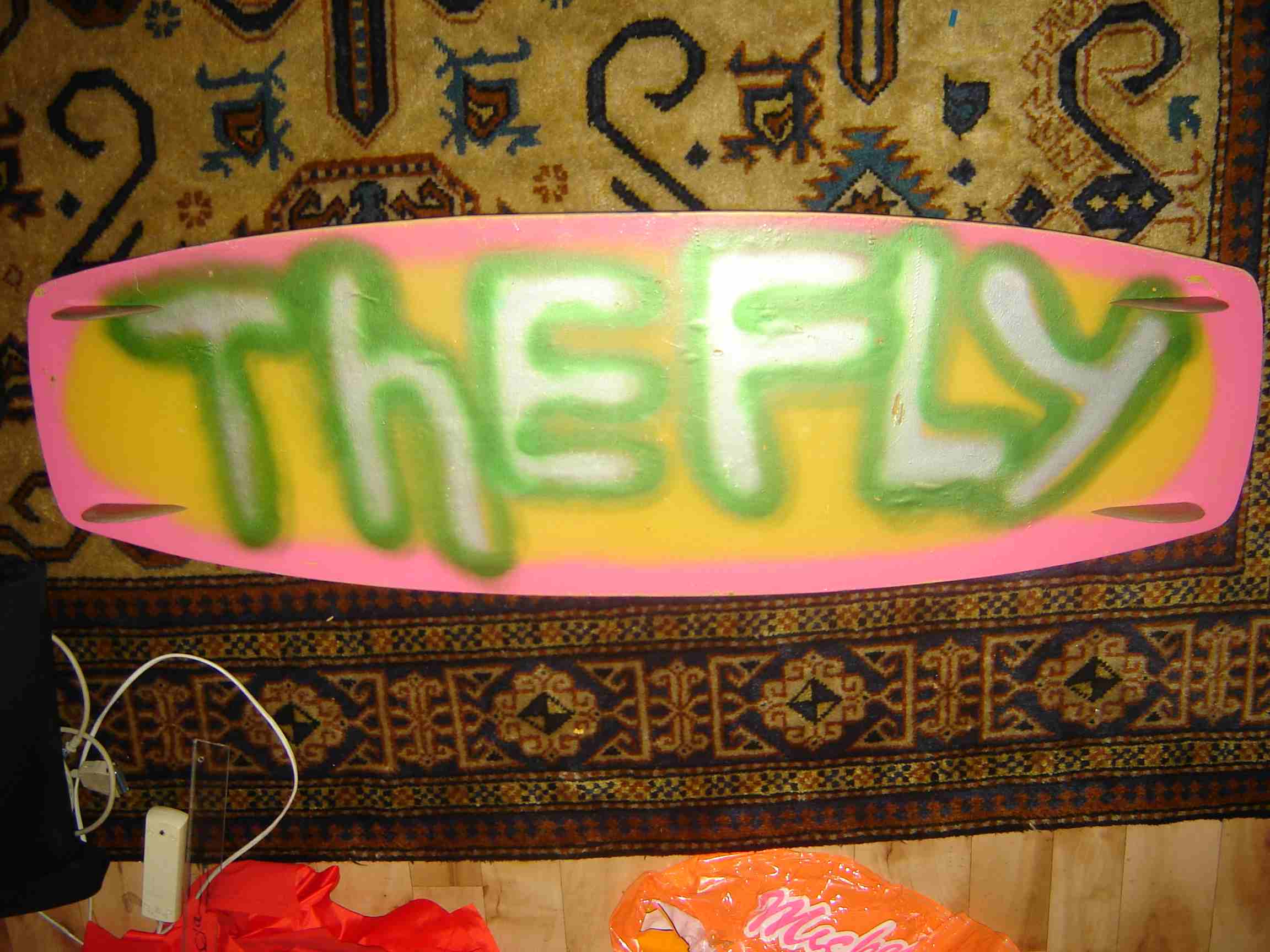

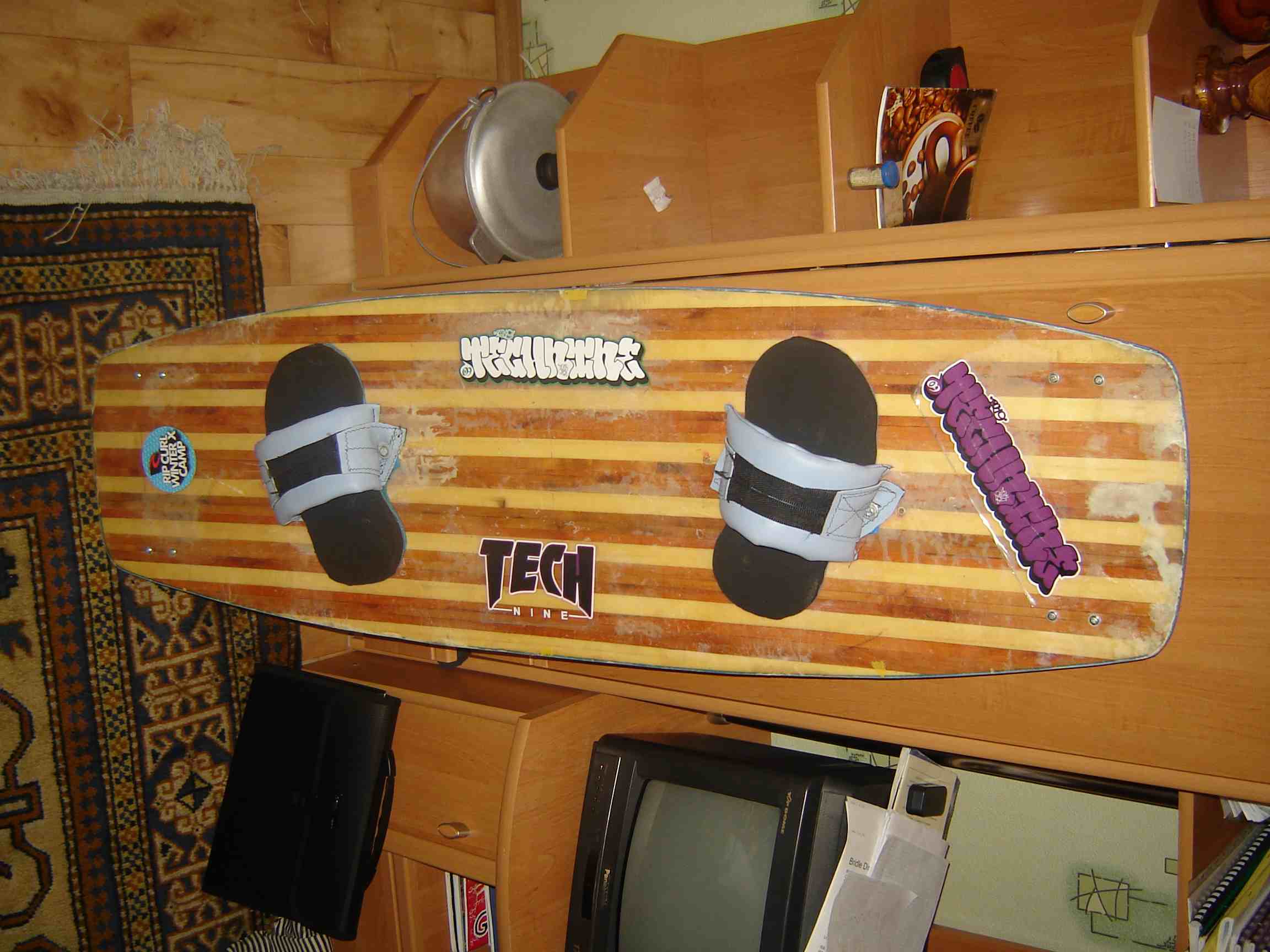

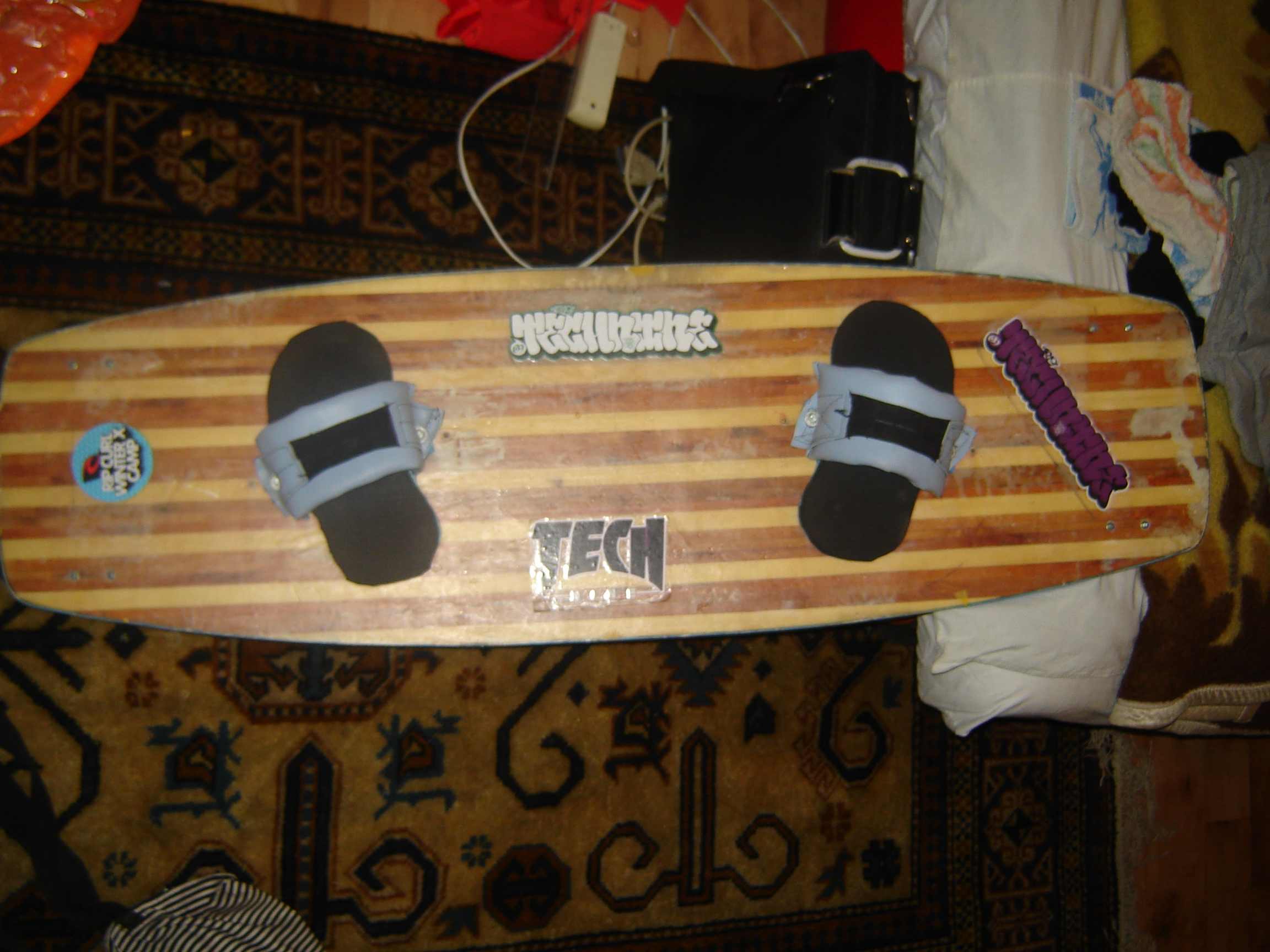

index.php/fa/8896/0/


index.php/fa/8897/0/


index.php/fa/8898/0/


index.php/fa/8899/0/


index.php/fa/8900/0/
  • Вложение: 1.jpg
    (Размер: 197.50KB, Загружено 2733 раза)
  • Вложение: 2.jpg
    (Размер: 197.81KB, Загружено 2777 раз)
  • Вложение: 3.jpg
    (Размер: 196.71KB, Загружено 2690 раз)
  • Вложение: 4.jpg
    (Размер: 196.20KB, Загружено 2686 раз)
  • Вложение: 5.jpg
    (Размер: 196.92KB, Загружено 2708 раз)

Известить модератора

Re: кайтборд самодельный [сообщение #21745 является ответом на сообщение #21740] Sat, 08 January 2011 16:45 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
поздравляю.
Похоже что с моего проекта форму брали...... Сколько весит?

Движущая сила человечества — дух творческой неудовлетворенности

Известить модератора

Re: кайтборд самодельный [сообщение #21748 является ответом на сообщение #9656] Sat, 08 January 2011 17:47 Переход к предыдущему сообщенияПереход к следующему сообщения
Royzman
Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...
Гуру кайтостроения
Нет. форму брал не из Вашего проэкта.

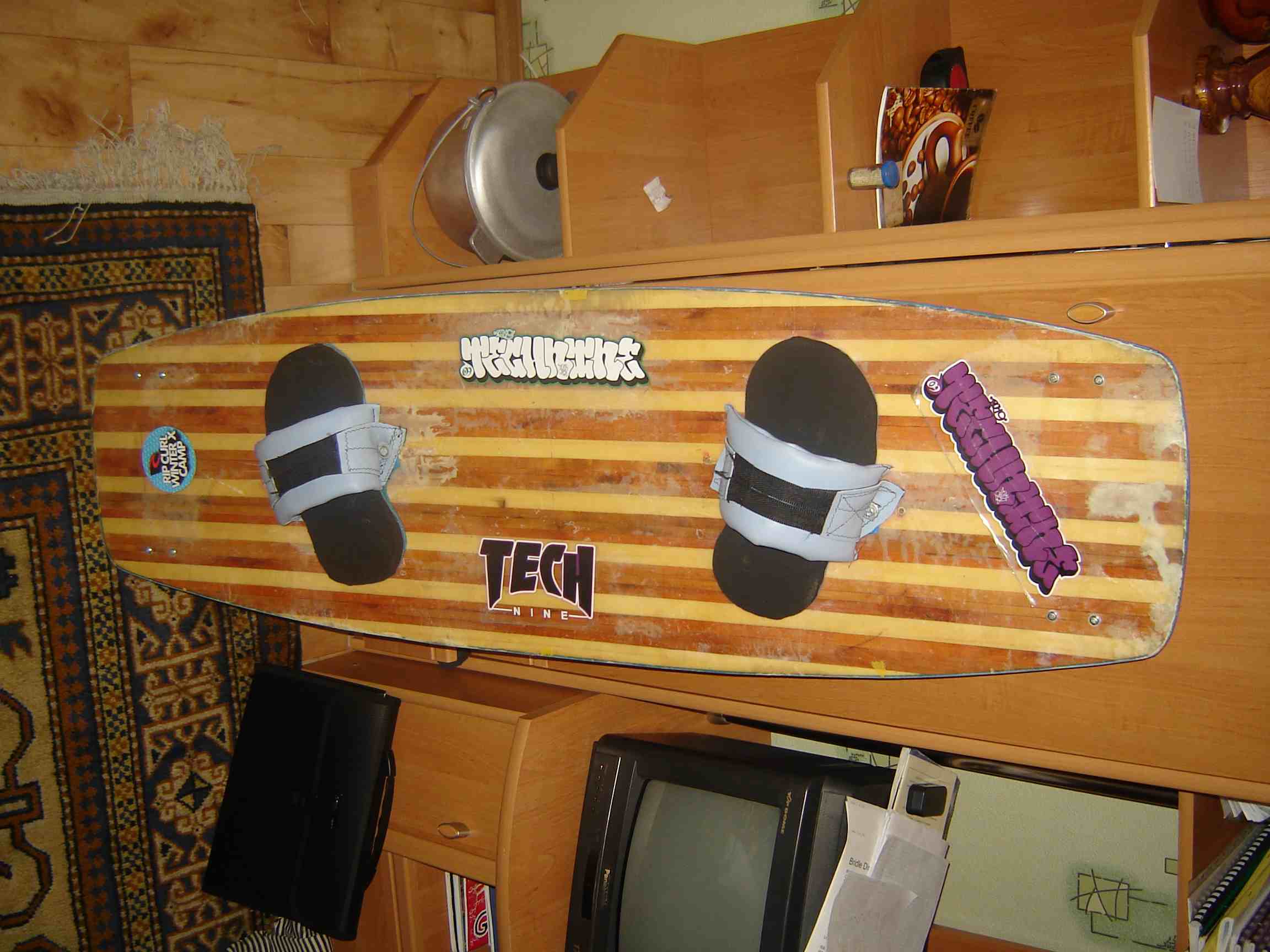

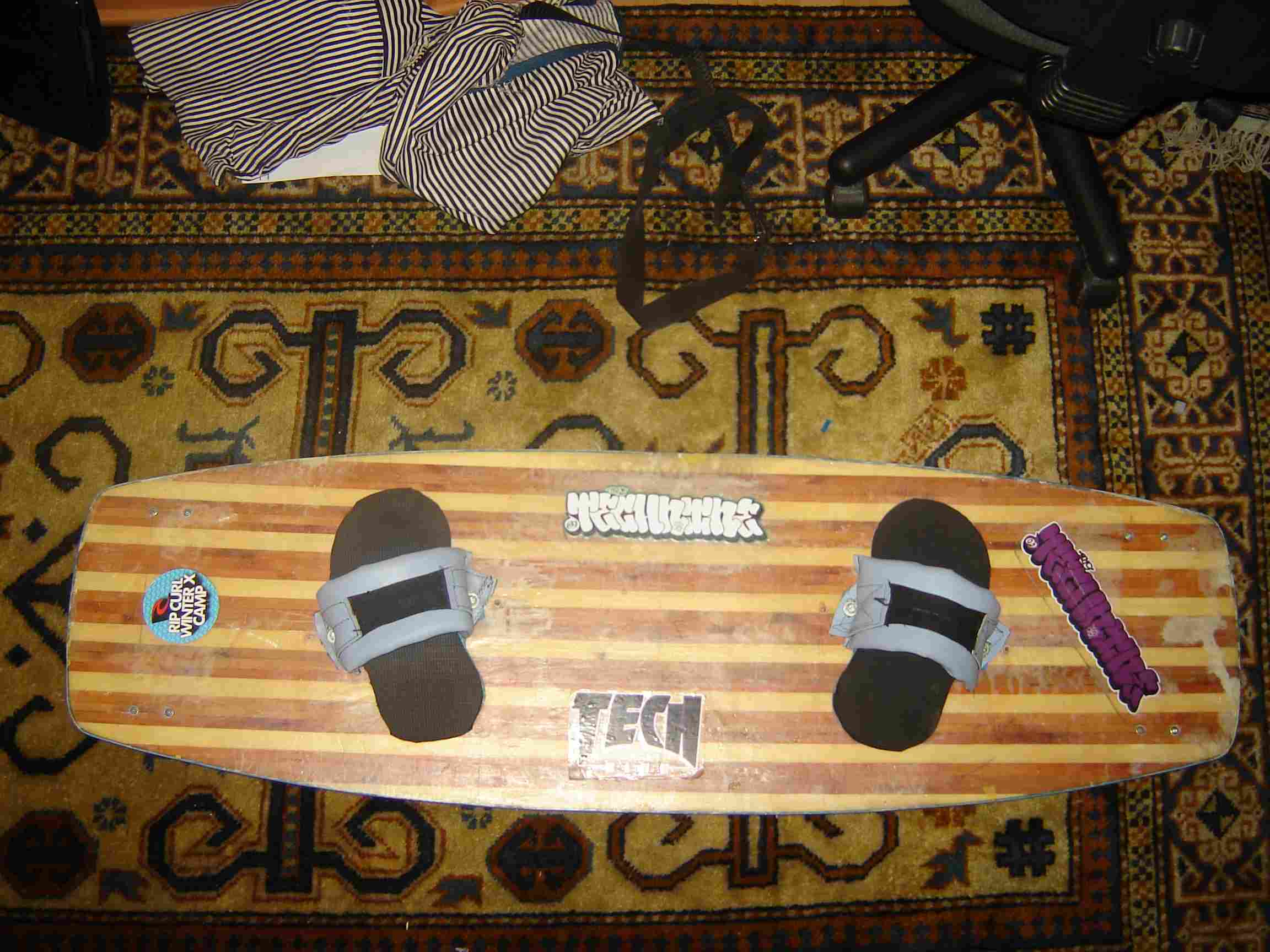

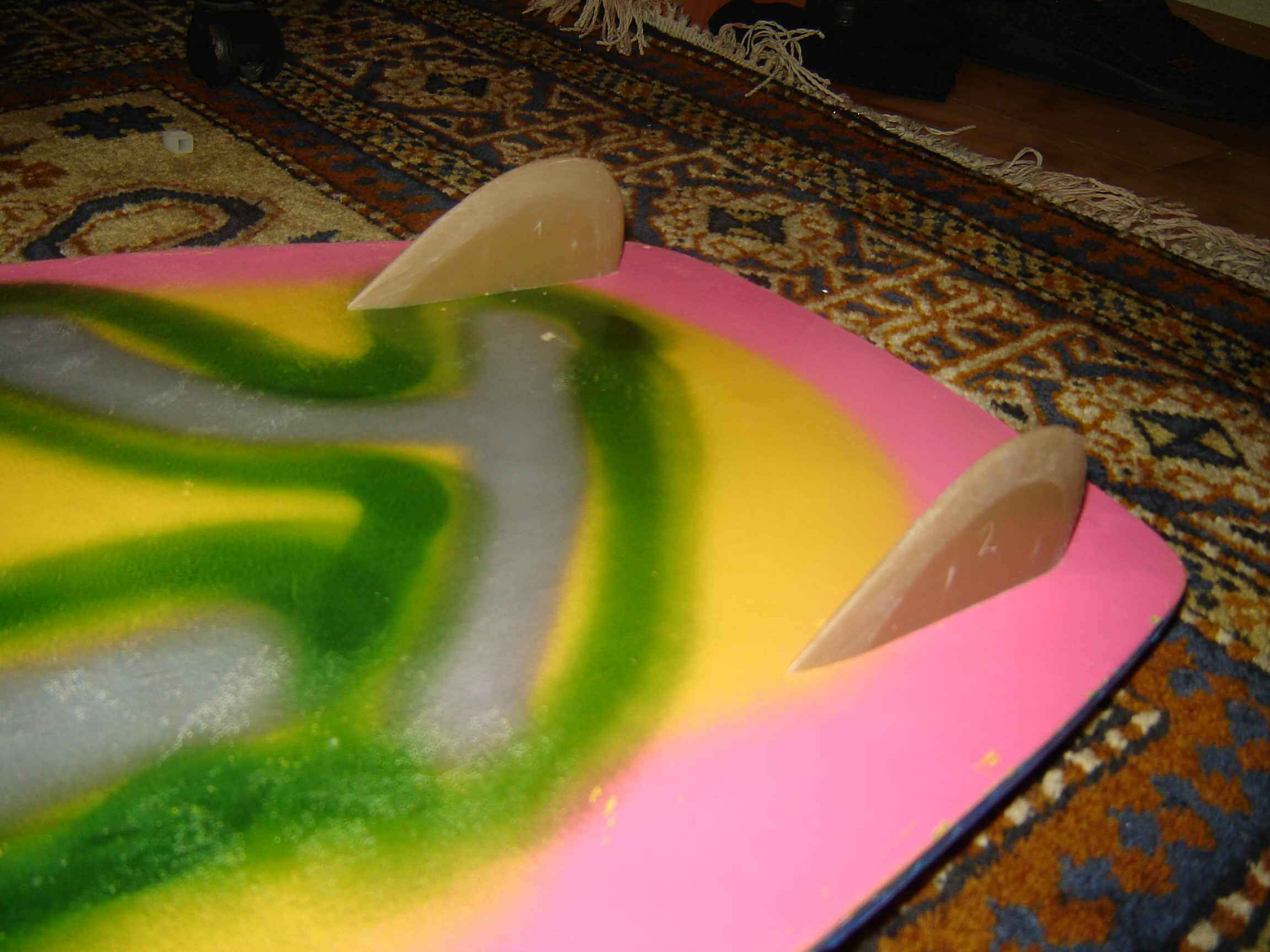

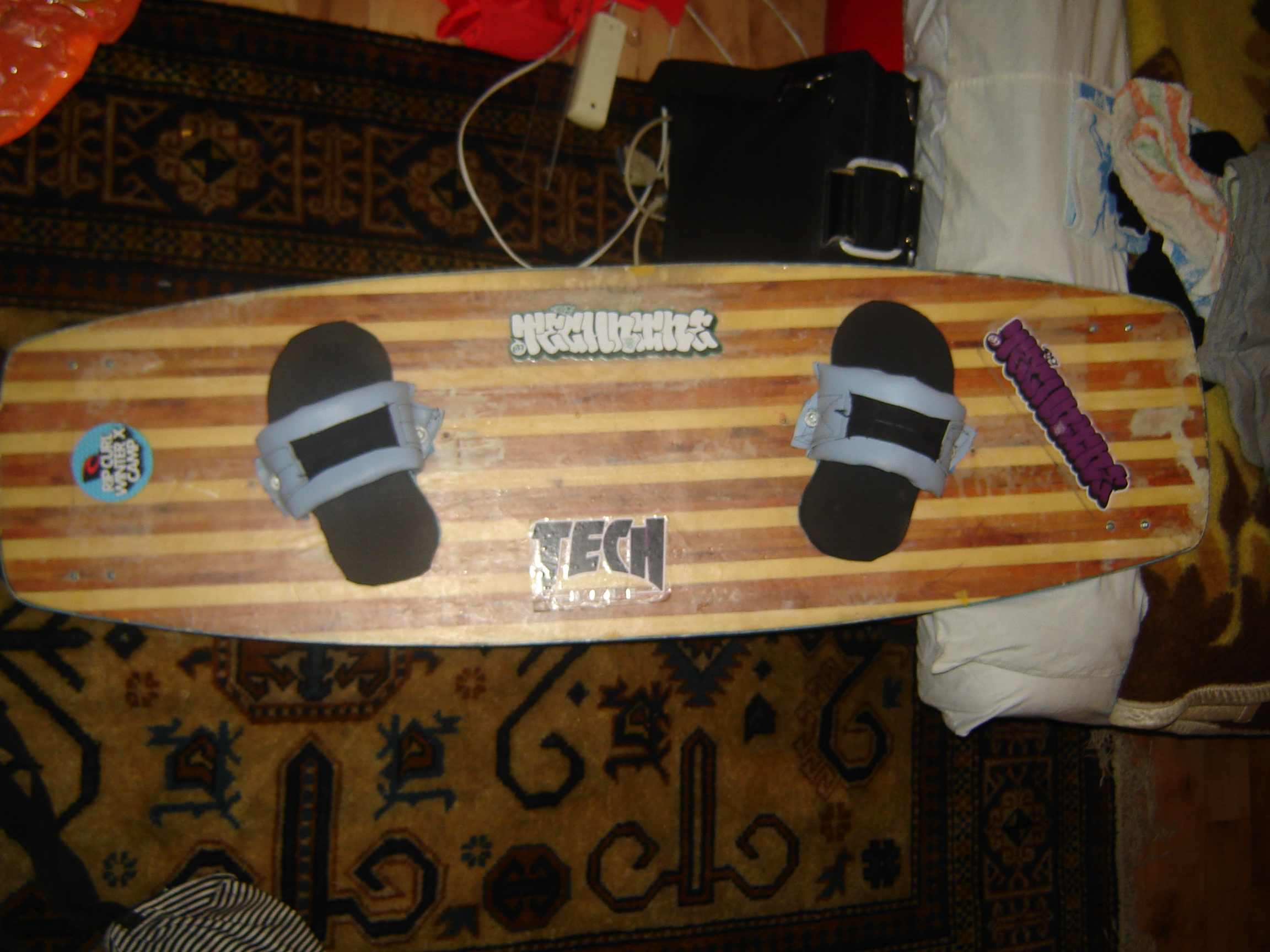

Форма с какогото "Best Waroo" - нашол в инете - скопировал - вставил в корел - обвел - вырезал шаблон.

Делал еще в конце прошлой весны -начало лета. просто щас только выложил фотки.

Падсы с микропористой резины - 20 или 25 мм толщиной, вставляеш ножки и они себя очень комфортно чувствют.

Себестоимость борда обошлась где-то в 200-300 грн.

Материал: Нижний слой переклеенная рейка ольхи. Верхний слой -ольха(темная) и какаято хрень с поддонов (но не липа)(светлая)
Потом щиты на стапели между собой на смоле, между щитами проложено 3 слоя мельчайшей стеклоткани...

Ламинация на стапеле под вакумом...неудачно...на лицивой поверхности можно видеть гдк ткань не пристала к сирдечнику.

толщина...наверное 10мм

Вес...щас взвешу...если найду чем..., но мне кажеться тяжолая

Известить модератора

Re: кайтборд самодельный [сообщение #21950 является ответом на сообщение #9656] Fri, 14 January 2011 02:41 Переход к предыдущему сообщенияПереход к следующему сообщения
88   Russian Federation
Сообщений: 15
Зарегистрирован: May 2010
Географическое положение: Россия, Сарат�...
Новичок++
Дарова Народ! Давно слежу за форумом, руки ужас как чешутся, все не приложу их, и времени не ахти Smile

Нашел на просторах интернета, может кому то пригодится:

[Обновления: Sat, 15 January 2011 14:07]

Известить модератора

Re: кайтборд самодельный [сообщение #22286 является ответом на сообщение #9656] Fri, 28 January 2011 06:42 Переход к предыдущему сообщенияПереход к следующему сообщения
homer   Russian Federation
Сообщений: 92
Зарегистрирован: July 2010
Географическое положение: Ростов-на-Дон�...
Бывалый+
вот видео нашел про изготовление досок, показано не много, но может, что интересное для темы найдется
http://www.youtube.com/watch?v=UQEHDtu0XB8&feature=relat ed

Известить модератора

Re: кайтборд самодельный [сообщение #23046 является ответом на сообщение #9656] Fri, 04 March 2011 10:01 Переход к предыдущему сообщенияПереход к следующему сообщения
Fedakov   Russian Federation
Сообщений: 27
Зарегистрирован: September 2010
Географическое положение: Сызрань
Новичок со стажем
А чего все молчат то ???

Известить модератора

Re: кайтборд самодельный [сообщение #23052 является ответом на сообщение #9656] Fri, 04 March 2011 12:25 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
... несезон еще... парафинят сноуборды и лыжи...

Известить модератора

Re: кайтборд самодельный [сообщение #23055 является ответом на сообщение #23046] Fri, 04 March 2011 13:51 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz   United Kingdom
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения
Fedakov писал(а) Птн, 04 Март 2011 03:01

А чего все молчат то ???

я дверь новую ковыряю, но сказать особо нечего Rolling Eyes разве что форма слегка необычная
http://kna.spb.ru/door2.jpg

[Обновления: Fri, 04 March 2011 13:51]

Известить модератора

Re: кайтборд самодельный [сообщение #23059 является ответом на сообщение #9656] Fri, 04 March 2011 15:52 Переход к предыдущему сообщенияПереход к следующему сообщения
Royzman
Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...
Гуру кайтостроения
Я щас подготавливаю материал. Понту рыпаться когда нету из чего делать, вот и занимаюсь данным вопросом.

Известить модератора

Re: кайтборд самодельный [сообщение #23060 является ответом на сообщение #23055] Fri, 04 March 2011 16:24 Переход к предыдущему сообщенияПереход к следующему сообщения
Skarabey
Сообщений: 130
Зарегистрирован: June 2009
Географическое положение: Санкт-Петербу...
Дважды бывалый
Jazzz писал(а) Птн, 04 Март 2011 14:51

Fedakov писал(а) Птн, 04 Март 2011 03:01

А чего все молчат то ???

я дверь новую ковыряю, но сказать особо нечего Rolling Eyes разве что форма слегка необычная


На какой стадии проходит ковыряние? Smile очень бы интересно было взглянуть, как и что к чему.

Известить модератора

Re: кайтборд самодельный [сообщение #23067 является ответом на сообщение #9656] Sat, 05 March 2011 07:24 Переход к предыдущему сообщенияПереход к следующему сообщения
Royzman
Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...
Гуру кайтостроения
из чего седечник?

Известить модератора

Re: кайтборд самодельный [сообщение #23080 является ответом на сообщение #9656] Sat, 05 March 2011 18:22 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
2 Jazzz:
... а нехо попробовать пяточный край сделать вогнутым? на моей зьобре такая фишка позволяет некисло так вырезаться в слабый ветер. Только кромки поострее нужно,хотя это дело вкуса. И еще один момент,на некоторых режимах такая некислая струя по ноге фигачит,что кошмар. Cool

Известить модератора

Re: кайтборд самодельный [сообщение #23099 является ответом на сообщение #9656] Sun, 06 March 2011 18:24 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения
по порядку:

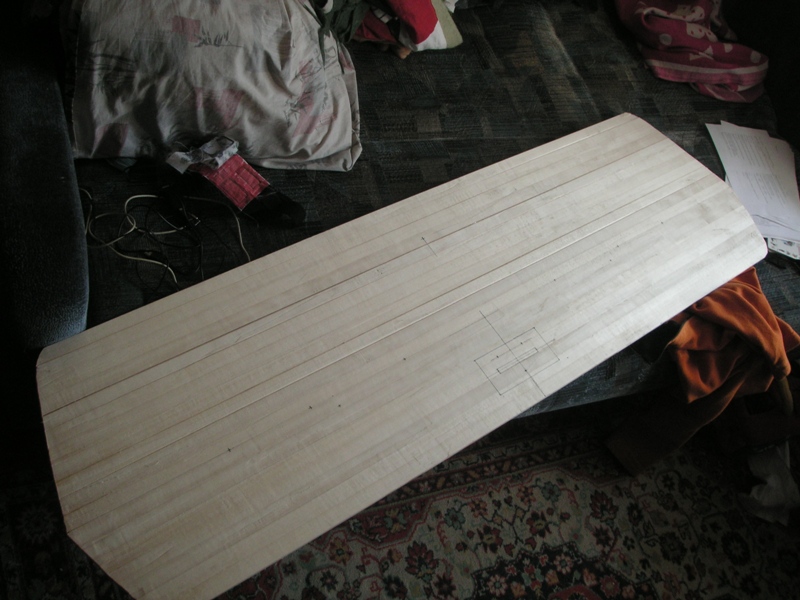

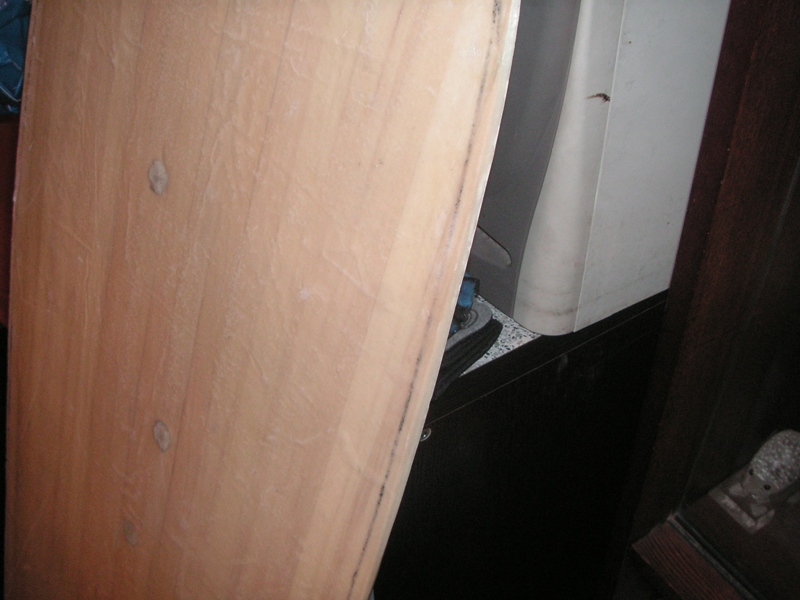

сердечник сделан по проверенной технологии "осиновый штакетник" - в строительном покупаются осиновые полки и распускаются на рейки 1,5 см шириной. потом все рейки кладуться на ровный пол и склеиваются ( я пользую клей "титан"), потом это все обрезается лобзиком. толщина (всякие там утончения на краях и прочее 3д) доводится электрорубанком. размечаем дырки под закладные и в итоге получаем такую штуку:
index.php/fa/9408/0/

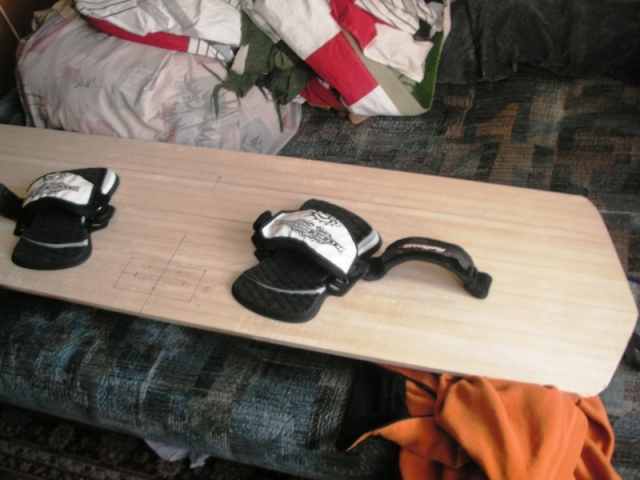

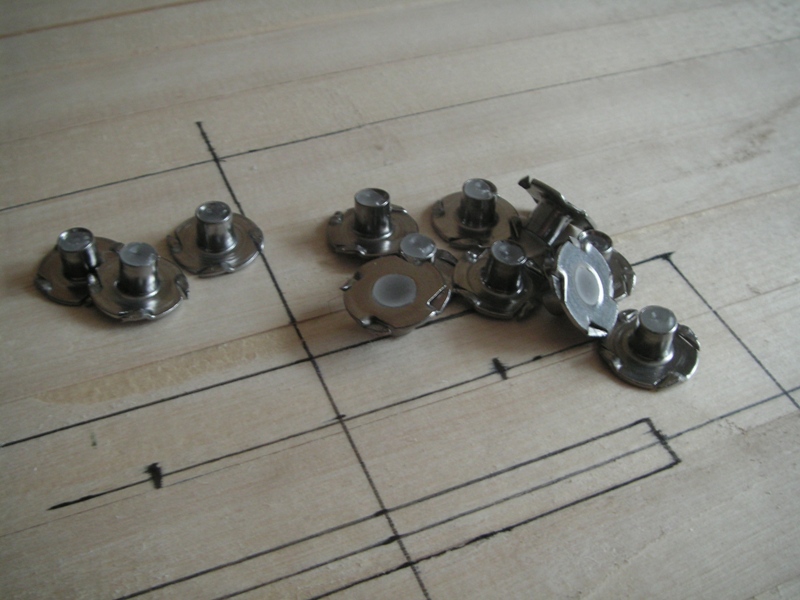

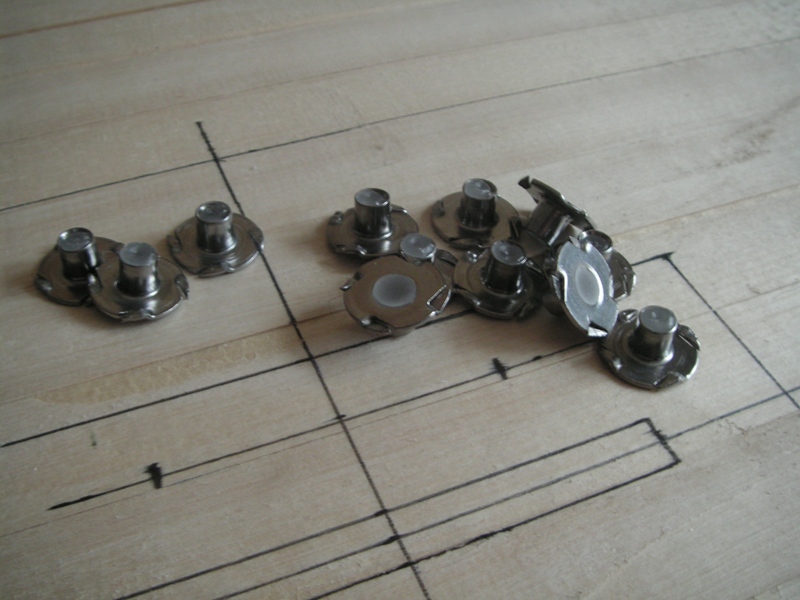

Закладные делаю из мебельных гаек. острые зубья загибаю плоскогубцами. внутрь заливаю парафин. осталось просверлить сердечние и выфрезеровать/вырезать место в дне под основание закладной. гайки готовы к вклейке. внутри стандартная м6.
index.php/fa/9409/0/

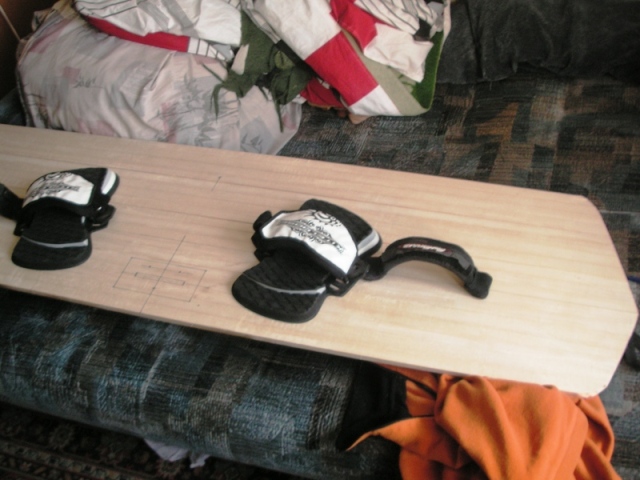

внимательный читатель наверно заметил необычно большое кол-во размеченных точек. это не потому что у меня 4ре ноги =)
index.php/fa/9410/0/
хочу попробовать доп петлю для задней ноги. по идее должно веселей ехать бакштаги.

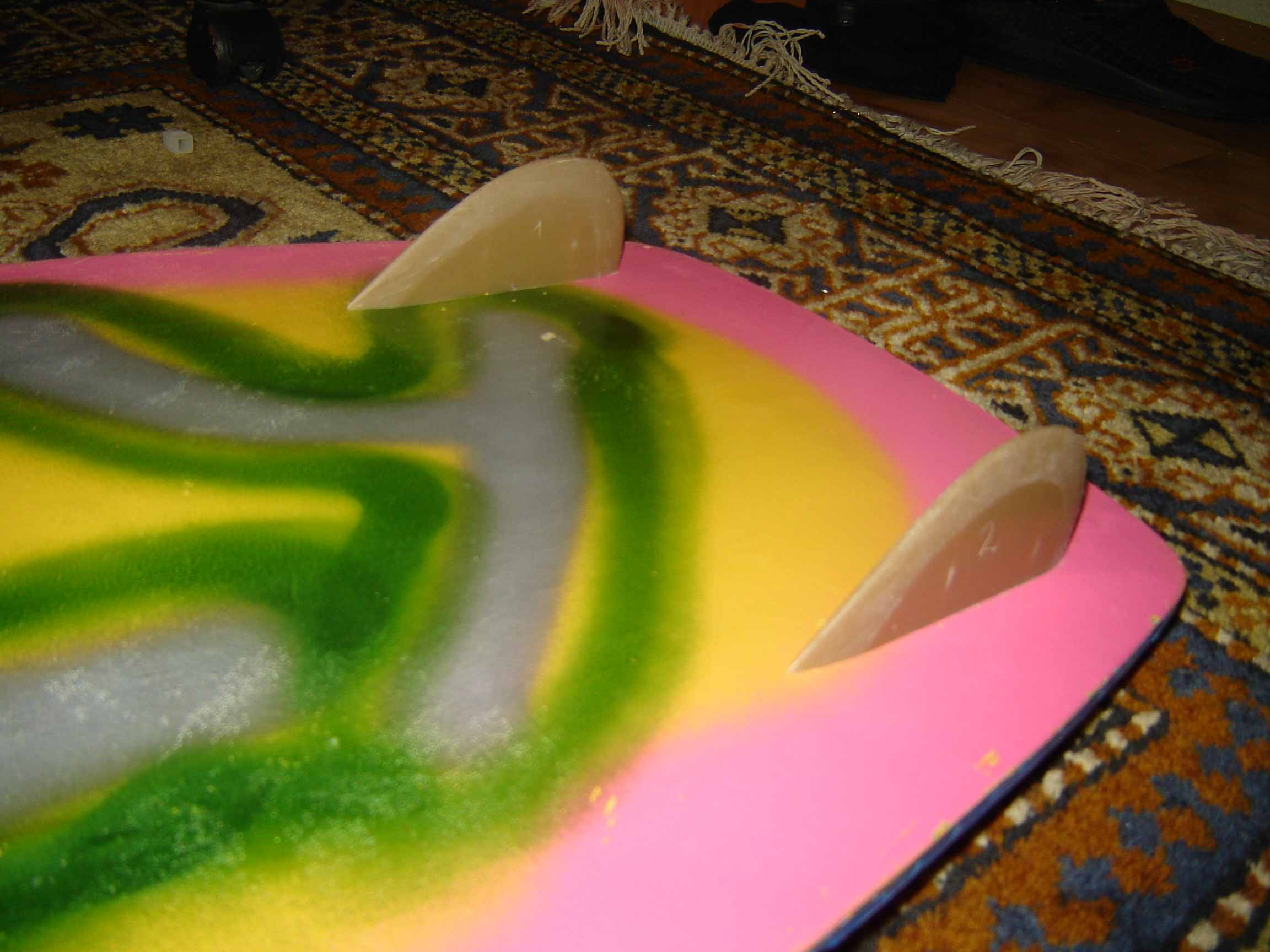

2vvs: за вырезение будет отвечать большой плавник. саму доску для того чтобы упираться использовать не планирую.
  • Вложение: PICT0004.JPG
    (Размер: 191.81KB, Загружено 2267 раз)
  • Вложение: PICT0007.JPG
    (Размер: 169.56KB, Загружено 2246 раз)
  • Вложение: PICT0008.JPG
    (Размер: 132.21KB, Загружено 2241 раз)

Известить модератора

Re: кайтборд самодельный [сообщение #23100 является ответом на сообщение #23099] Sun, 06 March 2011 19:18 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n   Russian Federation
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
а толщина сердечника какая? сколько и какой ткани будешь укладывать при ламинации? ламинировать вакуумом будешь? инфузией или так..обжимом? Вопросов море.... Smile

Движущая сила человечества — дух творческой неудовлетворенности

Известить модератора

Re: кайтборд самодельный [сообщение #23103 является ответом на сообщение #23100] Sun, 06 March 2011 23:05 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Jazzz
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения
Rave_n писал(а) Вск, 06 Март 2011 12:18

а толщина сердечника какая? сколько и какой ткани будешь укладывать при ламинации? ламинировать вакуумом будешь? инфузией или так..обжимом? Вопросов море.... Smile


толщина на выходе у конкретно этой двери 10мм в центре, по краям чуть меньше. это очень очень жостко выйдет. для твинтипа делал 7-8мм в центре и 4мм края - и получилось сильно выше среднего жесткость.
ткань
по стеклу:
покупаю вот тут 100ю и 200ю. дальше - каждый раз по разному, слоя два три на каждую сторону. кладу ткань диагонально и продольно.

мешок. вакуум от холодильникового компрессора.

рокер. стапеля у меня нет, так что сооружаю всякое. грубо говоря ставлю края на книжки, а по центру кладу швейную машинку для достижения требуемого рокера.

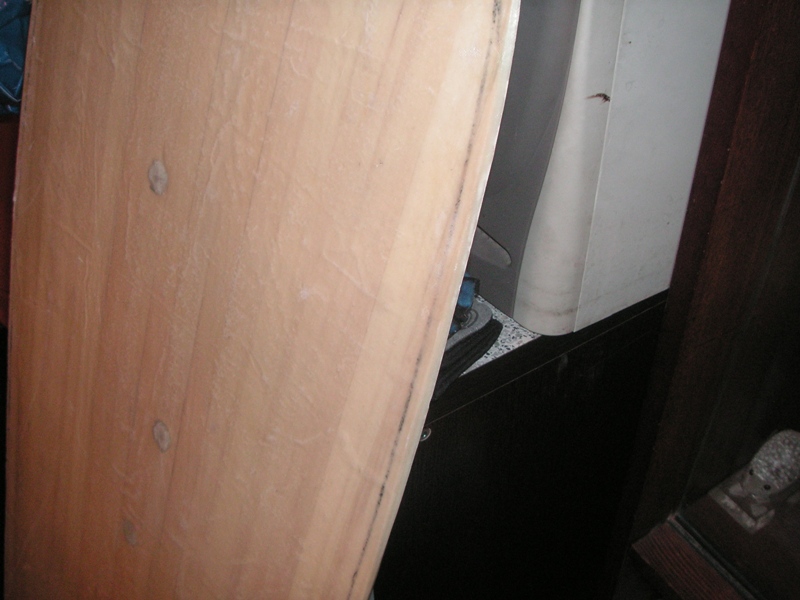

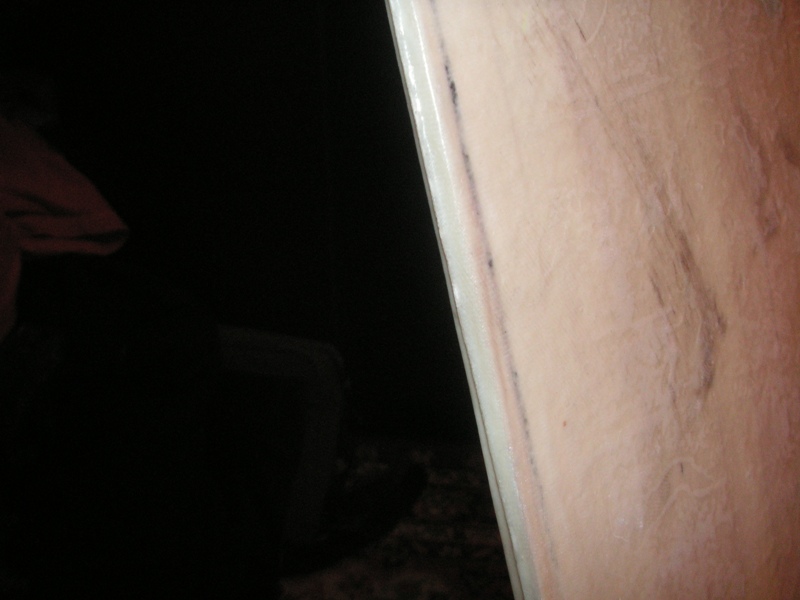

по кантам - вот такие получаются:
index.php/fa/9411/0/

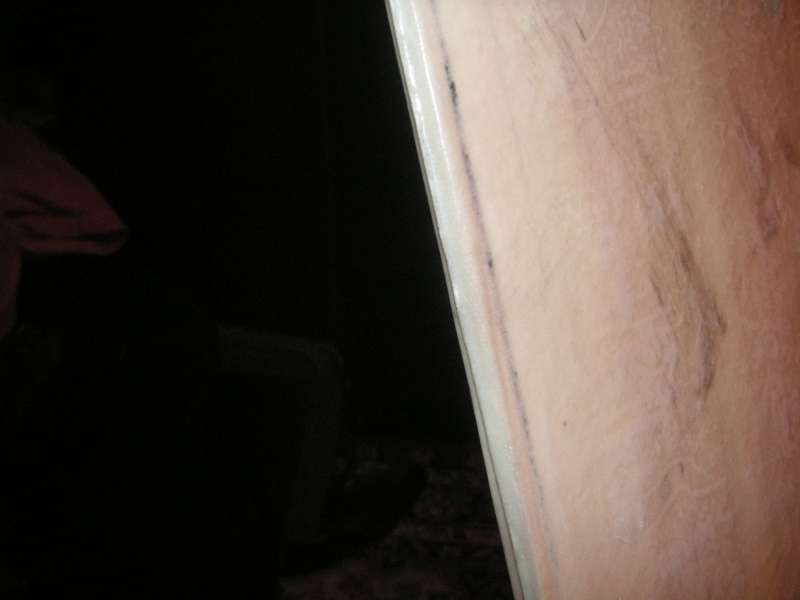

грубо говоря никакие - верхние слои тряпки склеиваются с нижними.
index.php/fa/9412/0/
  • Вложение: PICT0010.JPG
    (Размер: 114.89KB, Загружено 2235 раз)
  • Вложение: PICT0011.JPG
    (Размер: 163.69KB, Загружено 2224 раза)

[Обновления: Sun, 06 March 2011 23:07]
