ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11228] Wed, 08 October 2008 15:12 Переход к следующему сообщения
Rinswind   Ukraine
Сообщений: 49
Зарегистрирован: September 2008
Немножко бывалый
Назначение кайта - БЭККАНТРИ-фристайл, бар с регулируемым дпауэром, 10ка, с уклоном в бэккантри, тоесть кайт должен хорошо тащить на горку, + прыжки.
покапавшись в сети нашел несколько хороших проэктов
они уже знакомы большинству из Вас.
Итак.

1) Relief 10
http://kite-stuff.org/forum/viewtopic.php?t=213
Созданый автором изначально как сноу.

2) Монстер 59, очень симпатичный и сильно смахивающий на Озон Фрэнзи(внешне)
http://kite-stuff.org/forum/viewtopic.php?t=652

3) Легендарный МегаФойл Шуры )
хорошо всем сдесь знакомый, но насколько я понял спроектированный для ручек, или нет?

Вопрос к старшим братьям )
какой из проэктов лучше всего подходит под мои требования, что надо бы доработать, и почему?
почему у Монстер109 профиль тоньше чем у Монстер 59, чем это обусловлено?

немного картинок самого Озона Frenzy FYX
  • Вложение: relief1.sle
    (Размер: 7.10KB, Загружено 731 раз)
  • Вложение: Moster59super.sle
    (Размер: 6.75KB, Загружено 610 раз)
  • Вложение: MF-2.sle
    (Размер: 6.71KB, Загружено 572 раза)
  • Вложение: super monster 109.sle
    (Размер: 5.99KB, Загружено 662 раза)
  • Вложение: 43017.jpg
    (Размер: 37.60KB, Загружено 980 раз)
  • Вложение: 43020.jpg
    (Размер: 60.97KB, Загружено 917 раз)
  • Вложение: 43001.jpg
    (Размер: 36.20KB, Загружено 869 раз)
  • Вложение: IMG_3954.JPG
    (Размер: 51.36KB, Загружено 898 раз)
  • Вложение: IMG_3977.JPG
    (Размер: 48.14KB, Загружено 862 раза)
  • Вложение: ozone_frenzy_fx2.jpg
    (Размер: 10.32KB, Загружено 892 раза)

[Обновления: Mon, 13 October 2008 22:53]

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11230 является ответом на сообщение #11228] Thu, 09 October 2008 00:02 Переход к предыдущему сообщенияПереход к следующему сообщения
Rinswind   Ukraine
Сообщений: 49
Зарегистрирован: September 2008
Немножко бывалый
Ну хоть покритикуйте проекты )

[Обновления: Thu, 09 October 2008 00:03]

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11231 является ответом на сообщение #11230] Thu, 09 October 2008 08:31 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
из всех представленных проэктов ,мне больше всего нравится рельеф.
профиль S-образный ,еслибы я шил то ябы попробовал профиль от бионика:тоже S-образный но лобик поменьше.
рядов строп и четырех хватит.
заборники там думаю комбинированные задумывались :косые-прямые -косые.хотя можно и просто прямые,
ну и думаю чутка поуже надо до 3%,
на крыльях думаю 5 секций закрывать надо.
можно еще арочность чуть изменить ближе к окружности.
у озонов вообще на циркулярную арочность похоже.
вообщем как то так.
монстры довольно сыроваты.

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11289 является ответом на сообщение #11231] Mon, 13 October 2008 22:52 Переход к предыдущему сообщенияПереход к следующему сообщения
Rinswind   Ukraine
Сообщений: 49
Зарегистрирован: September 2008
Немножко бывалый
Спасибо большое за ответ, можна чуть подробнее к чему поведут перечисленные изменения,
+ еще пару фойлов на рецензию, Картуз посматри плиз.
index.php/fa/4390/0/
  • Вложение: MyFoil.sle
    (Размер: 5.77KB, Загружено 559 раз)

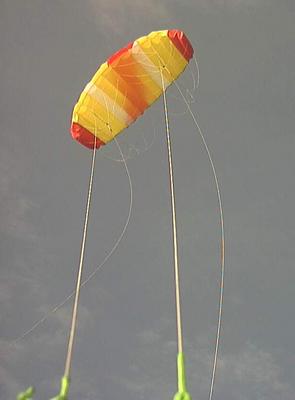

  • Вложение: flying+at+zenith+2.jpg
    (Размер: 8.15KB, Загружено 2471 раз)
  • Вложение: myfoil_Ozone.sle
    (Размер: 5.89KB, Загружено 600 раз)
  • Вложение: myfoil.sle
    (Размер: 7.06KB, Загружено 551 раз)

[Обновления: Mon, 13 October 2008 22:58]

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11291 является ответом на сообщение #11289] Mon, 13 October 2008 23:33 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
не, ну описывать что не так в этих проэктах .ну совсем в облом потому что почти все не так.
конечно скорее всего все они летать должны но думаю какихто супер характеристик не получиш.
давай лучше какой то один проэкт до ума доводем.
что знаю с удовольствием раскажу но и кроме меня может еще зубры кайтостроения откликнуться.
выбирай проэкт .площадь.и обрисовывай требования.

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11328 является ответом на сообщение #11291] Tue, 14 October 2008 22:52 Переход к предыдущему сообщенияПереход к следующему сообщения
Rinswind   Ukraine
Сообщений: 49
Зарегистрирован: September 2008
Немножко бывалый
kartuz писал(а) Пнд, 13 Октябрь 2008 23:33

не, ну описывать что не так в этих проэктах .ну совсем в облом потому что почти все не так.
давай лучше какой то один проэкт до ума доводем.
что знаю с удовольствием раскажу но и кроме меня может еще зубры кайтостроения откликнуться.
выбирай проэкт .площадь.и обрисовывай требования.

Хммм, а какой из них самый "рабочий" ? )
можна отталкиваться или от Relief 10 или от взятого с ФоилДизайн MyFoil.sle ( есть фотка в верхнем посте, выходит в зенит )
Не буду скрывать намерения, в результате должен получиться клон Фрэнзи и Аксесс2. )
площадь 7.5 метров, для простого катания, прыжков и подъема в гору.
требования в порядке убывания важности, но все требования важны.

1) Стабильность,чтобы глотал порывы ветра
2) хорошая тяга, чтобы на горку затаскивал
3) большой дипауєр
4) быстрый
5) можно фристайлить


Хар-ки Фрэнзи
Параметр для размера:7.5
Корневая хорда (мм):1736
Площадь в плане (м2):7,74
Размах в плане (мм):5482
Удлинение в плане:3,88
Площадь в проекции (м2):5,87
Размах в проекции (мм):3819
Удлинение в проекции:2,49
Количество секций:20
Длина бара (см):50

описание самого кайта,
http://www.kites.ru/content/catalog/5/26/firms/72/productid/ 555
детальные фотографии тут
http://www.kites.ru/content/articles/12/141
видны ДРибы и строповка.

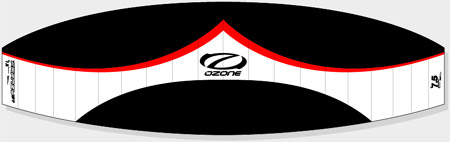

можна ли доверять вот этой выкройке?
index.php/fa/4402/0/





найденые мною возможные схемы дипауэра прилагаю.

П.С. помогите плиззз, сделать кайт до начала сезона, ну оч хочется в горы. )
П.С.С где можна почитать теорию конструирования фойлов на русском?
  • Вложение: vps.jpg
    (Размер: 34.89KB, Загружено 692 раза)
  • Вложение: DepowerBridleAnimate.jpg
    (Размер: 54.91KB, Загружено 736 раз)
  • Вложение: ozone_frenzy_7_project[1].jpg
    (Размер: 13.44KB, Загружено 2657 раз)
  • Вложение: DAoA[1].gif
    (Размер: 12.83KB, Загружено 693 раза)
  • Вложение: MyFoil.sle
    (Размер: 5.77KB, Загружено 551 раз)
  • Вложение: relief1.sle
    (Размер: 7.10KB, Загружено 561 раз)

[Обновления: Wed, 15 October 2008 15:57]

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11329 является ответом на сообщение #11328] Tue, 14 October 2008 23:01 Переход к предыдущему сообщенияПереход к следующему сообщения
Rinswind   Ukraine
Сообщений: 49
Зарегистрирован: September 2008
Немножко бывалый
Итак
1) размер:7.5 м
2) Количество секций:20
3) Корневая хорда (мм):1736
4) Площадь в плане (м2):7,74
5) Размах в плане (мм):5482
6) Удлинение в плане:3,88
7) Какой профиль выбрать чтобы отвечал нужным характеристикам( хар-ки сверху)? ширина будет 18-19%? на фотках профиль очень толстый.

Cool форма крыла в плане: кромки, передняя Элипс, задняя тоже элипс ? как на выкройке, фото выше?

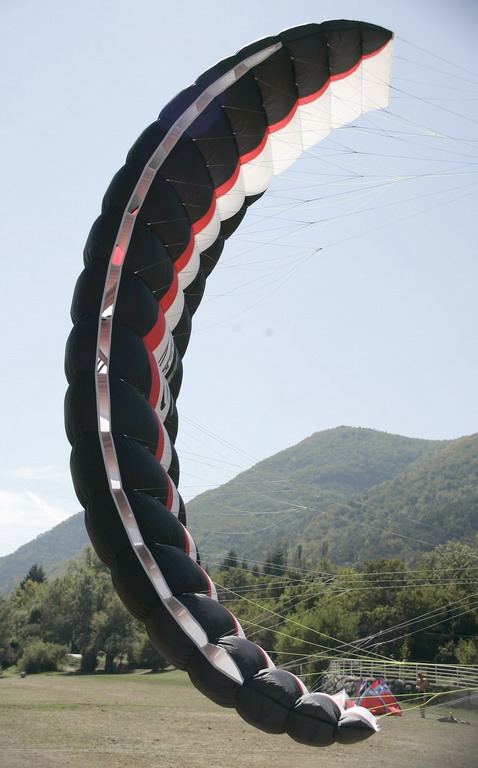

9)Арочность крыла, будем слизывать с фотки.

index.php/fa/4406/0/

также вроде бы заметно что задняя кромка шире передней, или мне это только кажется?

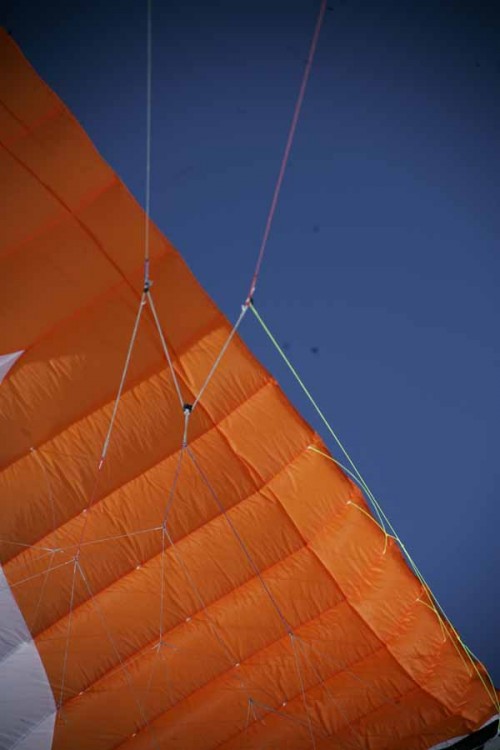

Картуз, ты же тэстировал Аксэсс2, как там устроен дипауэр? за счет изменения угла атаки, или искривления профиля? возможно ли с него(Аксэсса) снять замерки?.
вот эта складка как раз дипауэр ?
index.php/fa/4407/0/

[Обновления: Wed, 15 October 2008 21:18]

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11340 является ответом на сообщение #11329] Wed, 15 October 2008 21:53 Переход к предыдущему сообщенияПереход к следующему сообщения
Rinswind   Ukraine
Сообщений: 49
Зарегистрирован: September 2008
Немножко бывалый
просьба покритиковать матрас, стремился к большей схожести с оригиналом, за одно чуть освоил сюрфплан.
строповки пока нету.
  • Вложение: matras1.sle
    (Размер: 6.80KB, Загружено 567 раз)

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11341 является ответом на сообщение #11329] Wed, 15 October 2008 23:54 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
деповер у Аксэсс2 реализован так что практически одновременно и профиль ломается и угол меняется.

на скорую руку набросал планчик глянь:
попробовал максимально строповку скопировать.размер увеличил до 10 м2.7,5 для планочника это както не серьезно.
неплохой кайтец должен получится.но со строповкой повозится изрядно придется.
  • Вложение: холодок.rar
    (Размер: 13.30KB, Загружено 453 раза)

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11349 является ответом на сообщение #11341] Sat, 18 October 2008 16:07 Переход к предыдущему сообщенияПереход к следующему сообщения
Rinswind   Ukraine
Сообщений: 49
Зарегистрирован: September 2008
Немножко бывалый
Лед тронудся господа...!! Картуз спасибо!
Дугообразность почти идентичная, как на фотках. )
только чуть корневую хорду
подправил, чтобы была как на оригинале 1950,
Вопрос - почему профиль именно бионник ? что это даст?
(в Френзи и его клонах используются не S-образные профили)
Если в уши поставить симетричный профиль, типа НАСА,
к чему это может привести? ( уши не будут складываться?)

прилагаю уменьшенный до 3м холодок, пошью сначала его, есть какие-либо замечания?

критика, замечания и предложения принимаются от всех!


вот видео, где можна увидеть работу Фрэнзи и рассмотреть некоторые детали
http://ru.youtube.com/watch?v=dI_DzPQWkoQ&NR=1
http://ru.youtube.com/watch?v=XpwtZ9NJYy0&feature=relate d

ну а вот http://ru.youtube.com/watch?v=BRHV_ghnp10&NR=1
красивая ведюшка от озона, показывает для чего будет юзаться кайт.
  • Вложение: xolodok3m.sle
    (Размер: 6.42KB, Загружено 575 раз)

[Обновления: Sat, 18 October 2008 16:25]

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11350 является ответом на сообщение #11228] Sat, 18 October 2008 18:04 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
LДауж хорошие фоты!

насчет видео незнаю нет возможности поглядеть ,а так вобщем видел про озоны.

Что то подобное и мы моделировали по фотам год назад и ранее еще,времени нехватает за всем угнаться ,да и осуществить одному! Rolling Eyes Плюс инет заворачивается!
позже выложу свои наработки озонов. Cool

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11352 является ответом на сообщение #11349] Sun, 19 October 2008 00:13 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
на первых двух видео вообще ничего примечательного.
ну летает, ну так все кайты летают.
третья поинтересней будет и работа змея видна.
но и прокладка между кайтом и доской тоже примечательная.
чтобы так кататься в тех горах просто жить надо.

по проэкту:
очень маленький.зачем такой. если для учебы не поймеш на таком ничего.если как штормовой ,то ветер нужен 15-20 м\с.а в такую погоду лучше дома сидеть.
секции сильно широкии и мало .
на таком малом размере можно толщину профиля слегка увеличить до 22%,это кайт слегка затупит.а иначе может слишком быстрым оказаться.
профиль бионик довольно много обсуждался в ветка птичей .мак и еще ктото шили с ним кайты и отличные отзывы.
тяги у его много не должно быть в деповере, плюс он сам стабилизируется(кайты с ним летают на одном рядуА).
симетричные профиля ,мне кажется довольно легко в задний свал уходят.
профиля с сильной вогнутостью имеют довольно большую тягу и через переднюю кромку любят свалиться
так что мое ИМХО для деповерных кайтов лучше двояковыпуклые или С-образные смалой вогнутостью,а тягу надо брать чуть большей площадью.

так что шей хотябы 6 метров.будет тебе на сильный ветер .ну а потом чуть отработаеш модельку и сощеш нормального размера.
да и может немного больше дельтавидности передней кромке придать?.

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11354 является ответом на сообщение #11352] Sun, 19 October 2008 20:16 Переход к предыдущему сообщенияПереход к следующему сообщения
Rinswind   Ukraine
Сообщений: 49
Зарегистрирован: September 2008
Немножко бывалый
Сейчас задняя кромка элипсовидная а передняя более прямая,
я так понимаю это надо для 1) дповера, чотбы удобнее профиль ломать по задней кромке 2) большая тяга.
так?

а что будет если увеличить дельтовидность передней кромки?
я в предмете не очень разбираюсь.
сколько не смотрел фото и видео с Фрэнзи, так и не смог точно уловить его форму крыла сверху, формы кромок. загадка.. )



PARAMASTER писал(а) Сбт, 18 Октябрь 2008 18:04


позже выложу свои наработки озонов. Cool

а до летаюшей модели дело дошло?

[Обновления: Sun, 19 October 2008 20:25]

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11358 является ответом на сообщение #11340] Mon, 20 October 2008 08:47 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass
Сообщений: 7502
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения
Rinswind писал(а) Срд, 15 Октябрь 2008 21:53

просьба покритиковать матрас, стремился к большей схожести с оригиналом, за одно чуть освоил сюрфплан.
строповки пока нету.




У Озона выпуклость (стреловидность) передней кромки больше, чем задней (есть стреловиднось всего крыла,что придает устойчивости), профиль Озона двояковыпуклый асимметричный, а у тебя симметричный, крутка концов на 5 градусов, думаю многовато, хватит и 3. Профиль можно процентов 18 (будет побыстрее летать, как ты хочешь). И воздухозаборники: поменьше ширину, ввести туда сеточку и приподнять их по профилю к самому носику, чтобы на нулевых углах атаки ветер продолжал интенсивно наполнять кайт, а не обтекал профиль снизу и не высасывал воздух из крыла.

А в остальном похоже Smile

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11364 является ответом на сообщение #11228] Wed, 22 October 2008 17:09 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Вот коечто!

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11365 является ответом на сообщение #11364] Wed, 22 October 2008 17:44 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
вот кайты точно невыдерживали формы ,профиля и арочность.Два кайты впоследствии 2-лет были пошиты разнообразные модификации.

В последствии оказалось что наши кайты чем то смахивают на "ГИРО" от Аэрос, и немного "Озон".Впринципе все кайты в мировом рынке чем то похожи.но из нас никто непреследовал цели копировать ,создавали сголовы ,так сказать познавали в практике.

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11490 является ответом на сообщение #11228] Thu, 06 November 2008 15:39 Переход к предыдущему сообщенияПереход к следующему сообщения
Rinswind   Ukraine
Сообщений: 49
Зарегистрирован: September 2008
Немножко бывалый
PARAMASTER спасибо, очень похоже на фрэнзи.
на основе проекта ПАРАМАСТЕРА, чуть измененный
просьба высказаться всех желающих по самому кайту (будет, не будет летат, и как)) и по строповке.
  • Вложение: frenzymix.sle
    (Размер: 6.56KB, Загружено 586 раз)

[Обновления: Thu, 06 November 2008 15:43]

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11492 является ответом на сообщение #11228] Thu, 06 November 2008 16:10 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения

4.5m ACROFLYER 25 feb ,было пошито несколько вариаций,вплоть до того что использовался на планке ,катается хорошо,но и просто без всяческих спортивных снарядов хорошо подбрасывает,тестились на пляже ,в итоге были пролеты до 15-20 метров ,и поднимало до уровня 3-этажа,дальше народ просто просто отстегивался в испуге!
А также хорошо летает в роли модели парапланчига.

Rolling Eyes

ACRO 4.5m ACROFLYER 2008. модель с измененой строповкой и арочностью но доконца неотрегулирована,

Модели удалого Алексея размер 5-пятерка летает отлично ,как на ручках так и на планке.

Размер 7-семерка, тоже нехило,но по моему мнению слишком коротковаста подкупольная строповка,нужно ставить длиннее,на некоторых маневрах складывает уши. Rolling Eyes

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11493 является ответом на сообщение #11492] Thu, 06 November 2008 18:32 Переход к предыдущему сообщенияПереход к следующему сообщения
Rinswind   Ukraine
Сообщений: 49
Зарегистрирован: September 2008
Немножко бывалый
PARAMASTER писал(а) Чтв, 06 Ноябрь 2008 16:10


4.5m ACROFLYER 25 feb ,было пошито несколько вариаций,вплоть до того что использовался на планке ,катается хорошо,но и просто без всяческих спортивных снарядов хорошо подбрасывает,тестились на пляже ,в итоге были пролеты до 15-20 метров ,и поднимало до уровня 3-этажа,дальше народ просто просто отстегивался в испуге!
А также хорошо летает в роли модели парапланчига.

Rolling Eyes

ACRO 4.5m ACROFLYER 2008. модель с измененой строповкой и арочностью но доконца неотрегулирована,

Модели удалого Алексея размер 5-пятерка летает отлично ,как на ручках так и на планке.

Размер 7-семерка, тоже нехило,но по моему мнению слишком коротковаста подкупольная строповка,нужно ставить длиннее,на некоторых маневрах складывает уши. Rolling Eyes



Спасибо за инфо, но мне кажется геометрия у этих кайтов получилась гоночная, я же преследую цели фрирайд-фристайла.
клон фрэнзи.
народ, покритекуйте frenzymix.sle .

Известить модератора

Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11495 является ответом на сообщение #11228] Fri, 07 November 2008 14:44 Переход к предыдущему сообщенияПереход к предыдущему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Просмотрел файл,сразу в глаза бросился профиль,причем местами угловастый,на лобике,тоесть нужно подправить его,или подобный с правильными формами поставить. Rolling Eyes
По части остального в принципе пока ничего плохого, но нужно будет проверить на сделанной модели,для начала думаю нужно делдать размер от 3 метров. Rolling Eyes

Известить модератора

Предыдущая тема: Кино под открытым небом
Следующая тема: Самодельный Парус для Виндсерфинга (вопросы)
Переход к форуму:


[ Сформировать XML ] [ RSS ]

Текущее время: Sun May 04 12:19:10 EEST 2025
.:: Обратная связь :: Начало ::.

При поддержке: FUDforum 3.0.6.
© 2001-2013 FUDforum Bulletin Board Software
