Начало » Сделай кайт » Самодельщики » KAPing - фотосъёмка с воздушного змея, кайта, шара
|
|
|
|
| Re: KAPing - аэрофотосъёмка, значит [сообщение #11989 является ответом на сообщение #11858] |
Wed, 11 February 2009 14:52   |
nettmann
Сообщений: 26
Зарегистрирован: January 2009
Географическое положение: Москва
|
Новичок со стажем |
|
|
Только что получил письмо из Анапы. Там трос купить нужный нет возможности. Нашёл он в Москве бобину 750 м, предлагает купить напополам. Но мне пока трос цеплять-то не к чему! И-эх... когда-то мне ещё кайт пошьют братья-славяне...
Да и тот ли это трос он нашёл - тоже вопрос...

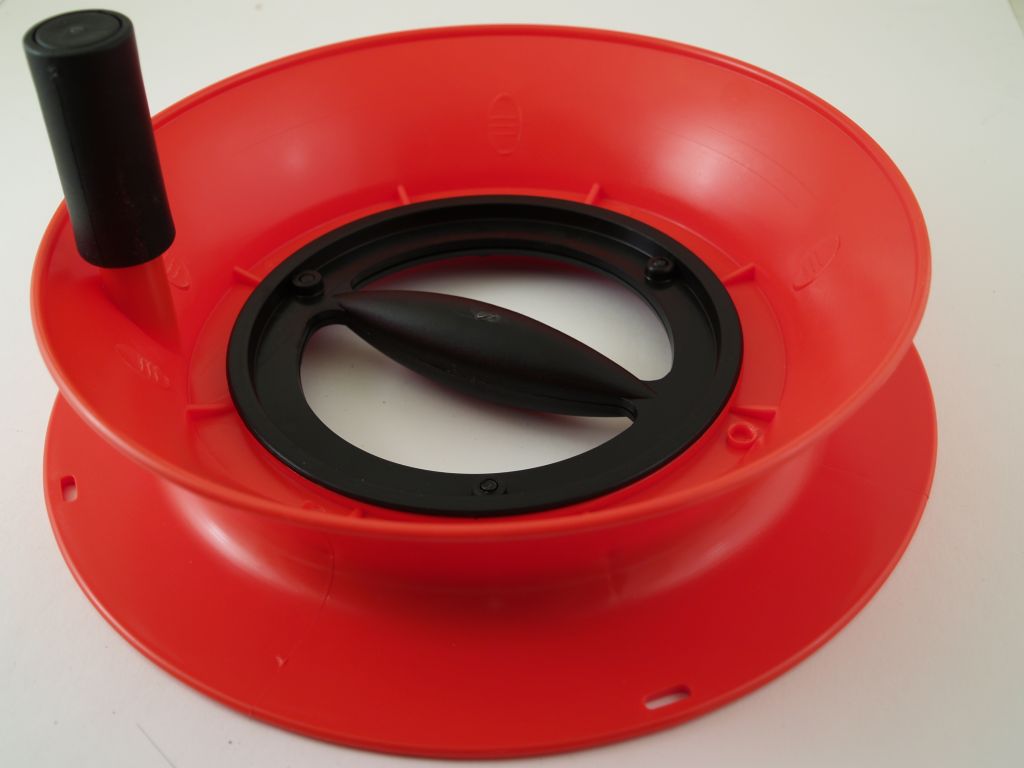

Попался сайт с восхитительными фото с кайта. Особенно поразила серия с длинными тенями на пляже. Гляньте - не пожалеете! Фантастика! http://www.birdseye.be/index2.htm Кстати, на фото любопытная приспособа в виде катушки на поясе (для свободы рук) и нечто вроде пружинящей антенны за плечом (как спиннинговое удилище). А может, это антенна передатчика?
Да, ещё очень толковый обнаружил сайт по КАПингу с описаниями технических подробностей. Правда, староват сайт, но нам - начинающим - в самый раз будет. У человека значительная доля чисто преподавательского занудства, но его системный подход очень впечатляет. Описаны всевозможные риски, неприятности, преимущества применения, процедуры запуска и посадки описаны по-шагово... Что можно снимать, и что нельзя... Правда тексты на английском крутого замеса. http://www.harb85.freeserve.co.uk/kaphome.htm
Очень интересно он упоминает о возможности использования специальной системы мягкой посадки аппаратуры (я и сам над этим размышлял) - правда, упомянуто коротко, в перечне возможного. Интересна и профессиональная оценка использования видео.
В разделе "выбор фото камеры" говорит о том, что снимать с кайта приходится с выдержками 1\250-1\500.
|
|
|
|
|
|
| Re: KAPing - аэрофотосъёмка, значит [сообщение #12002 является ответом на сообщение #11858] |
Fri, 13 February 2009 13:24 |
lalex
Сообщений: 108
Зарегистрирован: October 2008
|
Дважды бывалый |
|
|
Тонкий шнур на снимках birdseye "не тонкий - миллиметра полтора-два, похоже. С такими легче, они есть в яхтенных - дорогие и тяжелые, правда, более 1 кг/км.
Там где толстый шнур есть мысль применить резинку или пружину... Где-то же в подвеске должен быть амортизатор на рывки, как у рыбаков/океанологов? Иначе и трос изнашивается, и до предельного рывка недалеко. Правда, это будет раскачку давать. Надо пробовать.
Вариант на поясе зачетно, но с якорем как-то проще и спокойней, не рыбу же ловить, в конце концов.
[Обновления: Fri, 13 February 2009 13:24] Известить модератора |
|
|
|
|
|
| Re: KAPing - аэрофотосъёмка, значит [сообщение #12012 является ответом на сообщение #11858] |
Mon, 16 February 2009 10:54 |
lalex
Сообщений: 108
Зарегистрирован: October 2008
|
Дважды бывалый |
|
|
Вчера пролазил все лавчонки в округе и свой гараж с кайтами-парапланами. Вот какие выводы насчет тонких строп -
1. Яхтенные 1,2 - 1,5 мм в оплетке внутри содержат просто неплетеную дайнему, и по отзывам, рвутся примерно как 1мм плетенка. или даже раньше.
2. рыболовные лески "дайнема плетенка" можно найти до 0,5 мм, они на вид довольно рыхлые, но вроде тянутые и должны держать заявленный на упаковке вес - 30-50 кг. Никакой Ебей для покупки не нужен, она либо есть на прилавке в катушках по 100-300 м, либо обещают привезти под заказ.
3. Плетенка дайнема 0,5-0,7 бывает еще в альп. магазинах, для заделки тросов, как и все там дорогое и непонятного для нас смысла. Тянется. Порву ее при случае на сравнение с 1. и 5.
4. Также бывает технический арамид слабого плетения, нить 0,3 - 0,7 мм, для электроники и тп. На разрыв выглядит убедительно, но на износ/излом, сами знаете. Удобство обработки ниже всякого среднего, ломается, махрится, разбегается...
5. Ну и тянутая стропа "кайтовая" = 1 мм плетенка дайнема, без пропитки. Брал давно большим оптом, где снова брать - не знаю. Змеевики говорят, аналогичная бывает в шторных ателье. Самое то, если не махрить слишком сильно.
Из всего вышеперечисленного для одностропного леера IMHO без оговорочно подходит только 5. Ограниченно годятся 1, 2, для расстроповки парафойлов - 2, 3, опять же ограниченно. Остальное - для ремонта, подмены, вспомогательных дел. Еще бы подумать, что надо может делать разную толщину леера, чтобы облегчить всю цепочку. Рвется ведь у змея и у земли, вот там можно усиливать до 100 кг, основной леер - 50 кг...
Оченно мне понравилась нить на расстроповке моего "гиро"... Легкая и в оплетке. Откуда киевляне ее брали (берут)? Понятно, секрет, но все же хотяб название узнать... На старом самодельном параплане какая-то жесткая тяжелая нить типа 1, в оплетке.
Связывать-сшивать нити, я думаю, несложно додуматься как. Понятно не грейпвайном, но через поводки-трубки-чулки-соединители. Сшивают-сплетают же океанские тросы без потери прочности... Это решаемо.
Насчет подпружинивания понял, буду глядеть (потом). В идеале нужно два доп. якоря метрах в 5-10 от основного по ветру, и растяжки из жестких пружин, такое еще и погасит колебания. И трос основной чтобы был тянущийся. Или катушку на пояс и гасить рывки вручную. Можно с удилищем - но это дорого.
[Обновления: Mon, 16 February 2009 13:56] Известить модератора |
|
|
|
|
|
|
|
|
|
| Re: KAPing - аэрофотосъёмка, значит [сообщение #12017 является ответом на сообщение #12016] |
Tue, 17 February 2009 13:44 |
lalex
Сообщений: 108
Зарегистрирован: October 2008
|
Дважды бывалый |
|
|
да, хорошие шнурки и недорогие... Пожалуй, второй вариант подойдет и для расстроповки, если не сыплется. Арамид-кевлар как раз дешевле дайнемы раза в два, но жесткий, тугоплавкий и вообще неудобный в работе.
Тонкие шнуры режут руки и от этого не перчатки, а 3 мм брать? Тогда может лучше сразу 5? :)
[Обновления: Tue, 17 February 2009 13:46] Известить модератора |
|
|
|
|
|
| Re: KAPing - аэрофотосъёмка, значит [сообщение #12097 является ответом на сообщение #11858] |
Sat, 28 February 2009 10:32 |
Konstrukt0r
Сообщений: 67
Зарегистрирован: February 2009
Географическое положение: Хабаровск
|
Бывалый+ |
|
|
Довольно давно занимаюсь капингом.
Змеи - самодельные по типу роккаку.
Один шириной 140 см, длиной 165 см, другой 130х155.
Оба змея имеют парус из "зеркальной" лавсановой пленки, в которую упаковывают подарки, рулон 80 см на 20 метров стоит 120 р.
Кости сначала были склеены из деревянных ученических линеек (не советую повторять это техническое решение ), потом достал карбон.
Оба змея сначала делал в виде двугранного угла, потом вернулся к традиционной схеме с изгибом поперечин.
Леер - крученый нейлоновый шнур условным диаметром 1.4 мм (одно время и 1 мм был диаметр - решил подстраховаться). Тяга змея 1..10 кг. Кстати, оценивая летные качества флоуформов, смотрите на угол стояния змея. У хороших каркасников угол стояния 60..70 градусов к горизонту, т.е. они хорошо тянут вверх (туда нам и надо), а флоуформы и каркасные змеи тянут по горизонтали - в результате маленькая составляющая вертикальной силы, большой прогиб леера и маленькая высота запуска камеры.
Подвешиваю камеру в специальной подвеске к лееру, на 10..20 метров ниже змея, после того как змей пройдет приземную зону неустойчивого ветра.
Камера - цифрокомпакт Samsung NV4 (8МП, вес 140 г), запускал в режиме серийной съемки (зажимал кнопку спуска резинкой, получалась серия в 350 снимков до заполнения карты памяти). Ориентировался сразу на сшивку панорам, поэтому камеру размещал вертикально и вращал вокруг вертикальной оси. Для этого применялся моторчик из детской игрушки за 160 руб. и 1 батарейка АА. В результате один раз удалось собрать сферическую панораму:
http://k0nstrukt0r.livejournal.com/25684.html
За счет того, что снимков много, разрешение результирующей панорамы получилось больше 60 мегапикселей.
Вот здесь несколько кропов из предыдущей панорамы:
http://k0nstrukt0r.livejournal.com/26181.html
В этой записи - первый опыт, фото самого змея, подвески (в ней другой фотоаппарат, для примерки) и панорама, сшитая из нескольких видеокадров (камера тогда не вращалась, панорама получилась только за счет естественных "вихляний" камеры):
http://k0nstrukt0r.livejournal.com/23194.html
Здесь фото и описание подвески с моторчиком для поворота камеры:
http://k0nstrukt0r.livejournal.com/24628.html
Здесь - опыт недавней зимней съемки, запуск со льда Амура, панорама около 200 градусов:
http://k0nstrukt0r.livejournal.com/30206.html
Хочу выразить отношение к буржуйским подвескам для капинга с наведением по телекамере по радио и двумя сервомашинками по вертикали/горизонтали.
Все это дорогие и тяжелые излишества.
В любом случае камеру будет телепать +- 20 градусов и получить фотошедевр за один кадр не получится. Не на пленку же мы снимать собираемся? Даешь серийную съемку и простейшую схему непрерывного плавного поворота камеры! Обошлась мне эта система в 160 руб за пластмассового бегемотика (в пузике у него был взят моторчик, маленький выключатель и набор шестеренок ) и 20 руб за 1 батарейку АА. Вес крутилки около 40 грамм.
З.Ы. Сейчас присматриваюсь к еще одному бегемотику - хочу сделать развертку по вертикали .
[Обновления: Sat, 28 February 2009 10:37] Известить модератора |
|
|
|
|
|
|
|
|
|
| Re: KAPing - аэрофотосъёмка, значит [сообщение #12231 является ответом на сообщение #11858] |
Tue, 17 March 2009 10:37 |
nettmann
Сообщений: 26
Зарегистрирован: January 2009
Географическое положение: Москва
|
Новичок со стажем |
|
|
Выпал на некоторое время из темы. Надеюсь, обмен мнениями не заглохнет в преддверии весны.
За время отсутствия в форуме совершил несколько увлекательных поездок и сильно жалел об отсутствии снаряжения для KAPing'а.
А также был осчастливлен подарком в виде змея, который купил сын у фирмы, якобы производящей змеи в том числе и для фотосъёмки. Подарок оказался годен лишь для развлечения, но не для подъёма чего бы то ни было. Ну, потренируюсь, попробую ветер, это несколько подогреет желание построить то, что надо.
С приближением весны (и углублением кризиса) стал сомневаться в своих финансовых возможностях осуществить широкую программу действий, которую зимой сложил в уме. Появились новые задачи, требующие неотложных вливаний, и довольно крупных. Но, тем не менее, попробую...
Потратил время на обзор имеющихся возможностей для самоделок разного рода в рамках темы. Оказалось, что среди запасов есть много интересного, что можно приспособить.
Если есть интересная информация по KAPing'у - пишите, делитесь ссылками.
|
|
|
|
| Re: KAPing - аэрофотосъёмка, значит [сообщение #12254 является ответом на сообщение #12231] |
Thu, 19 March 2009 16:19 |
lalex
Сообщений: 108
Зарегистрирован: October 2008
|
Дважды бывалый |
|
|
Меж тем Василий прислал фотографии Анапы с воздуха - поднимает на своей флоуформе камеру до... 30 метров - побаивается ветра, тяга, говорит, капитальная - пилот еле мол держит %)
Но у него все круто - уже есть пульт для сервоуправления чем угодно по радио  Мне это кажется лишним, рысканья по азимуту вполне достаточно для обзора плюс-минус четвертькруга.
Какой змей, если не секрет, дельта? Я раздобыл бамбук, в межсезонье собрать рокакку чтобы.
2konstructor: как обеспечить быстроразборность рокакку, неужели ребра каждый раз скотчем клеить и веревочки вязать???
[Обновления: Thu, 19 March 2009 17:09] Известить модератора |
|
|
|
|
|
|
|
