| Re: ПИЛОТАЖКИ [сообщение #23674 является ответом на сообщение #23671] |
Thu, 31 March 2011 09:00   |
 |
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
|
Гуру кайтостроения |
|
|

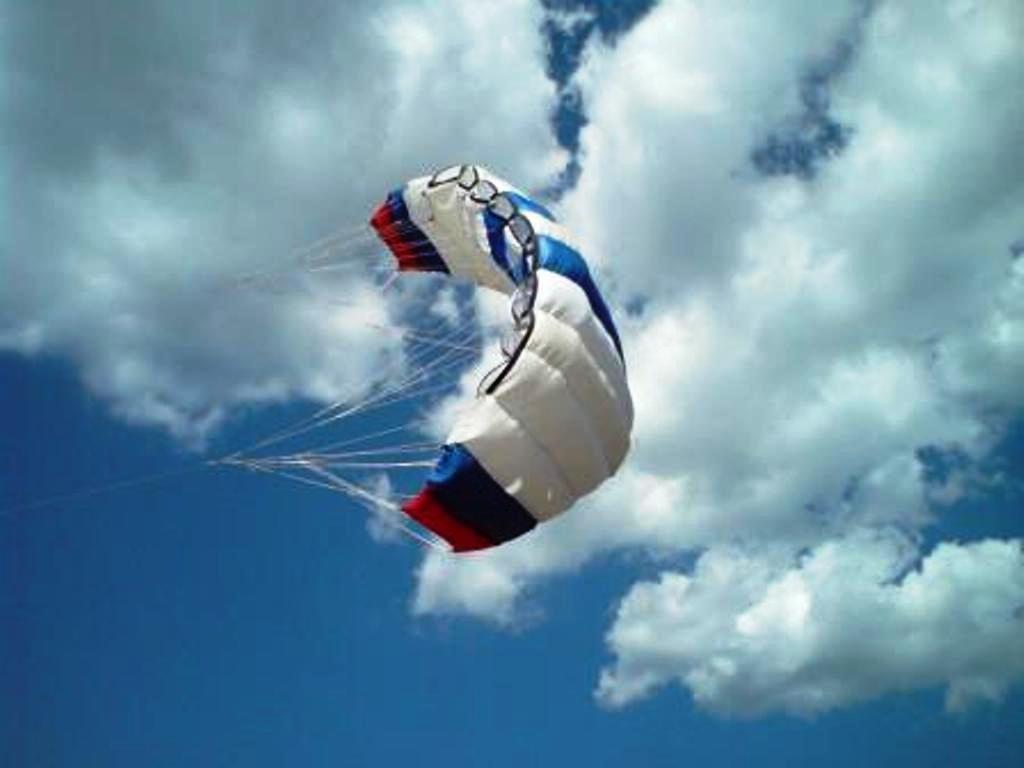

Да, проект сам делал. Стропить сначала хотел все нервюры, но потом решил 2 и 5 риб(от уха) оставить свободными, лучше все нервюры застропить. Уши складывались вероятно из-за резкого пилотирования на коротких верёвках, да ещё эти самые верёвки были немного разной длины. Всё-же первые запуски. Сейчас в качестве силовых строп использую жалюзийный шнур(1.8 мм, длина 30 метров. Летает хорошо, уши больше не складываются, нет, но бывает иногда, но если грамотно пилотировать, то всё нормально. В зенит выходит превосходно, иногда(очень редко) перелетает, и перелетает довольно далеко, а если на месте стоять, может сложиться. Но если сделать несколько шагов назад, то он возвращается в нормальный полёт. Это ещё раз доказывает, что профиль Бионик супер! Замечательная стабильность даже в турбулентном весеннем дульнике.
ПРИДУМАЙ САМ!
|
|
|
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #24505 является ответом на сообщение #24077] |
Sat, 11 June 2011 08:53 |
|
|
123456789 писал(а) Сбт, 11 Июнь 2011 00:11Здравствуйте!
Очень рад что нашел ваш форум. Много черпнул из него, правда очень жаль что немного поздно. Поздно в каком плане? В плане того, что кайт пришлось строить самому без каких либо знаний и представлений о кайтах.
Познакомившись с вашим форумом узнал о ошибках допущеных мною при построении онного.
Во-первых, неправильный раскрой. Во-вторых, большое расстояние между рибами (сама риба так же неправильно смоделирована). В-третьих, большой воздухозаборник (правда уменьшил простым сшиванием). В-четвертых, строповка (пришлось повозиться, но более менее летабельно настроил). Занял у меня этот процесс около 1,5 недель. Использовано при изготовлении материал болонь, стропы - обычная капронка. Размер кайта 180 см х 65 см, крайние секции усечены как спереди так и сзади. Но, тем не менее кайт летает!
Фотоотчет.
Да, слегка похож на матрац, уж сильно не бейте.

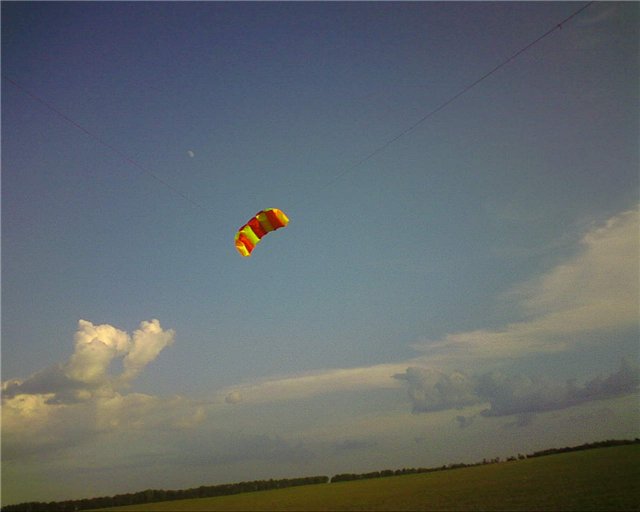

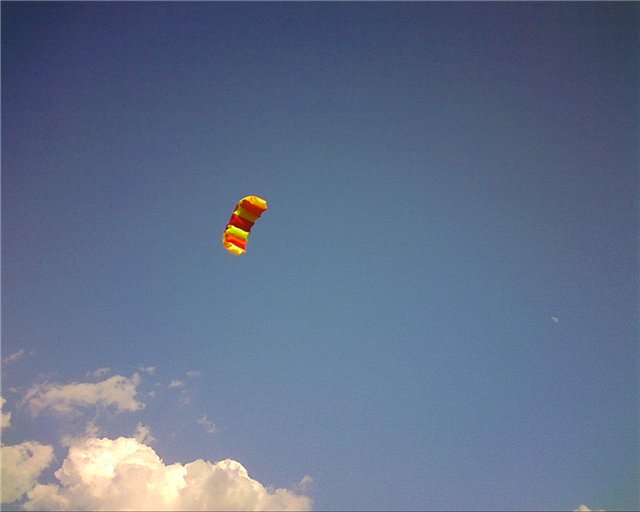

Вот такое летающее чудо.
Да, ветра просит не менее 3-х метров в секунду.
Что хотелось бы? Хотелось бы услышать мнение профессионалов кайтостроения, услышать про незамеченые мною недостатки и тому подобное.
PARAMASTER писал(а) Сбт, 11 Июнь 2011 06:20Выложи фото крупным всех ракурсов планом твоего кайта?и тогда кто-нибудь выскажется- что и как..
Ну а так молодец-- если даже сам построил и полетело...Добро пожаловать в Самодельщики!*
|
|
|
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #24525 является ответом на сообщение #12723] |
Sun, 12 June 2011 14:09 |
123456789
Сообщений: 7
Зарегистрирован: June 2011
Географическое положение: Киев
|
Новичок |
|
|
Итак, как и обещал детальные размещаю фото.

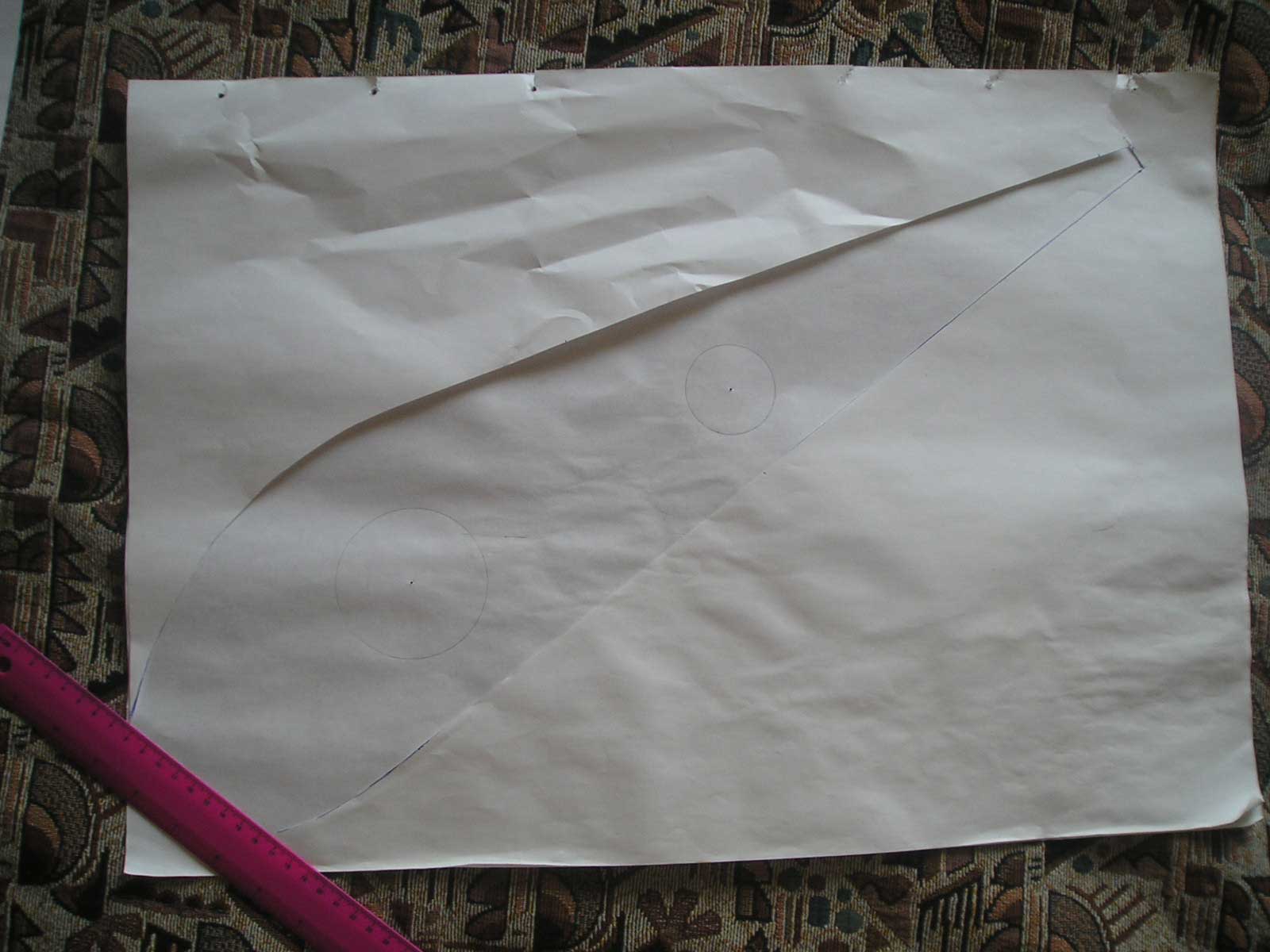

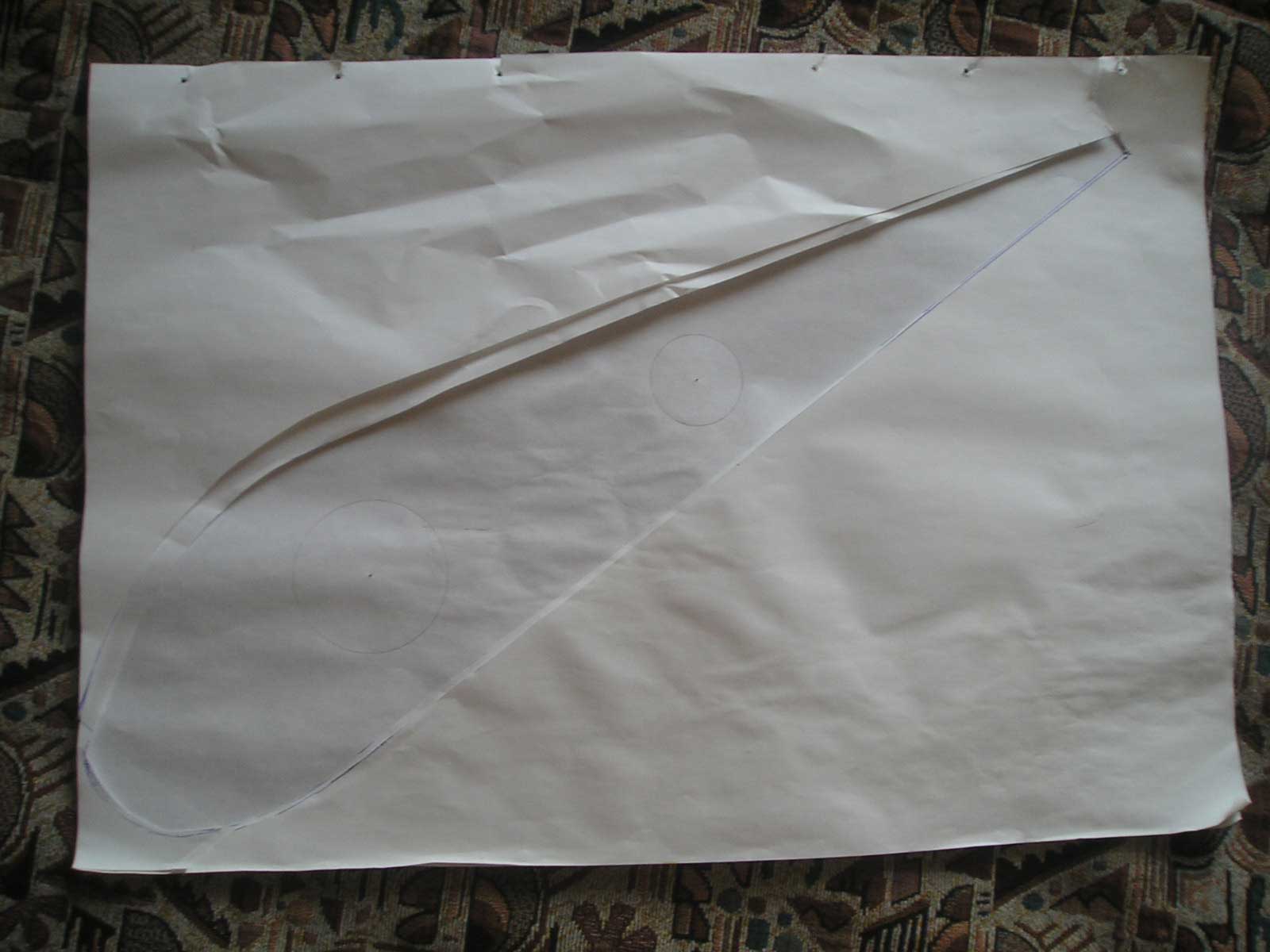

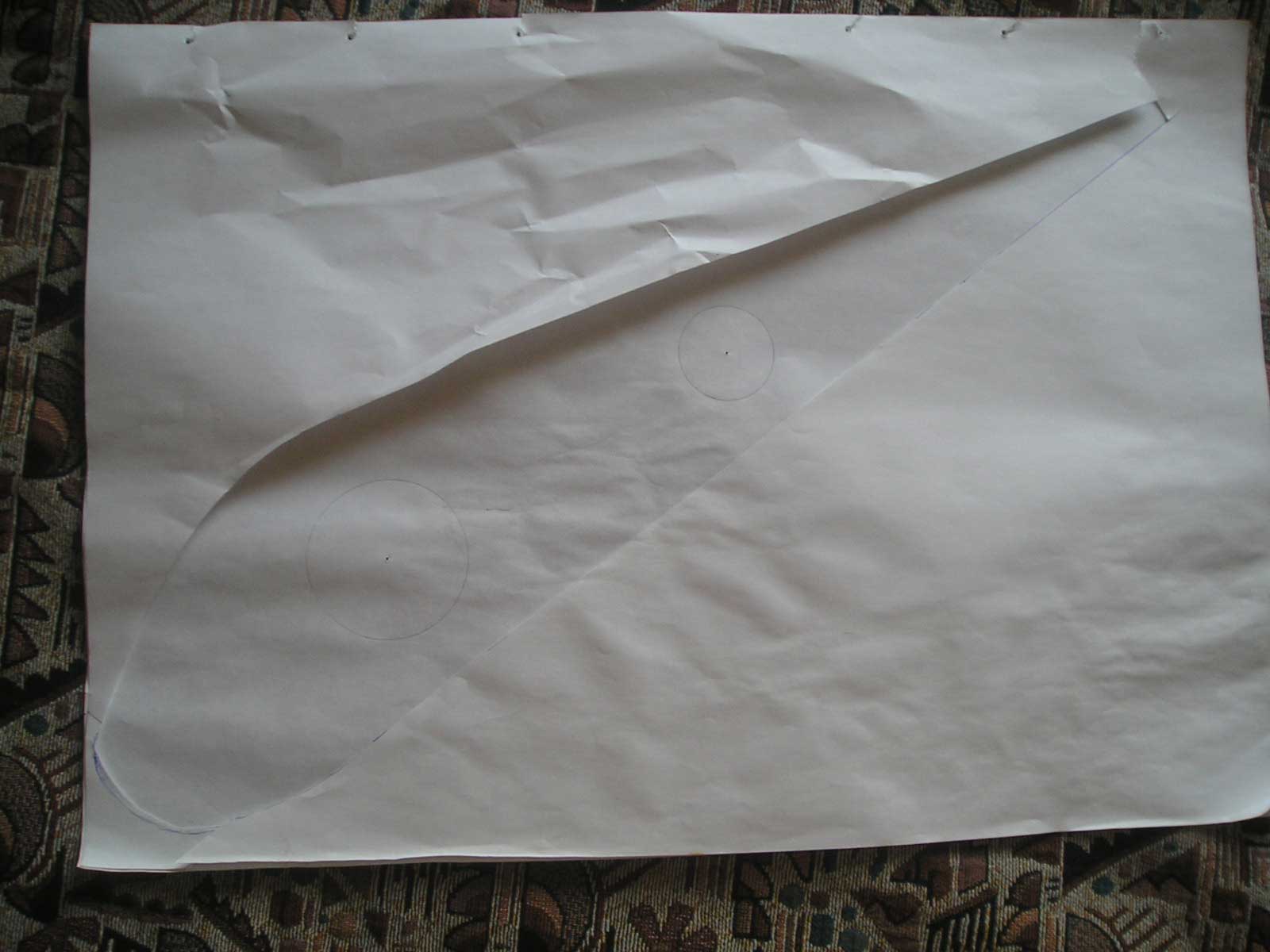

Началось всё с создания нервюры. Это центральная, их 4-ре штуки совершенно идентичные.
Это нервюра по краям их 2 штуки
Сравнение центральных и крайних нервюр.

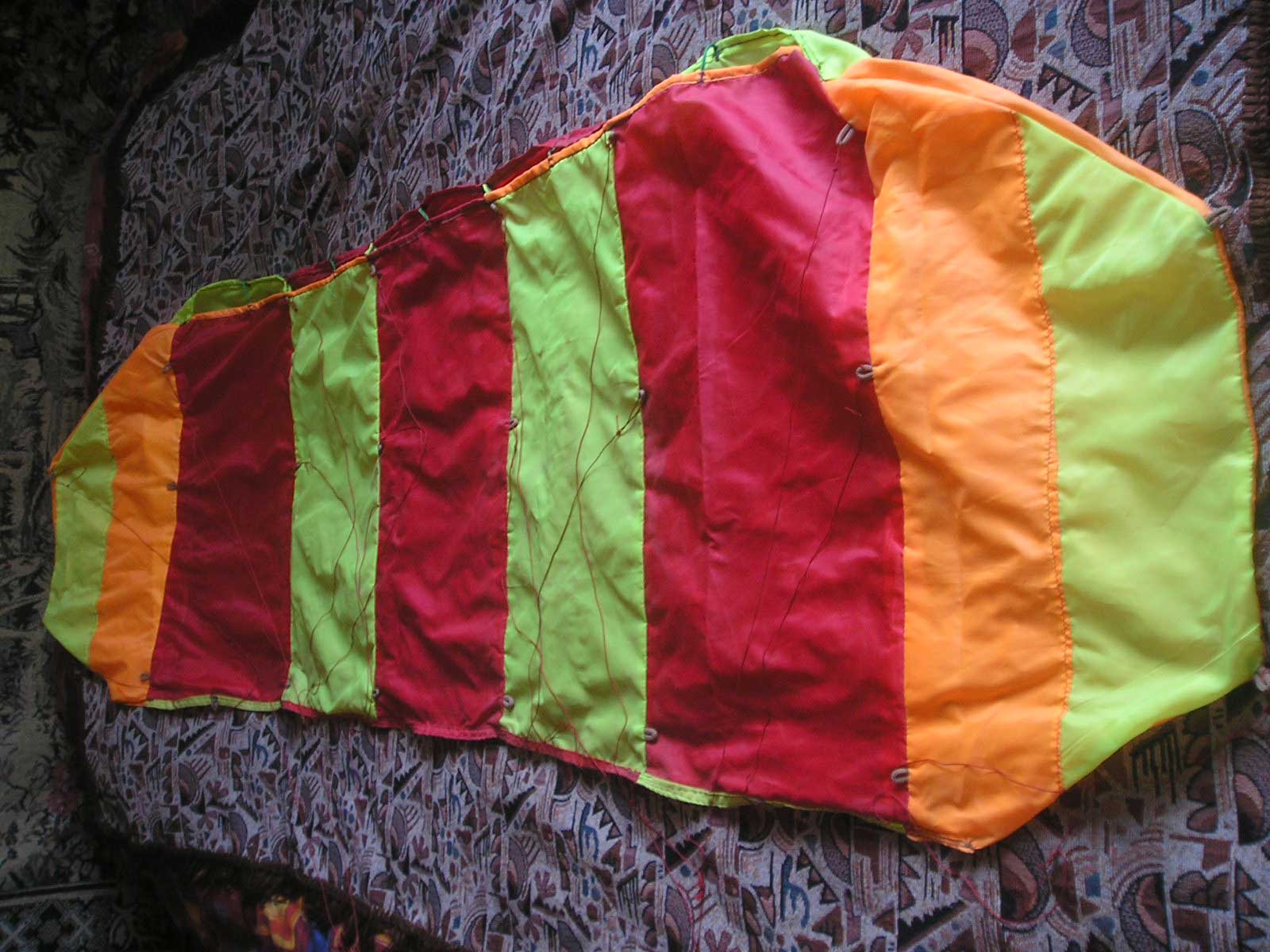

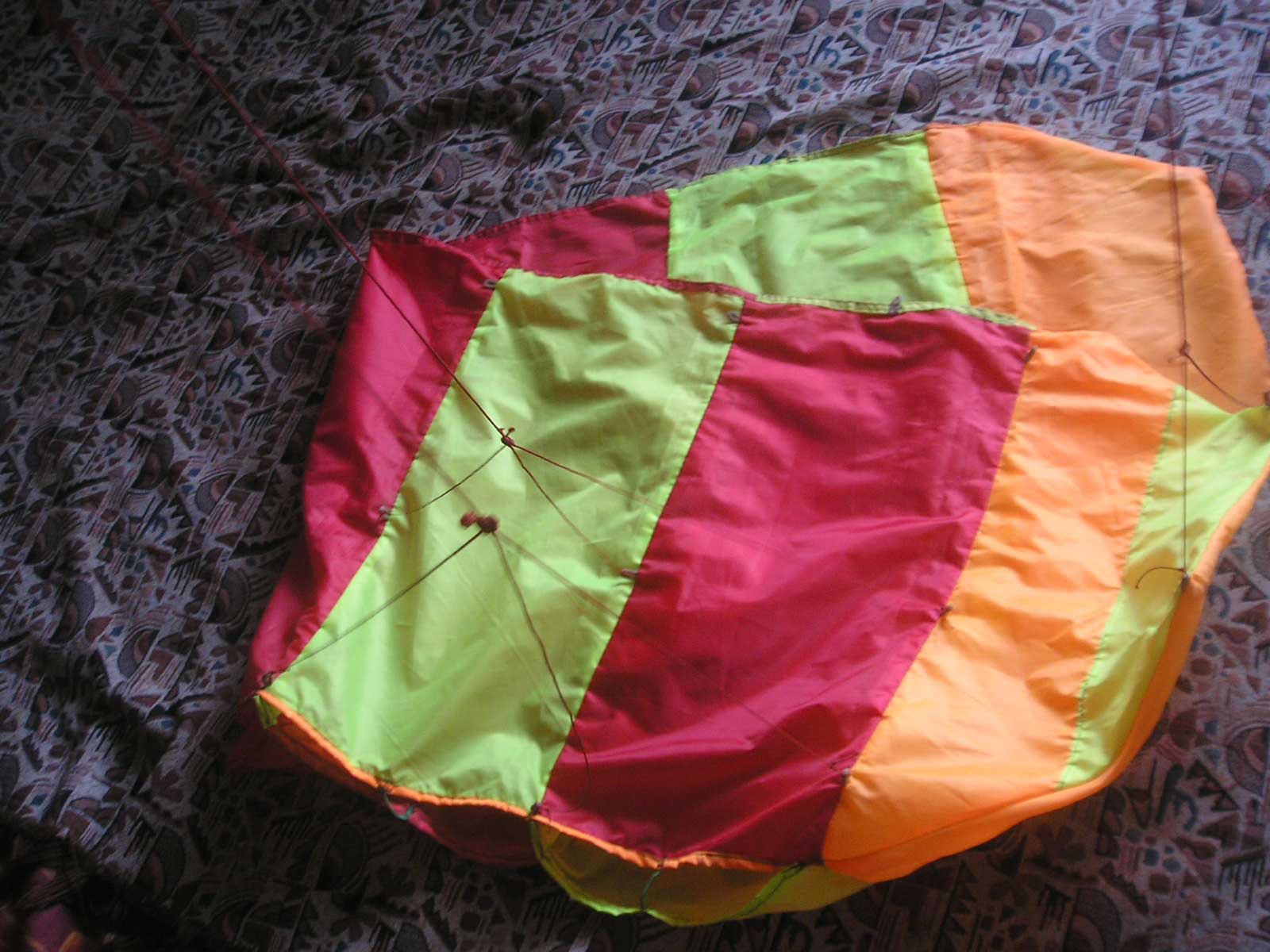

А вот и сам кайтик, пузиком вверх. Видно петли крепления и самы стропы из капронки.

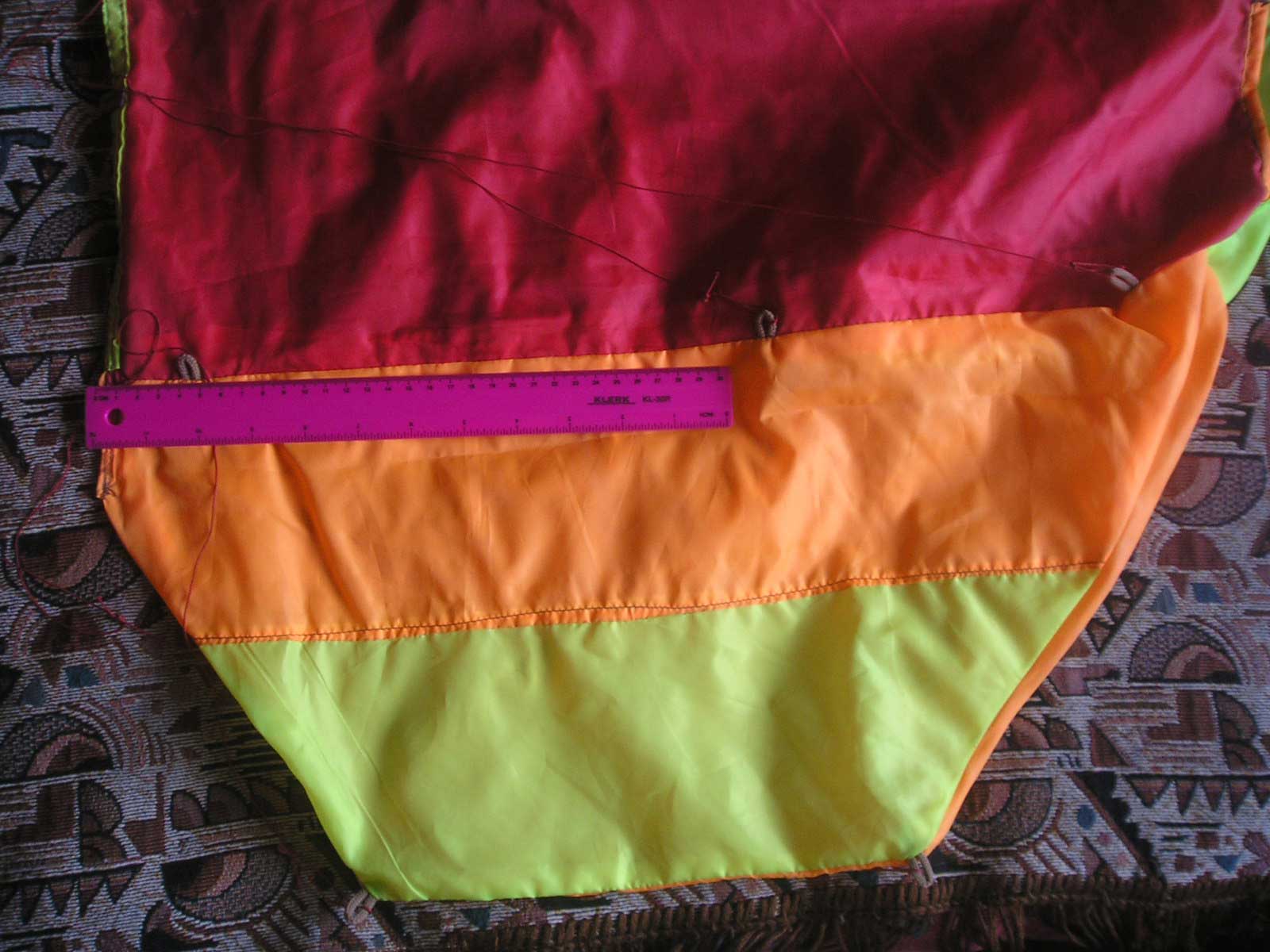

Приложил 30-ти сантиметровую линейку для сравнения.

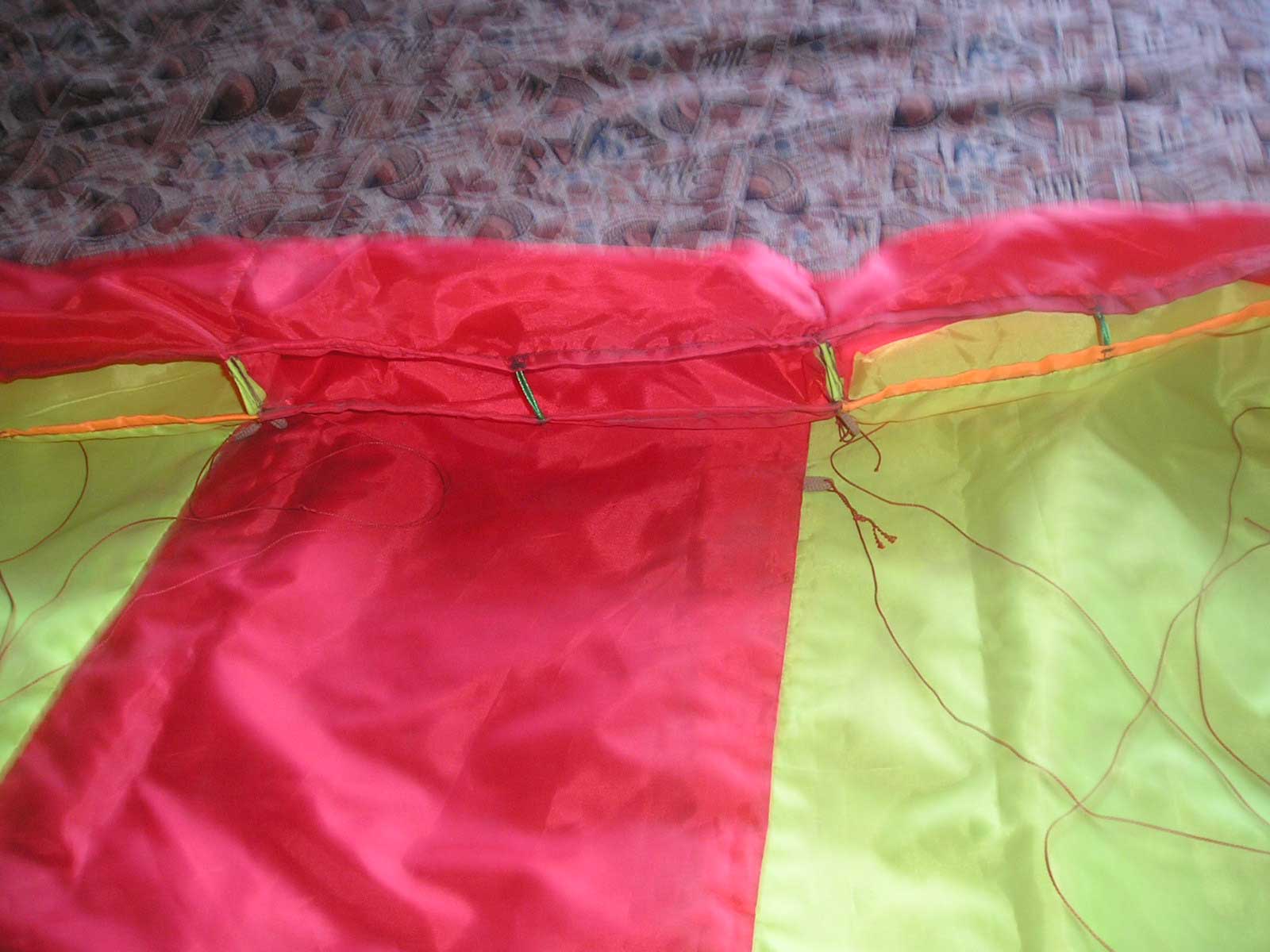

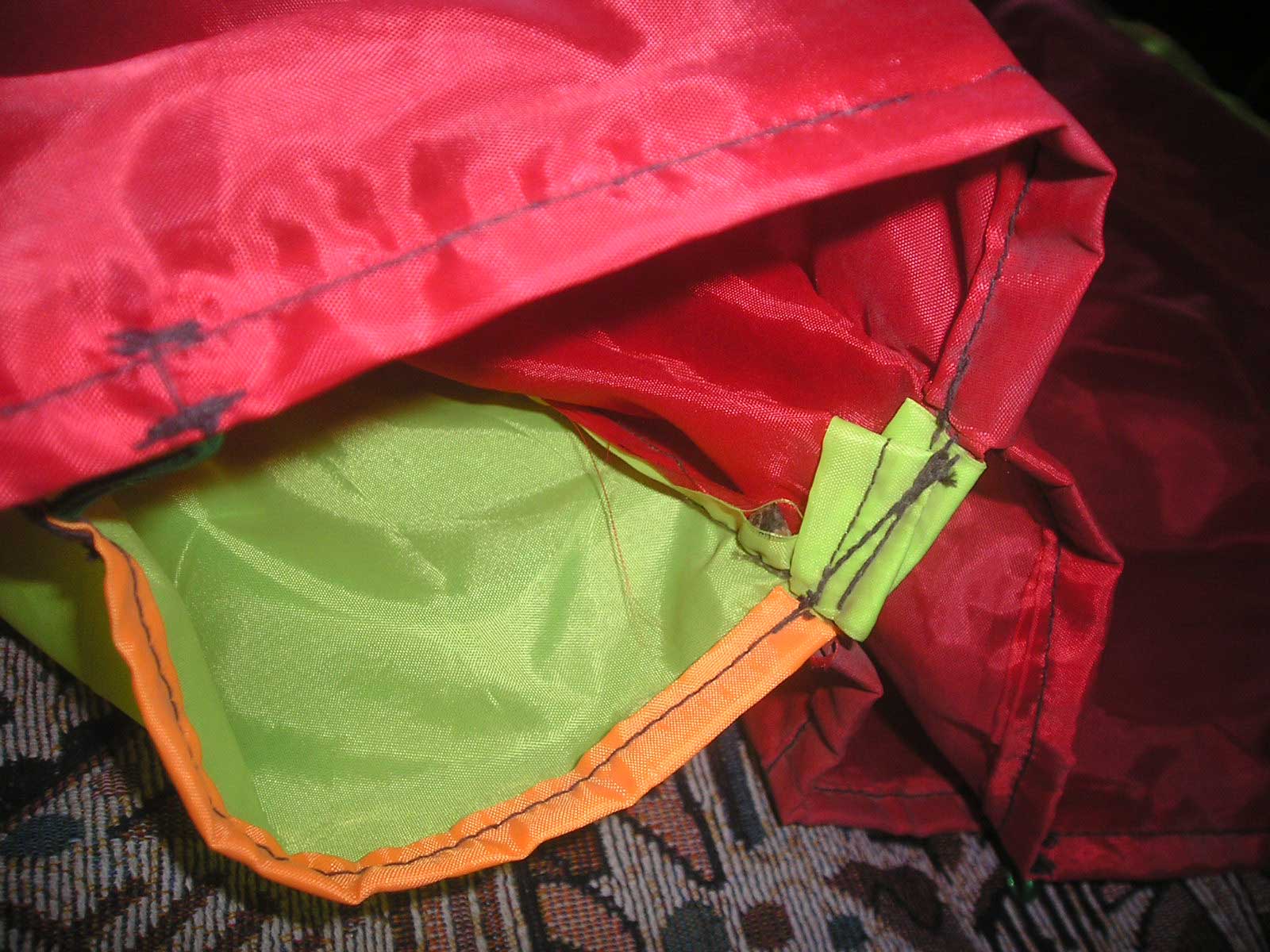

Воздухозаборники. Уже ушитые, потому как первоначально созданые больше являлись стопором и создавали большое сопротивление, пришлось сузить воздухозаборник. И чтобы не раздувало сильно середину также по центру сузил из кусочком плетеной веревки.

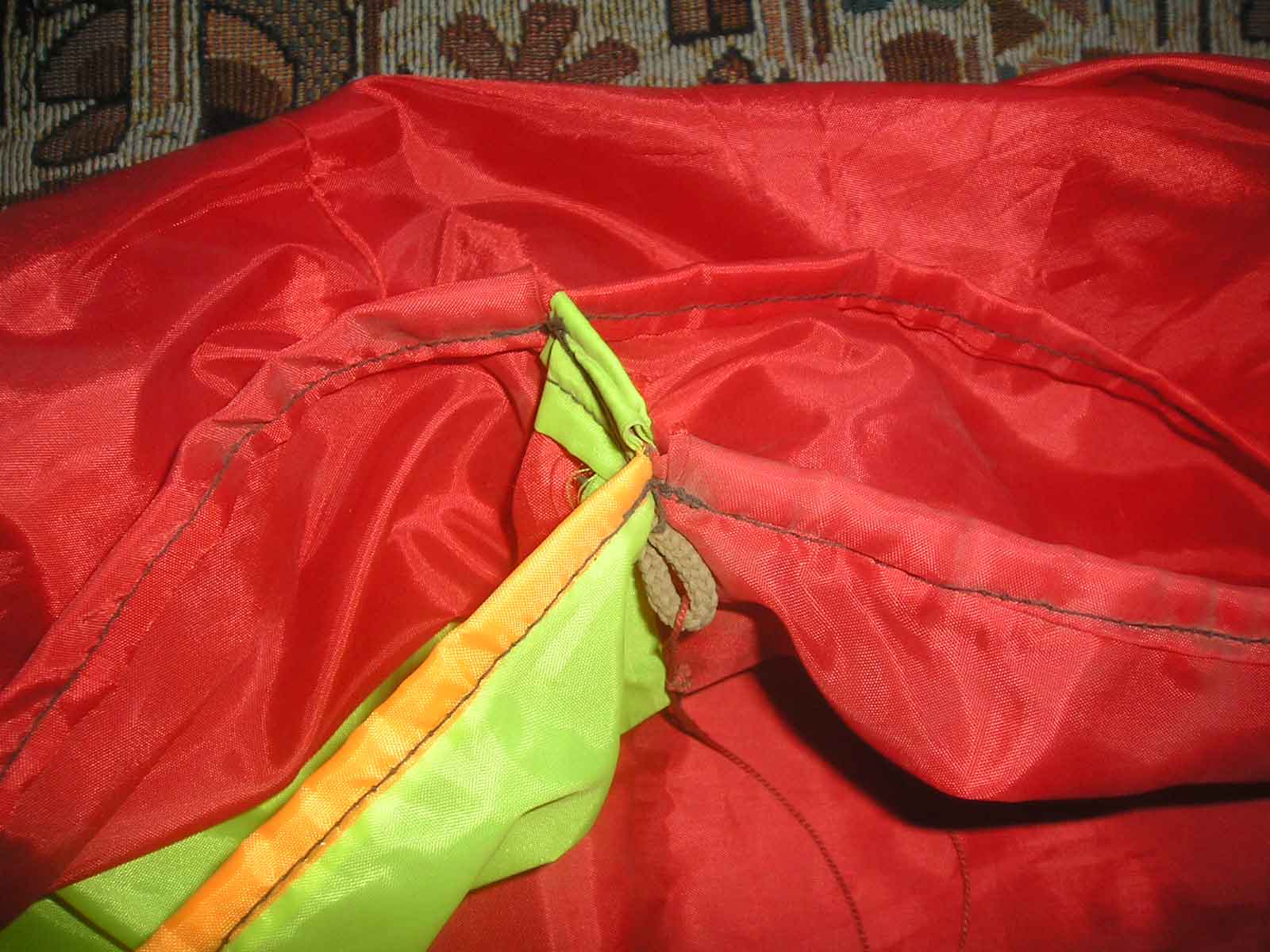

Воздухозаборник сужал вот таким способом.

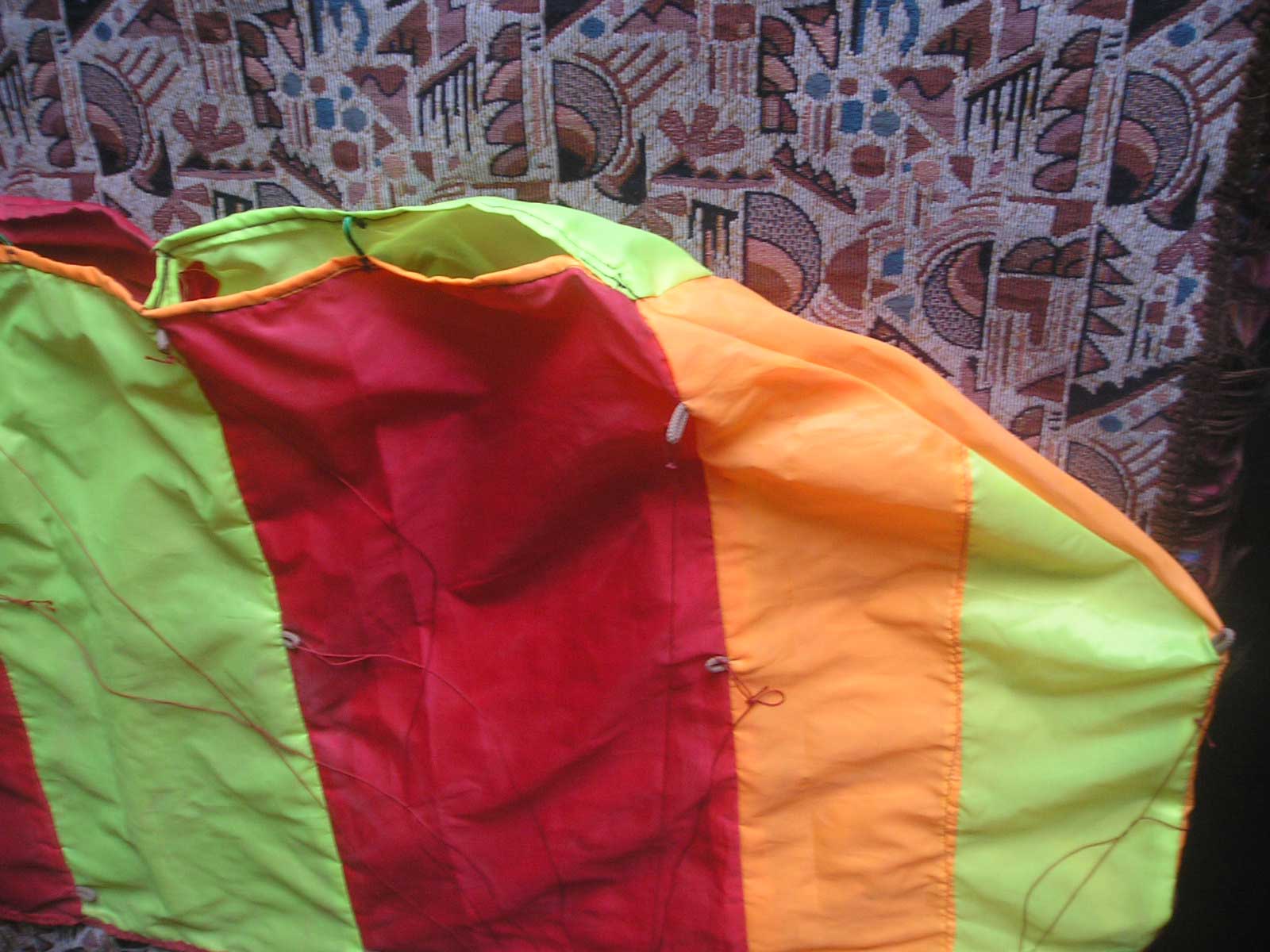

Строповка.
Окончание воздухозаборника.
-
Вложение: 1.jpg
(Размер: 100.65KB, Загружено 1226 раз)
-
Вложение: 2.jpg
(Размер: 78.81KB, Загружено 1192 раза)
-
Вложение: 3.jpg
(Размер: 79.42KB, Загружено 1200 раз)
-
Вложение: 4.jpg
(Размер: 178.54KB, Загружено 1189 раз)
-
Вложение: 5.jpg
(Размер: 133.98KB, Загружено 1195 раз)
-
Вложение: 6.jpg
(Размер: 114.17KB, Загружено 1184 раза)
-
Вложение: 7.jpg
(Размер: 116.85KB, Загружено 1192 раза)
-
Вложение: 8.jpg
(Размер: 122.94KB, Загружено 1201 раз)
-
Вложение: 9.jpg
(Размер: 148.93KB, Загружено 1210 раз)
|
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #24526 является ответом на сообщение #12723] |
Sun, 12 June 2011 14:27 |
123456789
Сообщений: 7
Зарегистрирован: June 2011
Географическое положение: Киев
|
Новичок |
|
|

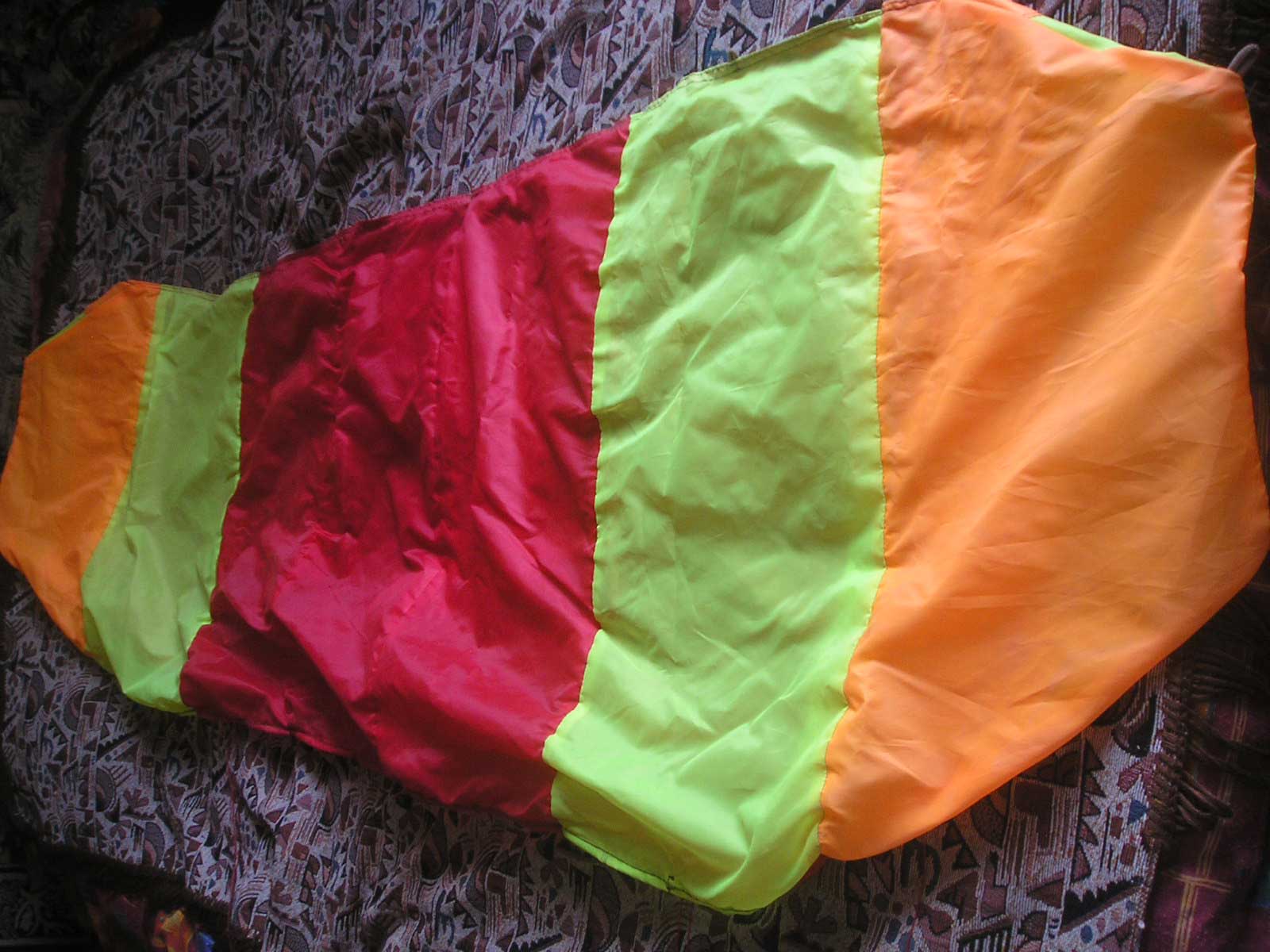

Спина кайтика
Нижний шов сшит не правильно, края ткани не оплавлены, распустятся быстро. Воздухозаборники со всех сторон усиливал остатками ткани путем сложения их в несколько раз.

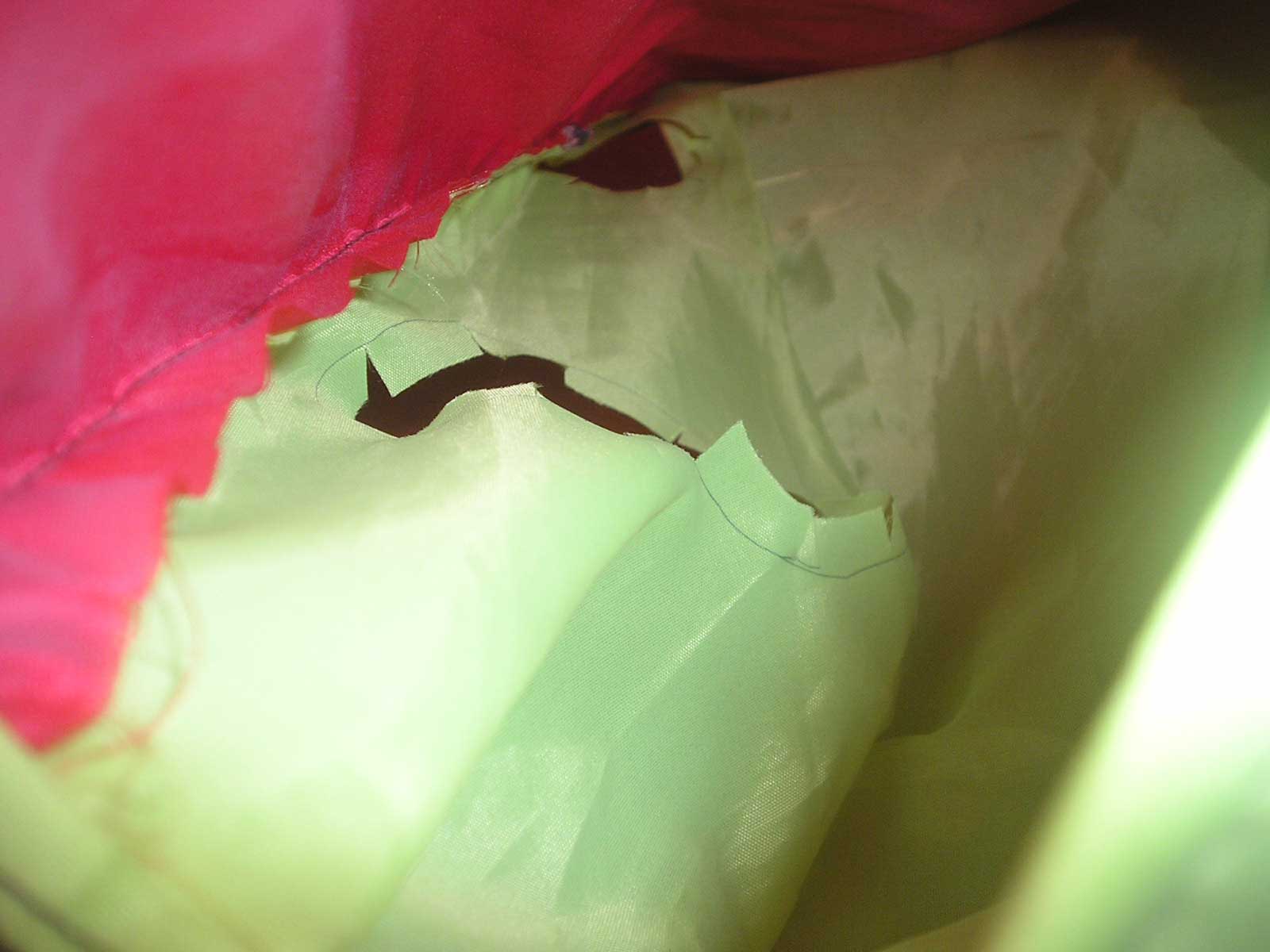

Нервюра изнутри, середина также вырезана. Хотел прошить, но нитка сильно стягивала нервюру. Пришлось оставить открытыми. Тоже долго не продержатся.

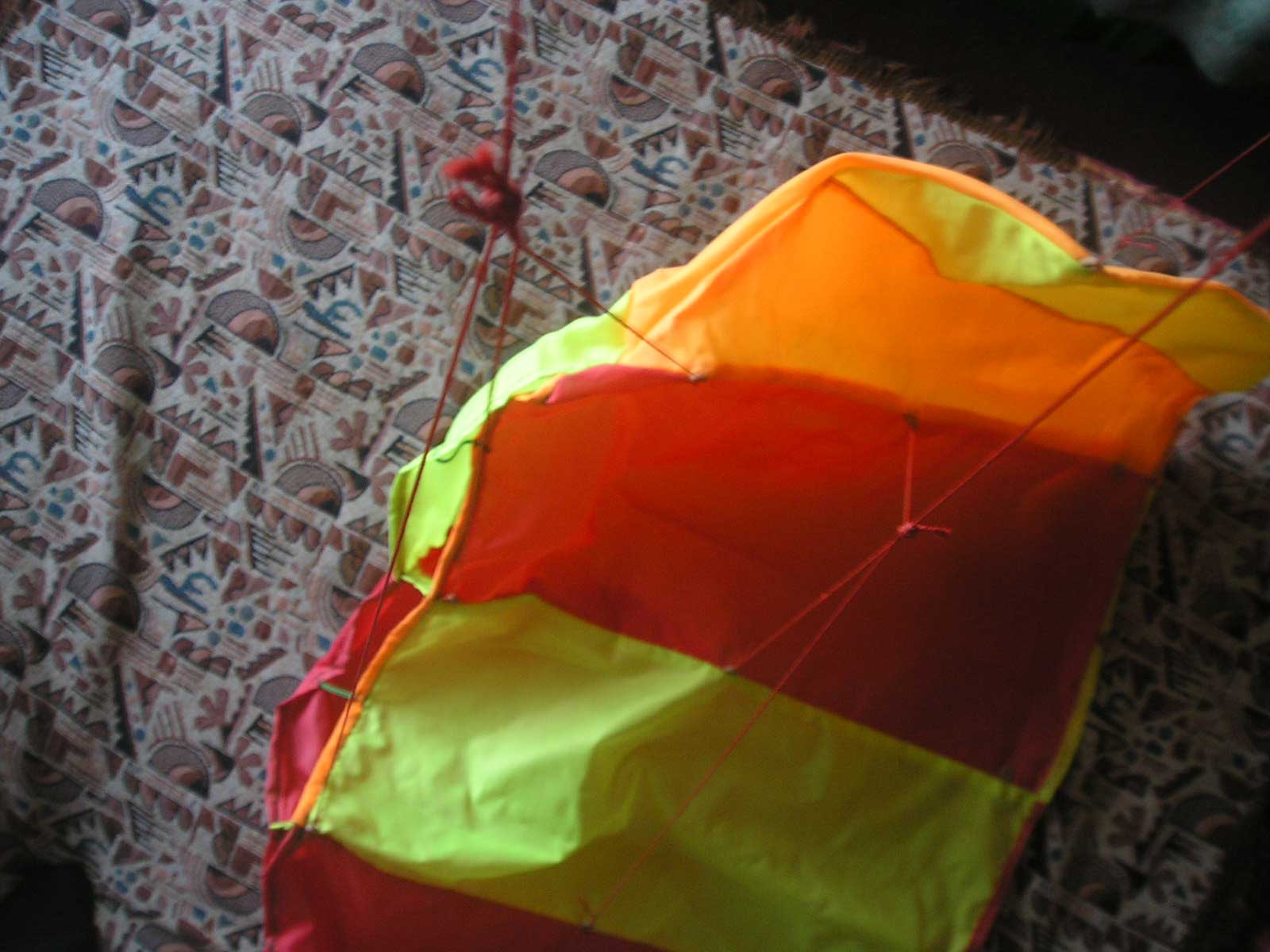

Еще раз строповка. перезный ряд, задний ряд и боковая. С правой стороны сходятся в одну и слева аналогично в зеркальном отражении. Угол атаки минусовой, приблизительно на 20 градусов.

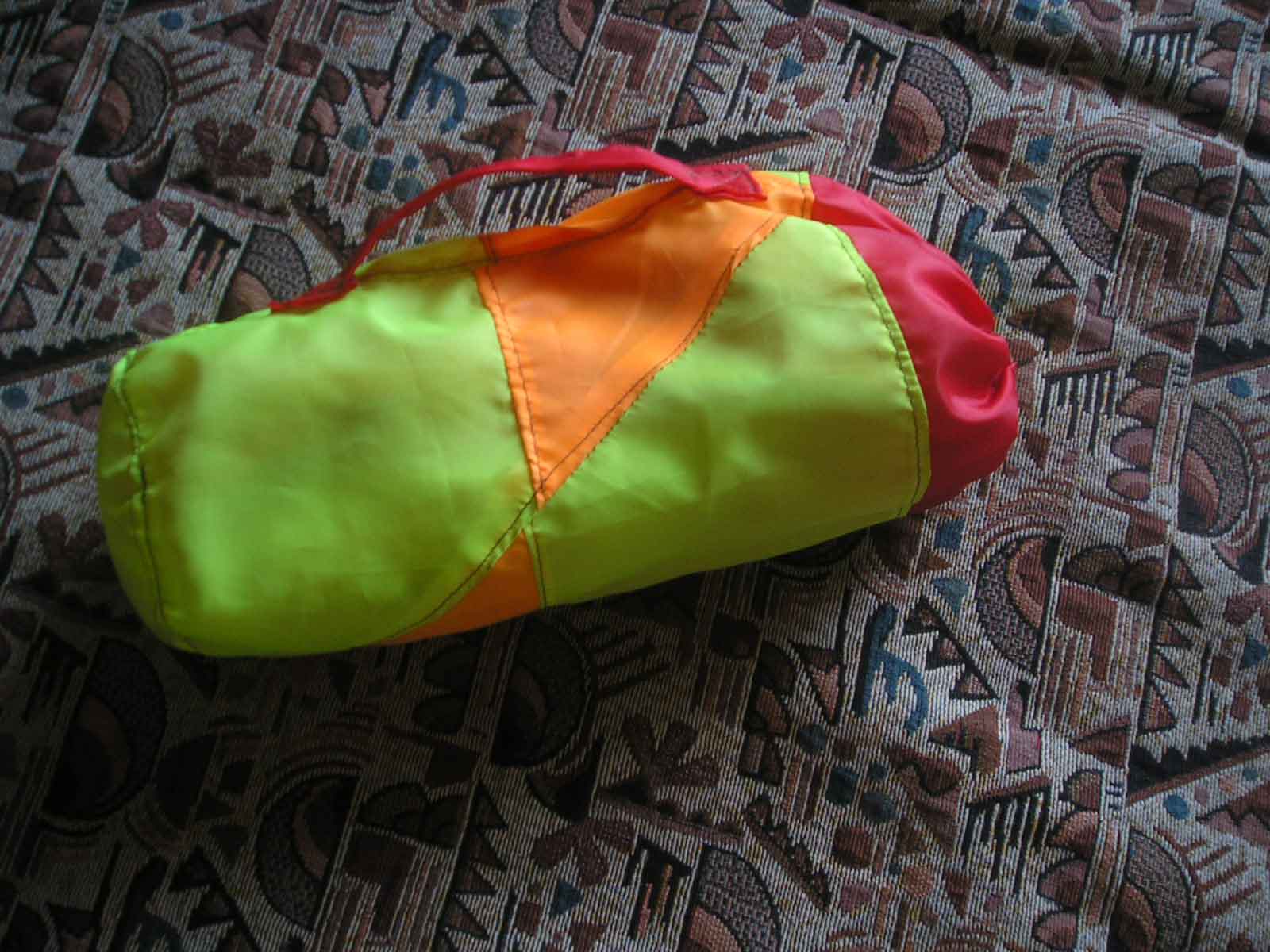

И вот такую сумочку для него сделал из остатков.
В сумме все это дело весит 200 грамм.
-
Вложение: 10.jpg
(Размер: 145.86KB, Загружено 1171 раз)
-
Вложение: 11.jpg
(Размер: 197.53KB, Загружено 1193 раза)
-
Вложение: 12.jpg
(Размер: 70.15KB, Загружено 1185 раз)
-
Вложение: 13.jpg
(Размер: 151.87KB, Загружено 1212 раз)
-
Вложение: сумка.jpg
(Размер: 134.03KB, Загружено 1185 раз)
|
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #24611 является ответом на сообщение #14096] |
Fri, 17 June 2011 12:16 |
|
|
Blackcat писал(а) Птн, 17 Июнь 2011 11:25очень хочу (уже 2 года) попробовать управлять кайтом. На этапе изготовления змея для ребенка наткнулся на кайты. и загорелся.
Остановился на модельке 2 м2 - тренировочный кайт. но для начала хотел бы начать с двух строп, а проектик у меня из 4-х строп.
Вопрос 1: места крепления строп изменятся или нет? (по мере настройки и опыта думаю прийду к 4-м стропам, но т.к. пока не имею представления, то сначала 2-е стропы)
2: Где побольше почитать про строповку?
|
|
|
|
|
|
|
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #24626 является ответом на сообщение #24620] |
Fri, 17 June 2011 17:21 |
|
|
Blackcat писал(а) Птн, 17 Июнь 2011 16:10Т.е. я так понял, что надо печатать выкройки с вот той кракобзякой снизу и делать 3 стропы?
Три стропы это на ПЛАНКУ!
Но в принципе этот кайт (речь идет о ТРЕНЕРЕ) может летать и на ДВУХ первых рядах! Относительно тормозов: точка схода разделяется на ЛЕВО и ПРАВО, а тут Два варианта как писал раньше - или объединяются по парно с основными и это будет двухстропный вариант (как на планку так и на ручки) или 4-х стропный вариант на ручки.
|
|
|
|
|
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #24737 является ответом на сообщение #12723] |
Sun, 26 June 2011 09:29 |
Blackcat
Сообщений: 13
Зарегистрирован: June 2011
|
Новичок+ |
|
|
Вот и дошло дело до швейной машинки .... и тут появилось куча вопросов.
1. На схеме по шитью написано: сложить низ1-низ2-Риб.
Но дуга шкурок в одну сторону а риба в ДРУГУЮ! делать надрезы по рибу?
2. какая последовательность шитья. сначала сшить ветх и низ по фронтальному шву, а потом вшивать риб. или как-то еще? попробовал так как написал, швы не сошлись промазал на 3 мм.
3. как предварительно фиксируют, просто руками очень тяжело.
Может кто опишет по подробней алгоритм сборки?
Заранее спасибо
[Обновления: Sun, 26 June 2011 09:31] Известить модератора |
|
|
|
|
|
|
|
|
|
|
|
|
|
]
