Re: ПИЛОТАЖКИ [сообщение #24752 является ответом на сообщение #12723] Tue, 28 June 2011 00:46 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   France
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Цитата:
На фотографиях видно, как выдуваются горбы примерно на 30% и 50 % по хорде по всему размаху. Подозреваю, что это результат сокрушительных ударов мордой о землю? Хотя, каких-либо странностей в поведении кайта не замечено.


Вот это МОНСТР! Very Happy

Всё-таки, диагональные усиления от петель, на нервюрах НУЖНЫ!!! Cool
1. Защита нервюр от диагонального растягивания и разрыва.
2. Равномерное распределение нагрузки от петель.

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #24756 является ответом на сообщение #24752] Tue, 28 June 2011 11:59 Переход к предыдущему сообщенияПереход к следующему сообщения
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
Гуру кайтостроения
Но на центроплане все нервюры застроплены, и всё равно бугры выдувает.
На пилотажках обычно стропят все рибы, и поэтому диагоналки не ставят.

ПРИДУМАЙ САМ!

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #24757 является ответом на сообщение #24756] Tue, 28 June 2011 12:57 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Amelin писал(а) Втр, 28 Июнь 2011 15:59
Но на центроплане все нервюры застроплены, и всё равно бугры выдувает.
На пилотажках обычно стропят все рибы, и поэтому диагоналки не ставят.

Нет, ты меня не правильно понял.

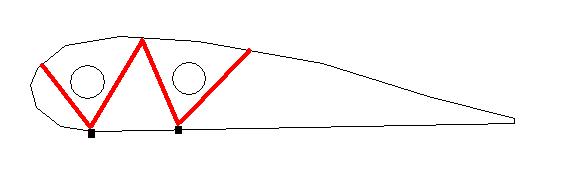

Я говорю не о диагональных нервюрах, а об усилении обычных нервюр (на картинке, красным).

index.php/fa/10045/0/

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #24758 является ответом на сообщение #24757] Tue, 28 June 2011 13:56 Переход к предыдущему сообщенияПереход к следующему сообщения
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
Гуру кайтостроения
Вон оно чё. Только стоит учесть, что под перепускными отверстиями петелек быть не должно. Если ещё буду пилотажки шить, то обязательно сделаю подобные усиления. И отверстия поменьше. Чтобы "начинающие" не угрохали.

ПРИДУМАЙ САМ!

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #24760 является ответом на сообщение #24758] Tue, 28 June 2011 14:47 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Amelin писал(а) Втр, 28 Июнь 2011 17:56
Вон оно чё. Только стоит учесть, что под перепускными отверстиями петелек быть не должно. Если ещё буду пилотажки шить, то обязательно сделаю подобные усиления. И отверстия поменьше. Чтобы "начинающие" не угрохали.

На счёт размещения перепускных отверстий Всё ВЕРНО! Cool
А на рисунке, это я так, быстро набросал, ляпнул дырки где попало. Smile Главное, было показать усиления.

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #24763 является ответом на сообщение #24760] Tue, 28 June 2011 22:39 Переход к предыдущему сообщенияПереход к следующему сообщения
ярослав
Сообщений: 209
Зарегистрирован: August 2009
Географическое положение: львів
Самодельщик со стажем
Рассматривал внутри парапланы, никаких усилений
( как на рисунке )не видел и дыры там огроменые, (правда есть диагональные усиления), на моем кайте строповка через одну, таких раздутий не наблюдал.
Фото нервюры немецкого параплана, но это мое имхо.может субъективное Smile index.php/fa/10046/0/
  • Вложение: нервюра.bmp
    (Размер: 88.33KB, Загружено 1172 раза)

[Обновления: Tue, 28 June 2011 22:40]

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #24764 является ответом на сообщение #24763] Wed, 29 June 2011 00:39 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Цитата:
Рассматривал внутри парапланы, никаких усилений


На парпаланах, я тоже не встречал таких усилений.
Может быть тряпка на нервюрах, более стойкая при диагональном растяжении.
А может, на парапланах и не бывает таких нагрузок.
Что будит с парапланом, если его как кайт, со всей дури, жахнуть мордой о землю?! Smile
Конечно, в парапланеризме, такое крайне редко встречается, если встречается вообще.
Но если и случится, нервюрам, мало не покажется. Confused

p.s.
Цитата:
«ГОРБЫ» и вмятины на верхней поверхности крыла и образующих нервюр обычно возникают из-за недостаточной жесткости материала нервюр по направлениям действия сил, неправильно выбранной конструкции усилений, а так же перетяжки нервюр системой неправильного отрегулированных по длине и конфигурации строп.

стр. 199, Иванов П.И. «Проектирование, изготовление и испытания парапланов»

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #24765 является ответом на сообщение #24763] Wed, 29 June 2011 11:58 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
ярослав писал(а) Втр, 28 Июнь 2011 22:39
Рассматривал внутри парапланы, никаких усилений
( как на рисунке )не видел и дыры там огроменые, (правда есть диагональные усиления), на моем кайте строповка через одну, таких раздутий не наблюдал.
Фото нервюры немецкого параплана, но это мое имхо.может субъективное Smile index.php/fa/10046/0/


Усиления есть на всех парапланах,Но они бывают разные.

На старых моделях усиления были в виде пришитой тесьмы по цепной линии.В местах петель иногда нашиты пластины жесткости из Дакрона, Майлара, на последних моделях иногда наклеивается самоклеющийся дакрон или рипстоп.
В последних моделях по цепной линии неусиливают..только вместе стропления. также применяется леска по передней кромке. есть и на задних..

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25271 является ответом на сообщение #12723] Thu, 04 August 2011 14:01 Переход к предыдущему сообщенияПереход к следующему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый
Всем привет, я доделываю дельту и хочу приступить к пилотажке фойлу Surprised . У меня такой выбор: либо шить Gual 2.7 с сайта http://www.wingine.nl/
либо шить трейнер кайт 2.0 (ссылка на который есть FAQ для новичков). В идеале конечно иметь 4 стропную пилотажку, т.к. вполне возможно что буду использовать для катания Smile
Пишу с компьютера где нету сурфплана (чтобы глянуть то, что шить буду Rolling Eyes ) Что посоветуете?

Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25272 является ответом на сообщение #25271] Thu, 04 August 2011 16:04 Переход к предыдущему сообщенияПереход к следующему сообщения
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
Гуру кайтостроения
Ты на 2-х метровой пилотажке далеко не уедешь, если только в сильный ветер и по льду. А так для первого кайта Тренер вполне подойдёт.

ПРИДУМАЙ САМ!

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25273 является ответом на сообщение #12723] Thu, 04 August 2011 16:33 Переход к предыдущему сообщенияПереход к следующему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый
А что насчёт Gual 2.7 ? Sad
-------------------------------
Добавлено:
22 секции Shocked д-рибы Shocked
Amelin спасибо что сообщили Smile
Будем шить Трейнера Twisted Evil

Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)

[Обновления: Thu, 04 August 2011 18:25]

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25274 является ответом на сообщение #25273] Thu, 04 August 2011 18:14 Переход к предыдущему сообщенияПереход к следующему сообщения
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
Гуру кайтостроения
Да нормальный кайт. Только там целых аж 22 секции и диагональные нервюры, причём идут они почему-то сплошняком. Тебе оно надо? Это ж пилотажка, зачем усложнять, если можно сделать проще? Хотя, решать тебе.

ПРИДУМАЙ САМ!

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25284 является ответом на сообщение #12723] Fri, 05 August 2011 17:01 Переход к предыдущему сообщенияПереход к следующему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый
Embarassed Сижу теперь на своем компьютере, лучще уж выложу проект Gual 2.7.
На нем нету Д-рибов и всего 18 секций.
  • Вложение: GUAL 2.7.sle
    (Размер: 6.62KB, Загружено 411 раз)


Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25285 является ответом на сообщение #25284] Fri, 05 August 2011 17:32 Переход к предыдущему сообщенияПереход к следующему сообщения
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
Гуру кайтостроения
Какой же это Gual 2.7 ? Это Gual 1.7.
Ты его переделал?

ПРИДУМАЙ САМ!

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25288 является ответом на сообщение #12723] Fri, 05 August 2011 18:56 Переход к предыдущему сообщенияПереход к следующему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый
Чёрт возьми! Shocked я единицу с двойкой спутал Embarassed

Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25294 является ответом на сообщение #25288] Fri, 05 August 2011 21:02 Переход к предыдущему сообщенияПереход к следующему сообщения
wing   Russian Federation
Сообщений: 220
Зарегистрирован: December 2007
Географическое положение: МОНЧЕГОРСК
Самодельщик со стажем
шей Swift не парь себе мозг! летает отлично, строп минимум, шить почти нечего.
  • Вложение: swift 1m2 tip.sle
    (Размер: 6.35KB, Загружено 431 раз)
  • Вложение: swift 1m2.sle
    (Размер: 6.37KB, Загружено 417 раз)

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25295 является ответом на сообщение #25294] Fri, 05 August 2011 21:14 Переход к предыдущему сообщенияПереход к следующему сообщения
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
Гуру кайтостроения
Вот ещё один проект. Размер 1.7 м2. Пошит и облётан мной.
Если принципиально, можно застропить все нервюры, и на ушах поставить угол атаки 4 градуса.

ПРИДУМАЙ САМ!

[Обновления: Fri, 05 August 2011 21:17]

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25296 является ответом на сообщение #12723] Fri, 05 August 2011 21:20 Переход к предыдущему сообщенияПереход к следующему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый
Спасибо за предложения, у меня возник вопрос:
Можно ли использовать Брючную ленту (15 мм, продавцы сказали "они стандартом идут") как петельки для строп? У нее ребрышко (край) прошито то ли ниткой то ли утолщение, срезать или оставить? 15 мм думаю широкая слишком, пополам складывать?

Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25297 является ответом на сообщение #25296] Fri, 05 August 2011 21:24 Переход к предыдущему сообщенияПереход к следующему сообщения
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
Гуру кайтостроения
Я такую использовал для петелек. Тоже с таким утолщением с краю.
Обрезать не надо, и так пойдёт.

ПРИДУМАЙ САМ!

Известить модератора

Re: ПИЛОТАЖКИ [сообщение #25298 является ответом на сообщение #12723] Fri, 05 August 2011 21:26 Переход к предыдущему сообщенияПереход к предыдущему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый
а пополам ненадо? целиком как-то толстовато Embarassed

Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)

Известить модератора
