От А до Я или без вопросов. [сообщение #26407]

Mon, 07 November 2011 21:35

Sancho

Сообщений: 347
Зарегистрирован: February 2010
Географическое положение: г.Донецк

Гуру кайтостроения

Этап 1.
Как правильно распечатать лекала проекта?
Прежде всего, работу надо начать с установки программы Surfplan.
После ее установки, в папку (куда была установлена данная программа) следует скопировать таблетку под названием RunSurfPlan и через нее непосредственно всегда запускать данную программу.
Перезагружаем наш компьютер.
После его перезагрузки, для удобства, в папке с программой можно создать папку, куда будем мы и сохранять проекты (парапланов, кайтов, парасок, гибридов(болонники)), папку называем любым именем, к примеру «Проекты».
А где же взять проект?
Проект мы берем, как вы уже догадались, на сайте www.kiting.org.ua.
Обычно, проверенные и летающие проекты выложены в архивах.
Что касается принтера:
Необходимо в установках принтера поставить галку в пункте «Предварительный просмотр» . Тип бумаги обычно А4 (домашний принтер и стандартное офисное оборудование). Расход чернил или тонера: как вам угодно (думаю на высоком расходе чернил или тонера вы не уйдете в убыток т.к всего то печатаем тонкие линии Smile

)

Ну и моя заметка: лучше печатать на лазерном принтере т.к быстрее- экономичнее- не надо ровнять печатающую головку как на струйных- а если хотите меньше клеить, то можно печатать на принтере формата А3 или А0
Начнем:
- Открываем наш любимый Surfplan через таблетку.
- Открываем проект (обычно имеет название шкура, нервюры, ряды или что-нибудь в этом роде).
- Нажимаем на кнопку Print.

Появляется окно печати проекта от программы.
Выставляем такие настройки:
index.php/fa/10601/0/

Что такое "Сепарейт"? - Клеим все лекала по цепной линии в длину (самая затратная печать в бумаге, но не на много, макс. 50 листов).
Что такой "Профиль поинт"? - Программа ставит Реперные точки по которым собираем купол. (Самая распространенная ошибка новичков - печатают без них)
Далее нажимаем на кнопку "Chage..."
Что здесь?

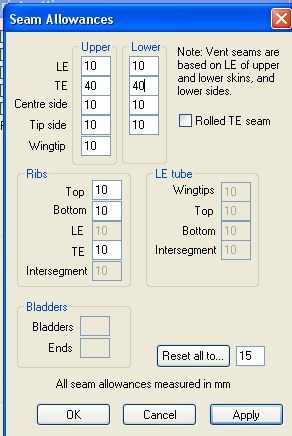

Здесь выставляем припуски на швы.
Обычно он 10 мм. (Разные фирмы делают по разному: 10мм, 12мм, 15мм) Но! если ткань средней прочности,то целесообразно сделать 15мм.
Почему в 2-х пунктах стоит 40мм?
Это задняя кромка - после сборки купола, мы ее ровняем ножницами и подворачиваем.
Припуски стоять должны как на картинке (то есть везде припуск 10мм кроме задней кромки (ее лучше не менять), если припуск нужен больше, то в правом нижнем углу вбиваем свой припуск, нажимаем "Ролл" (все припуски изменены на вбитый вами) не забудте поставить в ручную 40мм, на задних кромках нижних и верхних панелей(как на предыдущем варианте) :
index.php/fa/10602/0/

Нажимаем "Ок", еще раз "Ок".
Идет прогрузка. Прогрузка завершена. Открывается предварительный просмотр.
Чутка листаем. Нажимаем на просмотр с конца. возвращаемся на пару листов назад. Должны видеть подобную картинку нервюры и нанели проекта с точками.
Вот так :
index.php/fa/10603/0/

Жмем кнопку "На печать" и печатаем.
P/S: предварительно запаситесь бумагой, часть ее вставьте в принтер и на печать. Другие части проекта ( в часности относится к проектам со строповкой) печатаем только таблицу строп - это 3 лист от всего проекта. В печати выбираем печать с 3 по 3 страницу. Остальное соответственно.
И еще, бывает Surfpla подглюкивает (печатет криво и что-то в этом роде), просто выбираем из проекта нужную страницу и печатаем ее заново или аккуратно правим сами карандашом, ластиком и линейкой.
Ну и кол-во листов необходимых для печати указывается на всех страницах лекал в левом верхнем углу.
Удачи!

Вложение: Новый рисунок (12).jpg
(Размер: 72.61KB, Загружено 1309 раз)
Вложение: Новый рисунок (11).jpg
(Размер: 64.43KB, Загружено 1118 раз)
Вложение: Новый рисунок (10).bmp
(Размер: 17.46KB, Загружено 1152 раза)
Вложение: Новый рисунок (8).jpg
(Размер: 29.14KB, Загружено 1116 раз)
Вложение: Новый рисунок (9).jpg
(Размер: 25.51KB, Загружено 1131 раз)
Вложение: Новый рисунок (3).jpg
(Размер: 39.88KB, Загружено 1129 раз)

"Летать и строить, строить и летать" С.П.Королев
