| Re: Кино под открытым небом [сообщение #27014 является ответом на сообщение #27013] |
Sun, 25 December 2011 16:15   |
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
|
Гуру кайтостроения |
|
|
Приветствую!
Судя по вашему неудержимому рвению, по тому, что вы имеете, и что вы хотите. А хотите вы, практически готовый проект. И использовать собираетесь ни у себя во дворе или на даче, чтобы показывать на таком экране детям мультики. Судя по всему этому, вы преследуете коммерческие цели. Следовательно сделать такую пневмоконструкцию самостоятельно, будит вам нелегко.
Теперь, по сути.
Конструкция ни такая уж и сложная. Если заняться этим вопросом.
И проект можно сделать и выкройки.
Но вот сшивать уже придётся в отдельном просторном помещении. Дома или в квартире, такую конструкцию хоть и можно сшить, но будит это АДСКИ СЛОЖНО!!!
И обычная бытовая машинка, тут уже не подойдёт! Нужно что-то по серьёзнее, промышленное.
Что касается вентилятора.
Под такую конструкцию, нагнетательвоздуха, придётся покупать заводской.
И по мощности примерно такой же, как для небольших надувных детских аттракционов.
p.s. Это хорошо что вы стремитесь к творчеству. Но если это всё с коммерческим замыслом, то подумайте, сможете ли вы осилить такой проект?! Или проще будит купить или взять в аренду.
|
|
|
|
|
|
|
|
 Re: Кино под открытым небом. КиноПокатушки! [сообщение #27025 является ответом на сообщение #27024] |
Mon, 26 December 2011 13:16 |
70104
Сообщений: 5
Зарегистрирован: December 2011
Географическое положение: Ивановская об...
|
Новичок |
|
|
цитата из кинофильма "Человек с бульвара Капуцинов"
- Вот так мы отдыхаем, Джонни... А душе хочется чего-то другого... Светлого, большого...
- Как ты сказал?! Светлого, большого?!
- Ну да...
- Так ведь именно за этим я сюда и приехал! У тебя есть белая простыня?!
- Джонни, Джонни! ?!?
Всем привет! Да спасибо за ответы! Согласен полностью и без возражений на все ответы....
Расскажу короткои по порядку о моем хобби.
НАЧАЛО:
Началось это все с самостоятельного создания проектора из оверхеда...
подробнее о создании тут http://diyprojector.info/forum/forum/15-lcd-proektor-svoimi- rukami/
идея блуждала 2 года в воздухе. Вот наконец свершилось... в начале этого года я осветил большую стенку своей квартиры,
далее больше...решил показать фильм в кругу своих друзей и выбрал фильм в памяти Виктора Цоя "Игла".
Проекция состоялась на стене Речного вокзала в центре города 15 августа 2011 года.
Всё делалось экспромтом и с поддержкой группы друзей Более подробно можно посмотреть в группе http://vkontakte.ru/club29401916
ПРОЦЕСС меня увлек!
Время шло, собирал информацию по экрану, было много о чем технически поразмыслить....:
ДАЛЕЕ Купил б/у баннер размером 4,5м х9 м и вечером вешал на здание в месте где потемней... было много трудностей с натяжкой...
Хотя как вариант для первых показов было нормально (пришлось купить у человека - паука "когти" электрика для ползания по деревьям...
Начал искать варианты:
Деревяный каркас, треугольные фермы для дискотек, стена дома, на грузовике - фура с боку,
растяжка между двух деревьев (зданий)
Надувной вариант оказался самым оптимальным решением для данной задачи:
"+" Много плюсов - самое главное мобильность! Приехал, надул - показал - свернул, убрал в сумку.
"-"минусы были приведены в ответах - большая парусность....порывом ветра может унести ЭКРАН в "космос"!
Появилось много технических параметров при ночном показе...(задавайте вопрос - расскажу подробней)
Проецировал любимые фильмы и собирал друзей ... это не коммерческий вариант, хотя я просчитывал разные варианты....
Потом поиск в интернете вывел меня на сайт где делают надувные экраны (питерская фирма Эдвенче) цены нормальные российские,
да вот только бюджет для меня крупноват -(от 80-230 тыс. руб.)....я задумался о других вариантах, начал искать и наткнулся
на китайских производителей.... цена существенно ниже... да вот качество пощюпать далековато....Вот и рассматриваю один
из вариантов сшить свой экран благо Ивановский край радует обилием разных тканей....
На данный момент готовлюсь к весенним ПОКАТУШКАМ и собираю уличный проектор (защита от дождя, сырости...)
мощностью 400 вт (был оверхед с лампой 250 Вт). Есть уже купленный генератор на 3 кВт.
Планирую сшить пневмоэкран (без выгоды, не коммерческой цели) а для сбора друзей под большым экраном далеко от города
в в лесном массиве, благо в наших краях много красивых мест... Могу сделать офицальное приглашение человеку с форума,
да всем кто хочет летом побывать на природе - ДОБРО ПОЖАЛОВАТЬ к на Волгу.... а зимой покататься на льду под крылом....
- Идея 9 мая - Вечер, улица, кино - черно белое с военной тематикой.
- идея показ - Пасха - ночь, образы икон на белом храме.
- идея показ - OpenAir на пляже летом!
- идея показ - вечер, зима, каток...
- идея показ - Футбол в кругу друзей на приватной территории...
и много чего еще... будет сделан экран, приглашайте - ваш бензин - наши идеи!
Вот как то так. Если есть наработки по созданию пневмоконструкций - подскажите кто чем может. Какая ткань,
расскрой, расчет для объема и выбора вентилятора, какие тонкости встречаются при создании пневмоконструкций...
Заранее благодарен критику и конструктору и творцу ....
Все действия по созданию могу выкладывать на сайте и поддерживать тему подробным описание действия...
СОЗДАНИЕ ГРУППЫ: в городе.... http://vkontakte.ru/club29401916
ВДОХНОВИЛО: антипопкорн кино в Иванове...http://vkontakte.ru/antipopcorn37
КОЛЛЕГИ: Верхняя Салда, Екатеринбургская область,
www.киноавто.рф
http://vkontakte.ru/club23206870
http://www.youtube.com/watch?v=GiuYZTlX-vg
-

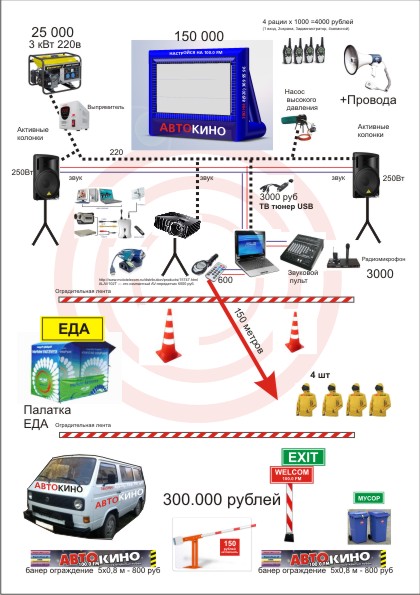

Вложение: схема.jpg
(Размер: 74.75KB, Загружено 469 раз)
-

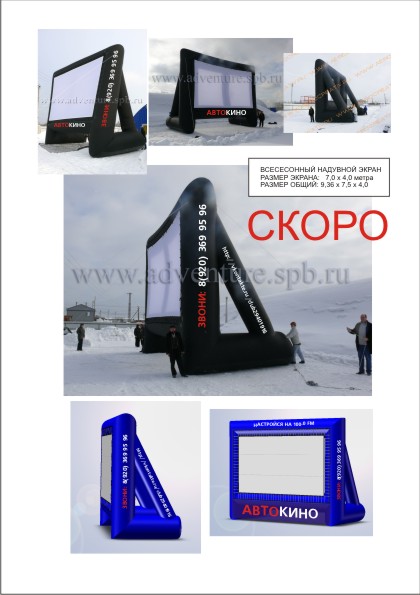

Вложение: экран.jpg
(Размер: 52.77KB, Загружено 581 раз)
-
Вложение: рекламк.jpg
(Размер: 47.90KB, Загружено 465 раз)
|
|
|
|
|
|
|
|
| Re: Кино под открытым небом [сообщение #27028 является ответом на сообщение #27027] |
Mon, 26 December 2011 18:40 |
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
|
Гуру кайтостроения |
|
|
Royzman писал(а) Пнд, 26 Декабрь 2011 22:12А если сделать типа каркас как на баллонниках.Накачивать через сосок электронасосом для лодок, потом заткнул сосок и все.(вентелятор не гудит и не раздражает.)
Крой довольно простой.
Что думаеш?
Не лучший вариант.
Чтобы такое осуществить, нужно будит делать 2 оболочки. Первая - силовая (внешняя из ткани), вторая воздухонепроницаемая (внутренняя, из латекса и т.п.).
Можно попробовать сделать по технологии Вениловых шаров.
Но это нужно найти много винила + качественно его сварить (склеить).
Но даже если и получится реализовать один из этих вариантов, малейший прокол, всё испортит!
А мелкие проколы искать очень трудно!!!
С вентилятором всё гораздо проще!
Оболочка одна. И швы герметизировать не нужно.
И любой прокол, в плоть до того, если кто решит ножичком ткнуть или полоснуть будут не заметны для конструкции. Вентилятор создаёт давление с запасом и непрерывно!
|
|
|
|
|
|
| Re: Кино под открытым небом [сообщение #27061 является ответом на сообщение #27027] |
Fri, 30 December 2011 11:24 |
70104
Сообщений: 5
Зарегистрирован: December 2011
Географическое положение: Ивановская об...
|
Новичок |
|
|
Всем привет! Всех с НАСТУПАЮЩИМ!
Спасибо за интерес проявленный к данной теме.

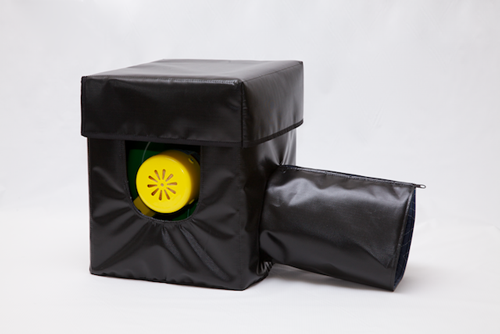

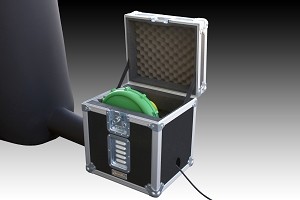

Для того чтобы двигатель меньше гудел и не создавал неудобство при просмотре фильма его закрывают в специальный сшитый сумк.... узрел на буржуйских сайтах.... заходим в большой магазин разных сумок и подбираем под формат уже купленного компрессора...а потом перешиваем.... или несем в ателье.... вот фотки...
На последнем КИНОпросмотре в лесу у нас был генератор 3 кВт, и 50 метров провода.... Унесли за бугор и звука работающего двигателя -снизился до ноля децибел...!
|
|
|
|
| Re: Кино под открытым небом [сообщение #27063 является ответом на сообщение #27029] |
Fri, 30 December 2011 11:44 |
70104
Сообщений: 5
Зарегистрирован: December 2011
Географическое положение: Ивановская об...
|
Новичок |
|
|
Балонник ответ - нет! Постоянно подкачивающий компрессор да! Китайские производители продают по цене 100 американских денег. мощность 0,7 кВт. Довольно хороший вариант...
Да раскрой простой как никогда да только нужно подготовить его правильно и придумать как расчитать при метровых форматах(это на столе не раскроишь)
Может кто знаком с технологией раскроя больших форматов... Тонкости технологиии....(я видел как делают большие палатки из банеров.... берется нить с мелом отмеряется длина, натягивается нить между А и Б и резко опускается вниз.... и получается длинная ровная линия для реза длинной от 1 метра 20 метров). Вот такой вариант технологии.
На данный момент меня интересует какую ткань нужно взять, чертеж раскроя в деталях и формат в проекции. Поэтапное сшивание деталей. Расчет объема конструкции для выбора правильно вентилятора. Я сам профессионально владею Корелом с 94 года. И могу сделать чертежи в чистовую с карандашной сканировки...

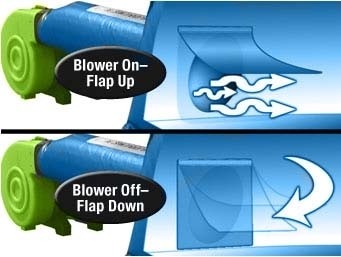

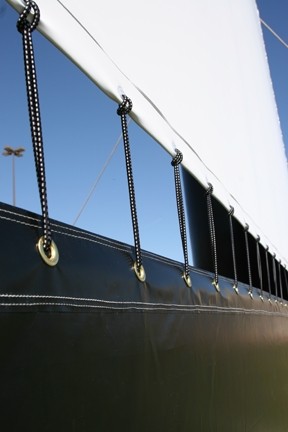

Вот еще технические тонкости узрел на буржуйских сайтах... фото отчет
Еще вопросы:
Какую молнию использовать...
Клеить ткань клеем или термически проклеивать или сшивать....
|
|
|
|
| Re: Кино под открытым небом [сообщение #27064 является ответом на сообщение #27029] |
Fri, 30 December 2011 11:48 |
70104
Сообщений: 5
Зарегистрирован: December 2011
Географическое положение: Ивановская об...
|
Новичок |
|
|
BALLOON писал(а) Пнд, 26 Декабрь 2011 19:03Такую конструкцию
http://www.kiting.org.ua/forum/index.php/fa/10808/
с такими размерами, если сделать полностью герметичной, накачивать
- насосом ручным или ножным, придётся сутки не иначе! И не факт, что нужное опорное давление будит достигнуто!
- автомобильным эктро-компресором, - несколько часов если не весь день! Давление, может и получится создать.
- центробежным вентилятором, можно будит накачать за 15...20 минут! И давление будит нужное и проколы не повлияют на работу пневмоконструкции.
p.s. я уже давно отказался от идеи использовать герметичные оболочки там где можно использовать обычные.
Да надо учитывать мобильность данного экрана и в этом случае будут появляться маленьки проколы и дефекты ткани.... Нужен постоянный компрессор....
|
|
|
|
| Re: Кино под открытым небом [сообщение #27070 является ответом на сообщение #27013] |
Fri, 30 December 2011 19:01 |
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
|
Гуру кайтостроения |
|
|
С НАСТУПАЮЩИМ!!!
Чтобы кроить большие форматы, для начало нужно большое помещение.
В не зависимости, будут ли размеры отмеряться по линейке или по готовым выкройкам.
Исключение, если раскрой крупных деталей, будит дробиться на более мелкие.
Что касается ткани.
Не могу сказать точно, что за ткань используется на подобных фирмовых пневмоконструкциях.
Но на вид и на ощупь она походит на плотный Оксфорд, Кордуру.
Хотя, вполне возможно, что ПВХ ткани, тоже сейчас используют.
Чтобы сделать раскрой такой конструкции, нужно хорошо знать тригонометрию.
У меня, времени и терпения не хватило, чтобы её постичь, и я нашел другой путь.
Раскрой пневмоконструкций, в зависимости от сложности, я делаю в 3D-Max или T-FLEX CAD.
Описать весь алгоритм действий в этих программах, не смогу. Это долгая песня.
Но по отдельным, конкретным вопросам, постараюсь ответить.
Поочередность сшивания деталей, можно выяснить, когда будишь делать уменьшенную (рабочую) копию, модель этой пневмоконструкции.
Объём конструкции, я бы попробовал посчитать в T-FLEX CAD.
Владения королом, это хорошо! Пригодится!
Но при создании такой пневмоконструкции (на данный момент) я бы сразу начал с 3D-модели.
Мне так проще и быстрее. На бумаге скоро совсем разучусь чертить.

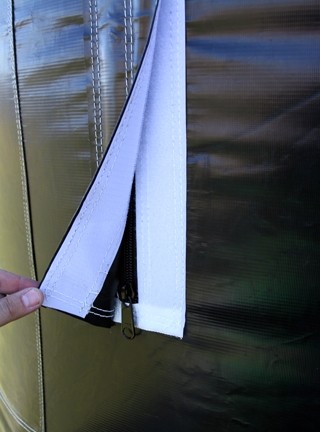

Что касается молнии. Я использовал и «трактор» и «спирать». Но лучше будит проверить, какая из них прочнее.
Обычно, пневмоконструкции с постоянной подкачкой, сшивали. Сейчас, при появлении ПВХ тканей, вполне возможно, что сваривают или склеивают.
Я просто сшивал. Швы не герметизировал.

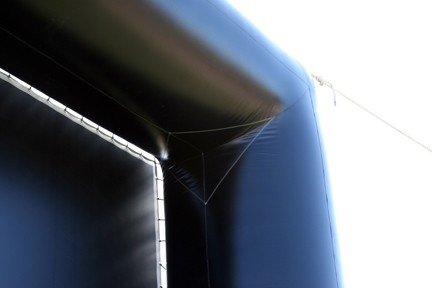

p.s. вот на этих фото, судя по внешнему виду и по глянцу, ткань похожа на ПВХ.
http://www.kiting.org.ua/forum/index.php/fa/10830/
http://www.kiting.org.ua/forum/index.php/fa/10832/
http://www.kiting.org.ua/forum/index.php/fa/10833/
Я из подобной ткани пробовал шить, но это уже отдельная песня.
Пока будишь готовить проект, раскрой, изучай свойства материалов. У всех свои плюсы и минусы.
|
|
|
|
|
|
| Re: Кино под открытым небом [сообщение #27094 является ответом на сообщение #27013] |
Sun, 01 January 2012 10:26 |
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
|
Гуру кайтостроения |
|
|
Цитата:Похоже чем тона банернуюткань....
Для баннеров, для автомобильных тентов, для палаток и летних кафе, для надувных лодок и катамаранов и т.д. это и есть ПВХ ткани.
Только все они отличаются по плетению (армирующей сетке), по плотности, весу и свойствам.
Цитата:А так в айсберге есть специальная ткань для пневмоконструкций , варится типа оксфорда с пвх покрытием...
Слышал о такой. По плотности и плетению похожа на Оксфорд, но с ПВХ пропиткой.
Но, прежде чем что-либо делать из такой, я провёл бы ряд тестов.
По отзывам мастеров, пропитки на долго не хватает (на сколько точно не знаю), начинает лопаться, крошиться и высыпаться.
Показывали мне изделия из такой ткани, с разрушившейся пропиткой.
Когда увидел, сразу вспомнил свою старенькую подвеску. Похоже, она тоже была сшита из такой же ткани, потому как внутренняя сторона выглядела так же!
|
|
|
|
| Re: Кино под открытым небом [сообщение #27140 является ответом на сообщение #27094] |
Thu, 05 January 2012 16:59 |
 |
Rave_n
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
|
Гуру кайтостроения |
|
|
по-поводу накачки все пневмоконструкций... я далек от этого, но читал что проблема такие большие вещи быстро накачать... думаю что поддерживать давление уже накачанного объема менее мощными компрессорами проще. Смотрел нэшенал географик про Аэробус. и увидел одну идею, которая может вам помочь... вот видео: http://rutube.ru/tracks/1275939.html?v=7bcdc5f16b52a94d12793 99331f28e23
смотреть надо с 30 минут... и до 36....
хотя лучше посмотреть конечно все... интересно.
