Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38413] Fri, 29 January 2016 23:38 Переход к следующему сообщения
Samyck   Ukraine
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
Новичок со стажем
Короче решил пошить змея, раскрутил себя на 15квм рипстопа 65г/м. Благодаря Pass Определился с проектом. Решил пошить мегафойл шуры , только на 4квм. Сюрфплан не накосячил и мы клеяли и резали.
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38414 является ответом на сообщение #38413] Fri, 29 January 2016 23:50 Переход к предыдущему сообщенияПереход к следующему сообщения
Samyck   Ukraine
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
Новичок со стажем
Фотки большие,нужно переформатировать...
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38419 является ответом на сообщение #38413] Sat, 30 January 2016 10:14 Переход к предыдущему сообщенияПереход к следующему сообщения
Samyck   Ukraine
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
Новичок со стажем

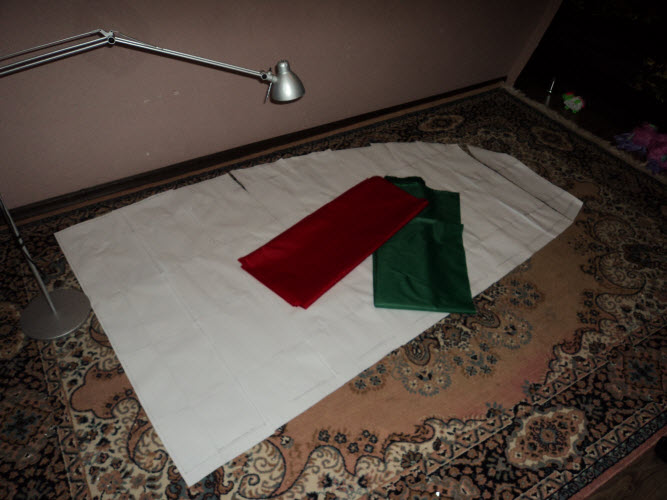

index.php/fa/12792/0/с фотками разобрался:index.php/fa/12793/0/
  • Вложение: DSC08137.JPG
    (Размер: 47.16KB, Загружено 1418 раз)
  • Вложение: DSC08140.JPG
    (Размер: 70.34KB, Загружено 1357 раз)

[Обновления: Sat, 30 January 2016 10:30]

Известить модератора

Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38420 является ответом на сообщение #38413] Sat, 30 January 2016 10:29 Переход к предыдущему сообщенияПереход к следующему сообщения
Samyck   Ukraine
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
Новичок со стажем
index.php/fa/12794/0/

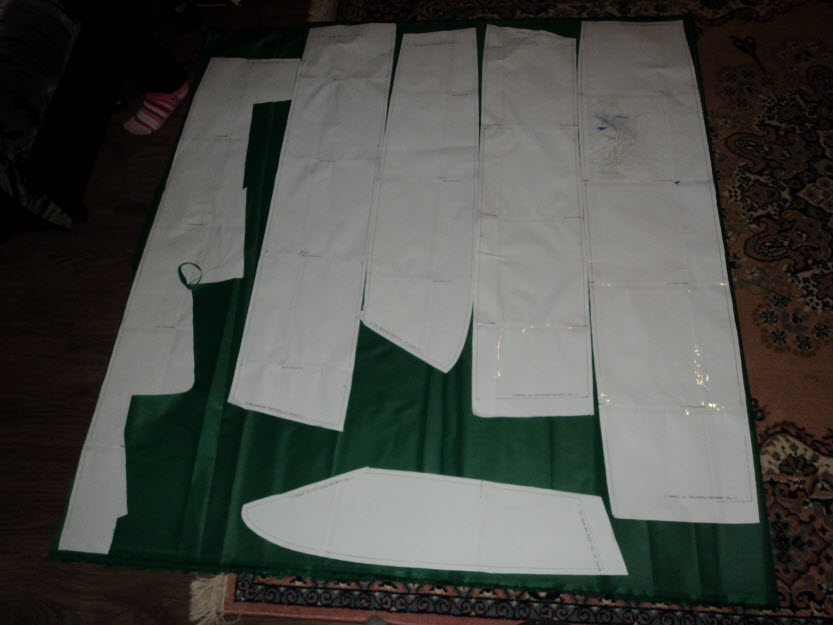

Вот половинка крыла. С цветом ткани как-то вышло не очень, покупал вслепую, оттенки представлял другие, ну ничего страшного, по настоящему змеиный раскрас получиться Very Happy .
  • Вложение: DSC08141.JPG
    (Размер: 65.64KB, Загружено 1358 раз)
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38421 является ответом на сообщение #38413] Sat, 30 January 2016 10:35 Переход к предыдущему сообщенияПереход к следующему сообщения
Samyck   Ukraine
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
Новичок со стажем
Облазил все швейные магазины в городе, нет лавсановых ниток нигде, именно 40ЛЛ я не нашёл. Может есть альтернатива?

По ходу дела мониторю шнуры для строп, пока не определился совсем что на подкуполку ставить, нужен максимально бюджетный вариант:
http://podvoh-m.com.ua/p147626210-kaponovyj-shnur-f15mm.html
склоняюсь к такому...
жду советов от кайтостроителей с Украины, какие материалы нынче актуальны.?

[Обновления: Sat, 30 January 2016 12:25]

Известить модератора

Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38422 является ответом на сообщение #38421] Sat, 30 January 2016 22:02 Переход к предыдущему сообщенияПереход к следующему сообщения
NailMan   Russian Federation
Сообщений: 93
Зарегистрирован: June 2012
Географическое положение: Москва
Бывалый+

40ЛЛ вроде таких и не бывает, 45ЛЛ берите

насчет цветов: как я понял заморочек с продольными расцветками нет, потому делайте верх один, низ другой и пару панелей с ушей инвертируйте цветами. Будет чуть посимпатичней и примерно вот так выглядеть(здесь тоже цвета немного ужасны, брал что было в наличии):
http://nailalex.dyndns.org/?p=388

[Обновления: Sat, 30 January 2016 22:05]

Известить модератора

Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38423 является ответом на сообщение #38422] Sun, 31 January 2016 06:58 Переход к предыдущему сообщенияПереход к следующему сообщения
игорь   Russian Federation
Сообщений: 2047
Зарегистрирован: December 2009
Географическое положение: Россия
Гуру кайтостроения
у нас вроде были 40лл но точно не могу сказать )

Ветер знает, где меня искать...!!
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38424 является ответом на сообщение #38423] Sun, 31 January 2016 07:00 Переход к предыдущему сообщенияПереход к следующему сообщения
игорь   Russian Federation
Сообщений: 2047
Зарегистрирован: December 2009
Географическое положение: Россия
Гуру кайтостроения
молодцы!! Smile

Ветер знает, где меня искать...!!
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38425 является ответом на сообщение #38413] Sun, 31 January 2016 13:51 Переход к предыдущему сообщенияПереход к следующему сообщения
Samyck   Ukraine
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
Новичок со стажем
index.php/fa/12797/0/
index.php/fa/12796/0/
index.php/fa/12795/0/

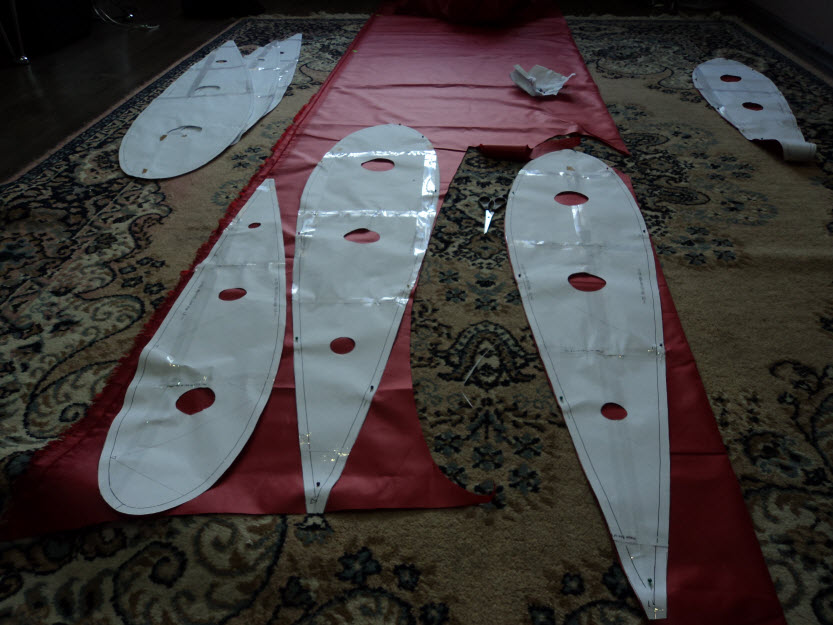

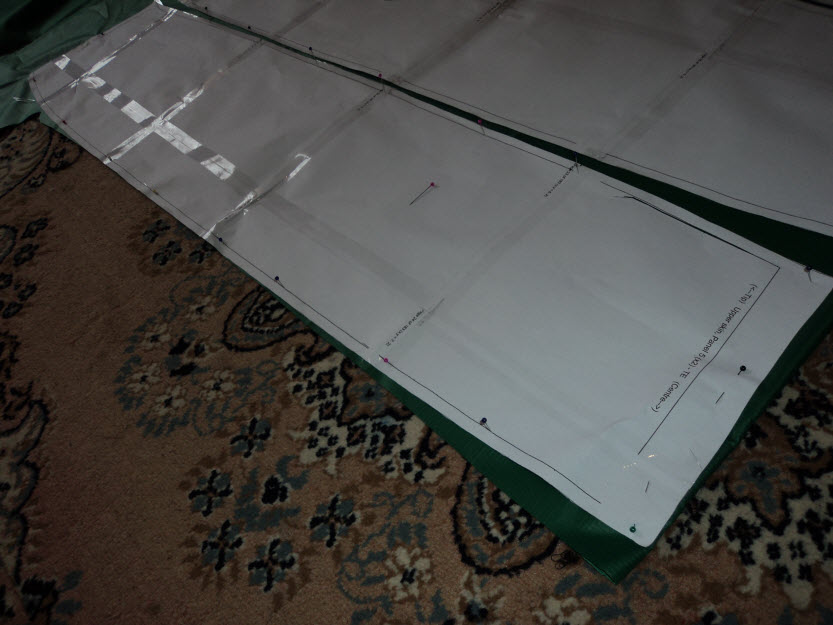

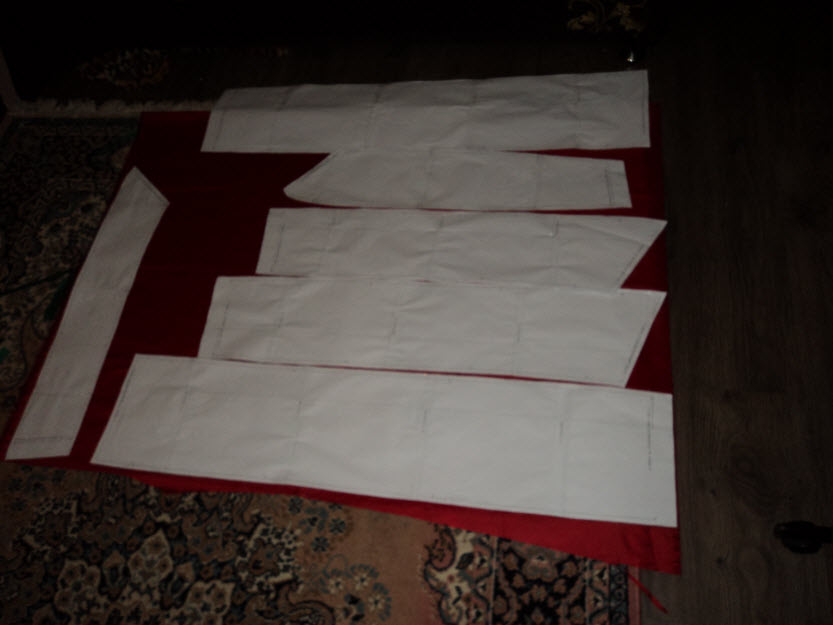

Потихоньку вырезаю детали, сразу по две, прикрепил выкройку иголками и режу ножницами, паяльником вонять нельзя Confused , думаю потом кромки всё таки паяльником приплавлю, хотя ткань как клиёнка только внаглую можно растрепать.

Может нитки какие - то другие можно использовать, синтетика главное чтобы была?

  • Вложение: DSC08144.JPG
    (Размер: 123.80KB, Загружено 1369 раз)
  • Вложение: DSC08143.JPG
    (Размер: 103.82KB, Загружено 1358 раз)
  • Вложение: DSC08150.JPG
    (Размер: 79.10KB, Загружено 1431 раз)

[Обновления: Sun, 31 January 2016 14:13]

Известить модератора

Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38426 является ответом на сообщение #38425] Sun, 31 January 2016 14:50 Переход к предыдущему сообщенияПереход к следующему сообщения
NailMan   Russian Federation
Сообщений: 93
Зарегистрирован: June 2012
Географическое положение: Москва
Бывалый+

45ЛЛ используйте. Они армированные(лен-лавсан).

насчет кромок - резать сразу надо было паялом. Потом уже опаливать поздняк. Резанное поползти легко может под нагрузкой
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38427 является ответом на сообщение #38413] Sun, 31 January 2016 17:20 Переход к предыдущему сообщенияПереход к следующему сообщения
Samyck   Ukraine
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
Новичок со стажем
В магазинах ниток нет, в тырнэте - только ящиками Laughing .
Думаю в процессе шитья готовые швы паяльничком слегка поялозить и всё, получиться, я уверен не разлезется Very Happy .
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38428 является ответом на сообщение #38427] Sun, 31 January 2016 20:06 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass   Ukraine
Сообщений: 7483
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения

Нитки можно брать любые достаточно крепкие. Очень хорошо идет капрон. У нас он продается на больших боббинах Диаметром миллиметров 50 и длиной 150 нитка №3 называется у продавцов.

Для строп самый бюджетный приемлемый вариант - шторный шнур для жалюзей. Продается там же где и жалюзи на базарах. Витой капрон очень тянется под нагрузкой. Для оценки стропы нужно нагрузить ее максимальной рабочей нагрузкой и посмотреть вытяжение. 1-2% отличнаЯ стропа. До 4-х приемлемая для не очень ответственных (типа пилотажки) кайтов. Больше 5 брать не стоит, гарантирует кучу гемора в настройке и в полете.

Когда слегка "елозят" паяльником думаешь он воняет меньше?. Хорошо вырезать осторо заточенным паяльником (длиннй носик) под обычную линейку на металлической пластине (у меня дюралевая). Разрез получается очень точным и практически не воняет, т.к. паяльник ведется быстро под линейку.

Отдельный респект за то, что сумел получить поддержку всей семьи. А 4 метровый кайт легко покатает младших ее членов пока подрастут.
Very Happy

[Обновления: Sun, 31 January 2016 20:09]

Известить модератора

Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38429 является ответом на сообщение #38428] Sun, 31 January 2016 22:05 Переход к предыдущему сообщенияПереход к следующему сообщения
NailMan   Russian Federation
Сообщений: 93
Зарегистрирован: June 2012
Географическое положение: Москва
Бывалый+

Pass писал(а) Sun, 31 January 2016 21:06

Когда слегка "елозят" паяльником думаешь он воняет меньше?. Хорошо вырезать осторо заточенным паяльником (длиннй носик) под обычную линейку на металлической пластине (у меня дюралевая). Разрез получается очень точным и практически не воняет, т.к. паяльник ведется быстро под линейку.

Я парамодели(в т.ч. и 4м2) режу на стекле. Наклеил 6мм стекло на кусок фанеры(250х1525мм) и на нем все детали прекрасно режутся без вони. Режу как паяльником, так и немецким термоножом. Когда резал с обратной стороны на фанере - дымок был конечно и порой щепочки прилипали, а на стекле край заваривается просто идеально - даже на ощупь оплавление края не ощущается.
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38436 является ответом на сообщение #38413] Tue, 02 February 2016 00:21 Переход к предыдущему сообщенияПереход к следующему сообщения
Samyck   Ukraine
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
Новичок со стажем
index.php/fa/12799/0/

index.php/fa/12798/0/

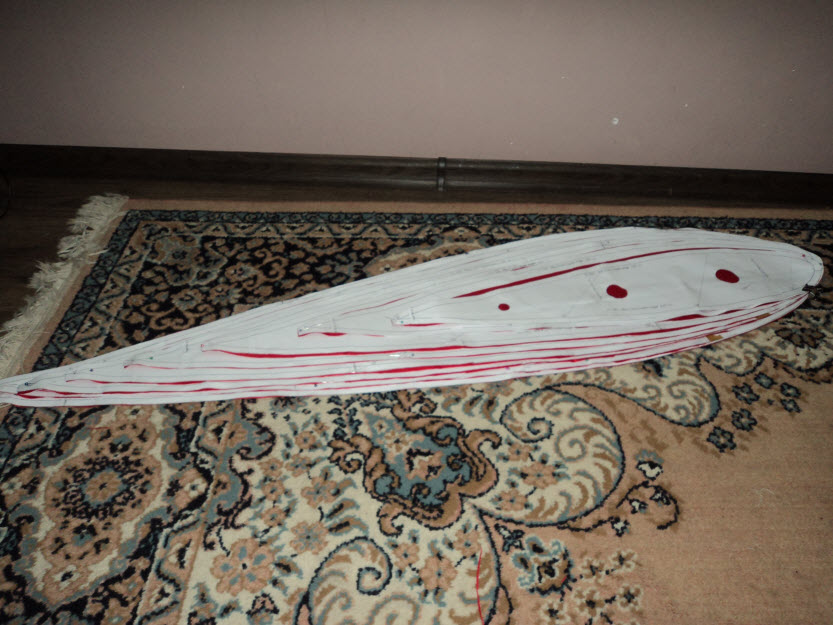

Ткани хватило впритык, 15 квадратов на 4кв. кайт. Надеялся что остатки будут пошить какого-нибудь циклопа, наверно не хватит.

Купил нитки синтетические, крепкие но наверно толстоватые, хотя сказали 30, но мне нравятся. Настраивал машинку часа два Mad .
  • Вложение: DSC08151.JPG
    (Размер: 49.33KB, Загружено 1265 раз)
  • Вложение: DSC08152.JPG
    (Размер: 60.07KB, Загружено 1253 раза)

[Обновления: Tue, 02 February 2016 00:22]

Известить модератора

Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38437 является ответом на сообщение #38436] Tue, 02 February 2016 11:26 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass   Ukraine
Сообщений: 7483
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения

Теперь сборка.
Сшиваешь по лобику спину и живот, на 2-х панелях (4 выкройки) потом сшиваешь 2 пары панелей между собой, вставляешь между ними нервюру и шьешь от хвоста к лобику. Сперва спину, потом живот. Перед сшивкой обязательно скалываешь булавками по реперным точкам (кружочки на линиях выкроек) Их обязательно нужно наносить и на ткани. При зашивке лобика довольно трудно шить в местах, где радиус кривизны большой в самом передке лобика. Можно лобик немного не зашивать(сантиметра по 2 со спины и с живота). На качество кайта это не влияет, лобик выдувается потоком воздуха.
Шьют обычно от конца до конца. Т.е. последовательно от уха до уха. Заднюю линию закрывают последней.
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38440 является ответом на сообщение #38413] Tue, 02 February 2016 13:50 Переход к предыдущему сообщенияПереход к следующему сообщения
NailMan   Russian Federation
Сообщений: 93
Зарегистрирован: June 2012
Географическое положение: Москва
Бывалый+

А я наношу все линии контуров на тряпки тонким маркером и реперные и точки петель. Так точнее выходит геометрия(для модели важно) и особенно в лобовой части. Правда шью сначала нервюры с животами(так как там еще и косые нервюры-стринги зашиваются) и с петлями, а потом закрываю спины. Правда первые 2 секции глухие зашиваю и живот и спину и спины начинаю с первой открытой секции.

Припуск на животах заворачивают к нервюре и второй строчкой сшиваю их вместе - так получается усиление по петлям.
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38441 является ответом на сообщение #38440] Tue, 02 February 2016 18:40 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass   Ukraine
Сообщений: 7483
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения

Да, забыл. Первое что делается - это пришиваются петли к панелям живота. Надо внимательно смотреть как именно их пришить . Свободными концами петли внутрь панели а петлей наружу. После сшивки панелей петли должны вылезти из шва.

[Обновления: Tue, 02 February 2016 18:41]

Известить модератора

Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38447 является ответом на сообщение #38413] Wed, 03 February 2016 22:10 Переход к предыдущему сообщенияПереход к следующему сообщения
Samyck   Ukraine
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
Новичок со стажем
index.php/fa/12800/0/
Спасибо всем за советы. Сегодня распечатал и вырезал маленький кайт на 0.6кв. Для практических упражнений в шитье, в ход пошли обрезки рипстопа, зонтик и старая ветровка.
Вопрос: купил нитки 30 и 40, так вот 30 раза в три толще, не могу до конца определиться чем шить Sad .
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38450 является ответом на сообщение #38447] Wed, 03 February 2016 23:29 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass   Ukraine
Сообщений: 7483
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения

Чем шить в общем без разницы, нагрузки на шов гораздо ниже прочности любых ниток.
Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38475 является ответом на сообщение #38413] Mon, 08 February 2016 20:20 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Samyck   Ukraine
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
Новичок со стажем
Пошил маленький кайт, набил т.с. руку, спасибо Pass -дельные советы Smile , будет время и ветер испытаю, фотки позже.
Переключился на основной проект, не знаю стоит ли нервюры усиливать ломаной прошивкой, это утяжелит кайт, не хочется чтобы он стартовал с 7мс. и не хочется чтобы 10-12мс. его разорвал.
Что скажут гуру? Sad
