Начало » Сделай кайт » Самодельщики » мой змей Flowform 2,25 м2
icon14.gif  мой змей Flowform 2,25 м2 [сообщение #9657] Tue, 26 February 2008 09:13 Переход к следующему сообщения
arni   Ukraine
Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев
Гуру кайтостроения

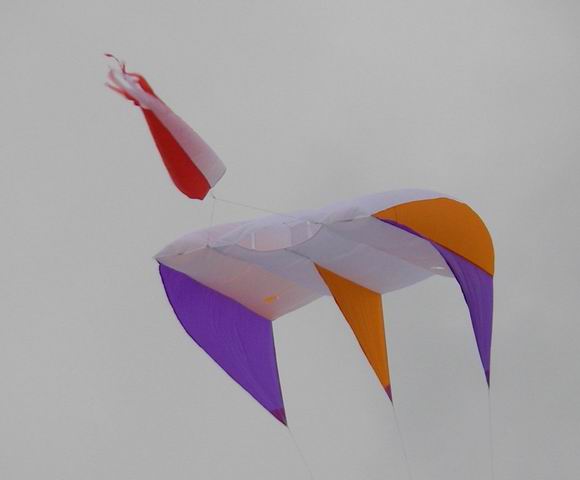

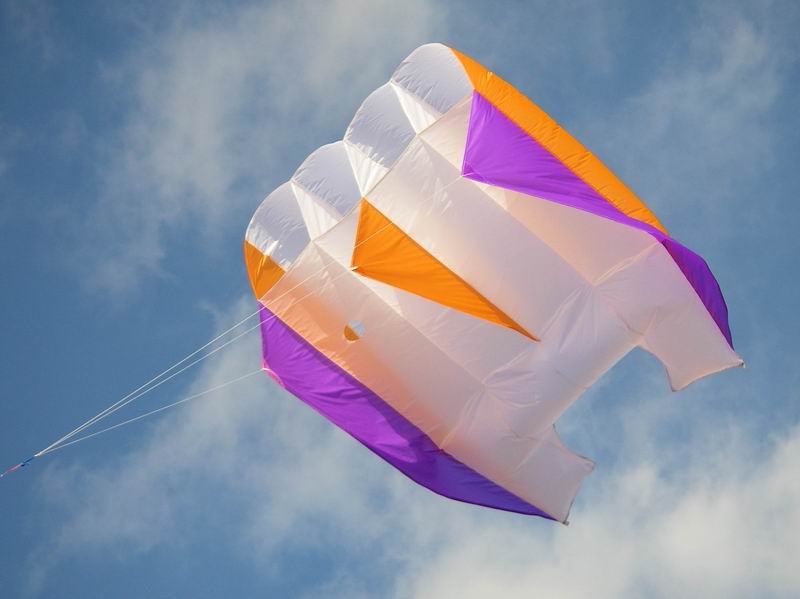

Вот на выходных сделал змей Flowform 2,25 м2 где-то, его используют для for Kite Aerial Photography, то есть фото видео сьемки. Нравиться мне его самостабилизирующая конструкция, ну и подъемная сила на высоте. Запускал на лёске 1 мм, думал порвёт, а она держит 40-45 кг.
Остальные фото по ссылке, файл если интересно выложу...
http://smotri.te.ua/rub_11666.htm
Да и трубы ему прийдётся открыть как на оригинале.
index.php/fa/3435/0/
index.php/fa/3436/0/
Re: мой змей Flowform 2,25 м2 [сообщение #9658 является ответом на сообщение #9657] Tue, 26 February 2008 09:22 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...прикольная штука! Smile
как он,под польшим углом висит? Кста,мож трубы ему открывать постепенно?
Re: мой змей Flowform 2,25 м2 [сообщение #9666 является ответом на сообщение #9657] Tue, 26 February 2008 17:56 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
А где выкрайки брал? Cool ну в плане расчетов всех?

Очень класно смотрится! Rolling Eyes ОН ЧЕМ ТО ПОХОЖ НА ЗМЕЙ -ОТЦЕПКИ ДЛЯ БУКСИРОВКИ ПАРАПЛАНЕРИСТОВ Rolling Eyes
Re: мой змей Flowform 2,25 м2 [сообщение #9673 является ответом на сообщение #9657] Tue, 26 February 2008 22:08 Переход к предыдущему сообщенияПереход к следующему сообщения
serge   Russian Federation
Сообщений: 41
Зарегистрирован: July 2007
Географическое положение: Чебоксары
Немножко бывалый

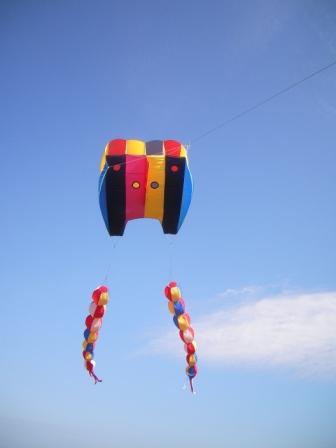

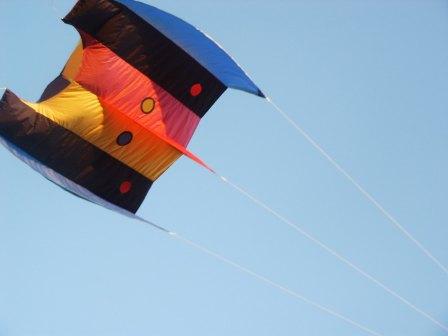

Я тоже шил нечто подобное. Правда тогда у меня не было нормальной ткани, а эта-,,дюспо,,. Тяжеловата. Но змей при среднем ветре летает отлично. Очень тяговит. При нормальном ветре, подтягиванием леера можно загнать змея в положение,близкое к зениту. У меня есть много схем Flowform с различных сайтов- если кому интересно.

[Обновления: Sat, 08 March 2008 11:00]

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #9678 является ответом на сообщение #9657] Wed, 27 February 2008 09:06 Переход к предыдущему сообщенияПереход к следующему сообщения
arni   Ukraine
Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев
Гуру кайтостроения
Ребята вот пару ссылок на флауформы, далал оба
http://members.aol.com/hprinzler1/ff04a_e.htm
http://members.aol.com/hprinzler/am_fform.gif
Флау который на фото вторая ссылка, только уменьшал размер на 1,5 кажись, ну не надо мне такой 5 м2 в оригинале, куда его....
Первый конечно поверхность чище но материала пошло много...
Re: мой змей Flowform 2,25 м2 [сообщение #9777 является ответом на сообщение #9657] Tue, 04 March 2008 19:25 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый

у меня возник вопрос....как управлять этой штукой =)
если приделать фотик к нему....то как сажать то =)
если допустим прицепить его на ручки....центральная стропа силовая, а боковые задействовать как управляющие...
хочу просто сшить....но вот с управлением вопросы....фотоаппараты то не дешевые....жалко будет если при посадке жахнет о землю.. Smile


аааа, еще вопрос....куда лучше фотик прицепить, чтобы на летабельности не сказывалось Smile

[Обновления: Tue, 04 March 2008 19:27]

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #9779 является ответом на сообщение #9777] Tue, 04 March 2008 20:27 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
ищи, проскакивала здесь такая тема,люди реально этим занимаются.
Re: мой змей Flowform 2,25 м2 [сообщение #9785 является ответом на сообщение #9777] Wed, 05 March 2008 00:26 Переход к предыдущему сообщенияПереход к следующему сообщения
serge   Russian Federation
Сообщений: 41
Зарегистрирован: July 2007
Географическое положение: Чебоксары
Немножко бывалый
Flowform управляются леером (силовой стропой) как и обычные бумажные змеи. Flowform,которые бы управлялись ручками или чем-то подобным мне не встречались. Змея при нормальном ветре уронить проблематчно.Если ветер стихает- его можно удержать в воздухе энергичным Shocked подматыванием леера. Опыта с фото у меня нет. Посмотри вот эту http://xoomer.alice.it/kites/index.html ссылку. Там есть несколько схем Flow и планы механизмов для фотосъемки. P.S. На форуме эта тема- http://www.kiting.org.ua/forum/index.php/t/596/[/url]

[Обновления: Wed, 05 March 2008 07:58]

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #9787 является ответом на сообщение #9657] Wed, 05 March 2008 09:15 Переход к предыдущему сообщенияПереход к следующему сообщения
arni   Ukraine
Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев
Гуру кайтостроения
Наберите в поисковике, типа Гугля слово КАР, по английски, это как раз по фото и видеосьемке со змеев...
В своём сечас решил нарастить нервюры до ТЕ, думаю будет поверхность чище и лучше, фото выложу, не нравиться мне его хвост хоть и летает нормально. Ещё прицеплю сзади стабилизатор типа колдуна, уже готов...
Да и потом фотик буду цеплять, для надёжность сделаю ему бокс из толстой пенки. В моем Пентаксе есть интересная фишка - интервальная сьемка, длительность и кол-во снимков задается вручную. Думаю на первое время самое то, чтоб не мудрить с устройствами спуска затвора....
Re: мой змей Flowform 2,25 м2 [сообщение #9796 является ответом на сообщение #9657] Wed, 05 March 2008 15:17 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый

спасибо за информацию =) хорошие ссылки...
хочу еще узнать....у меня фотик Кэнон, весит 210 гр, flowform на 2,5м2 сможет его поднять в воздух?
Re: мой змей Flowform 2,25 м2 [сообщение #9802 является ответом на сообщение #9657] Wed, 05 March 2008 23:05 Переход к предыдущему сообщенияПереход к следующему сообщения
serge   Russian Federation
Сообщений: 41
Зарегистрирован: July 2007
Географическое положение: Чебоксары
Немножко бывалый
Думаю поднимет. Кстати, надо на своем попробовать, он у меня 1,6 кв.м. Будет ветер- на днях попробую.
Re: мой змей Flowform 2,25 м2 [сообщение #9807 является ответом на сообщение #9657] Thu, 06 March 2008 11:45 Переход к предыдущему сообщенияПереход к следующему сообщения
arni   Ukraine
Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев
Гуру кайтостроения
Сегодня с утра дошил нервюры до ТЕ и облетал - супер... Задняя кромка идеально, ветер был 5-6 м\с, тяга на вскидку где-то 3-4 кило, так что фотики и камеры до 1-1,5 кг я думаю без проблем....
Ну и чем выше, тем тяга возрастёт, ветер то сильнее будет...
Я сегодня подымал на 20-30 меетров, не выше...
Фото выложу попозже... Да и ещё куча ссылок на флауформы и выкройки
http://www.vientocero.com/kpb/cat_1/sub_15/
Smile

[Обновления: Thu, 06 March 2008 11:51]

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #9822 является ответом на сообщение #9657] Fri, 07 March 2008 09:21 Переход к предыдущему сообщенияПереход к следующему сообщения
arni   Ukraine
Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев
Гуру кайтостроения

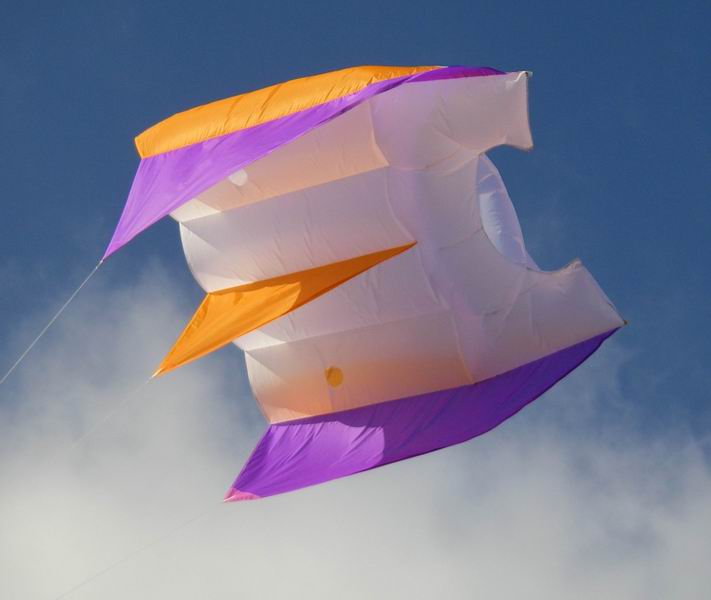

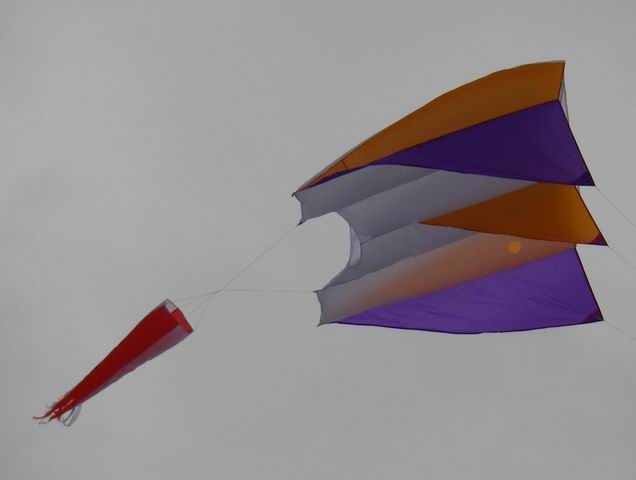

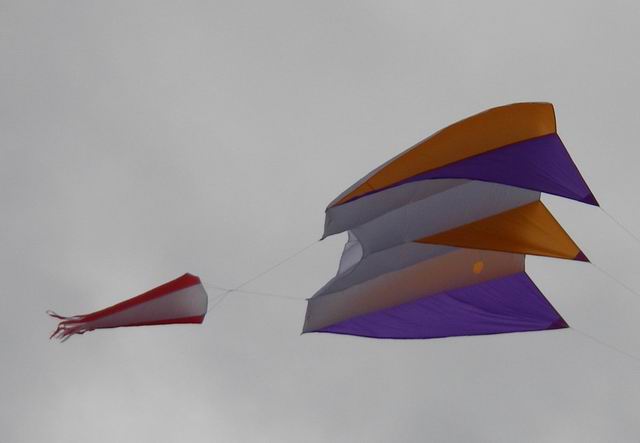

Вот последние фото, как ласточка,а?
index.php/fa/3497/0/

index.php/fa/3498/0/

index.php/fa/3499/0/

Да ценральная нервюра не доходит до конца на 60мм.
Остальные до ТЕ, форма почти идеал, сзади прицепил стабилизатор-колдун, но он больше для красоты, флау и без летает отлично....
  • Вложение: 3.jpg
    (Размер: 19.26KB, Загружено 5039 раз)
  • Вложение: 3 (1).jpg
    (Размер: 18.48KB, Загружено 4635 раз)
  • Вложение: 3 (2).jpg
    (Размер: 17.61KB, Загружено 4702 раза)

[Обновления: Fri, 07 March 2008 09:25]

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #9823 является ответом на сообщение #9657] Fri, 07 March 2008 09:24 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...красавец! Smile ждем с него фото поверхности Земли нашей! Rolling Eyes повыше его затягивай,повыше!
Re: мой змей Flowform 2,25 м2 [сообщение #9824 является ответом на сообщение #9822] Fri, 07 March 2008 09:32 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
действительно ,лучше выглядит!!красафчег!!крайнии секции закрытые ,я так понял.
Re: мой змей Flowform 2,25 м2 [сообщение #9904 является ответом на сообщение #9657] Sun, 16 March 2008 13:35 Переход к предыдущему сообщенияПереход к следующему сообщения
aryeh   Israel
Сообщений: 2
Зарегистрирован: March 2008
Географическое положение: Israel
Новичок 0.0
А что за ткань?
Re: мой змей Flowform 2,25 м2 [сообщение #9910 является ответом на сообщение #9657] Mon, 17 March 2008 10:09 Переход к предыдущему сообщенияПереход к следующему сообщения
arni   Ukraine
Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев
Гуру кайтостроения
По тканям:
Белая - Поршермарин
Цветная - Гельвенор .....
Усиления - косынки из дакрона 170гр. Полиант....
Специально не подбирал, что было под рукой, то и ставил...
Re: мой змей Flowform 2,25 м2 [сообщение #11461 является ответом на сообщение #9910] Mon, 03 November 2008 13:49 Переход к предыдущему сообщенияПереход к следующему сообщения
aryeh   Israel
Сообщений: 2
Зарегистрирован: March 2008
Географическое положение: Israel
Новичок 0.0
А сколько ткани ушло?
Сильная вещь, [сообщение #11467 является ответом на сообщение #9910] Mon, 03 November 2008 21:14 Переход к предыдущему сообщенияПереход к следующему сообщения
lalex   Russian Federation
Сообщений: 108
Зарегистрирован: October 2008
Дважды бывалый
тяга чувствуется прям на фото... Дырок нижних только две, как я понимаю? А верхние есть - а то не видно...

Такой наверняка поднимет килограмм и больше, формулы есть... Но это зависит от ветра. Флоуформы самые уважаемые змеи для подъема камер, и разные применяют - 30 sqft популярный размер, т.е. как раз 2-3 метра. Здорово!

2pr0r0k: Но равно тестить надо, многие змеи меняют характер уже при небольшой нагрузке... Так что место подвески конечно важно. Знатоки вешают чисто на леер.
http://pics.livejournal.com/k0nstrukt0r/pic/0005c8s0/
поднимают ТОЛЬКО на одной стропе, ничем рулить не надо, после подъема на 50-100 метров цепляешь на якорь и можно забыть агрегат в небе Smile Сажают просто сматыванием стропы - да еще непросто бывает подтянуть, рвется обратно в небеса. Разве что у земли закозлить может, ну, тут помощник желателен - посадка же практически на объектив идет. Хотя есть идеи насчет бокса.

[Обновления: Mon, 03 November 2008 21:19]

Известить модератора

Re: Сильная вещь, [сообщение #11931 является ответом на сообщение #11467] Mon, 02 February 2009 16:44 Переход к предыдущему сообщенияПереход к предыдущему сообщения
arni   Ukraine
Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев
Гуру кайтостроения
lalex писал(а) Пнд, 03 Ноябрь 2008 14:14

тяга чувствуется прям на фото... Дырок нижних только две, как я понимаю? А верхние есть - а то не видно...

Такой наверняка поднимет килограмм и больше, формулы есть... Но это зависит от ветра. Флоуформы самые уважаемые змеи для подъема камер, и разные применяют - 30 sqft популярный размер, т.е. как раз 2-3 метра. Здорово!




Да тяга есть и дырки сверху и снизу, как на плане по 4 шт.
Получается по одной на каждом полотнище, только расположены они на разных растояниях. За их счёт стабильность купола повышается...
Вот ещё фото наших....
http://kite.io.ua/album102604

[Обновления: Wed, 04 February 2009 09:41]

Известить модератора
