Начало » Сделай кайт » Самодельщики » холодок 10sq
| холодок 10sq [сообщение #21590] |
Wed, 05 January 2011 16:19  |
PACTA
Сообщений: 147
Зарегистрирован: April 2010
|
Дважды бывалый |
|
|
тема постоянно будет обновлятся на первой странице, по мере постройке крыла, чтобы не лазить по всему форуму а использовать как инструкцию, все замечания в лс, и просьба в тему не писать пока проект не будет завершен и испытан.
Собственно мой первый кайт был холодком, летные качества отличные, минуса, это уши и маленькая скорость, но обе проблемы решаются в процессе эксплуатации.
вот его видео: http://www.youtube.com/user/PACTAxx?feature=mhum
после потери кайта, решил шить новый, хотелось гоночный и побольше, и товарищ V0id потратив свое личное время сконструировал speed3, но изза запоя разрабов FWD крыл ушел на второй план, было решено сделать сначало модель на ветер посильней, перерыл весь форум и в итоге вернулся к холодку и вот причины:
1) уже не раз шитый и опробованный проект
2) отличные легкие характеристики
3) был опыт постройки, имеются выкройки
4) и главное бешенная тяга и стабильность полета
единственный минус это наверно толстый профиль который не дает нормально разогнаться
по поводу размеров, я считаю если ваш полетный вес( с рюкзаком, снарядом для катания, одеждой...) больше 100, то надо шить не меньше десятки
этапы постройки
1)проектировка+
2)распечатка+
3)склеивание распечатанного материала+
4)вырезание+
5)закупка материалов+
6)кройка+
7)шитье кайта+
8)шитье или вязание подкупольной расстроповки+
9)изготовление миксера
10)прицепить планку со стропами, миксер, подкуполку
11)настройка
12)проверка на отстрел, кайтлуп и прочие экстренные ситуации
проект прилагается снизу
ОБСУЖДЕНИЕ ПРОЕКТА ЗДЕСЬ:
парафоил 12sq
-
Вложение: холодок.rar
(Размер: 13.30KB, Загружено 409 раз)
[Обновления: Sat, 08 January 2011 04:24] Известить модератора |
|
|
|
| Re: холодок 10sq [сообщение #21592 является ответом на сообщение #21590] |
Wed, 05 January 2011 16:48  |
PACTA
Сообщений: 147
Зарегистрирован: April 2010
|
Дважды бывалый |
|
|
проектировка: после того как ваш проект распечатан, он склеивается скотчем по реперным точкам(если вы их ставили, если нет то стык в стык), затем вырезается. Желательно заранее проверить наличие всех линий, точек креплений строп. После распечатки все спрашивают что там за квадратики? отвечаю, это ваше "окно", допустим вы хотите поставить сетку на воздухозаборник или вшить клапан, так вот чтобы не вымерять это все, проект печатает недостающий кусок, прошу заметить с припуском шва.
Нанесение узора: по правильному надо в серфплане ставить реперные точки и потом резать, но так как выкройки уже были готовые я их просто расстелил и нанес произвольный узор. предварительно нарисовав его на бумаге
Внимание при выжигании ткани не забудьте что у вас на месте разреза нет припуска с обоих сторон детали
не забываем указывать на тканях ориентацию в пространстве (верх, низ, право, лево) и номер детали
по поводу ткани: при постройке кайта это очень важная деталь, в моем проекте используется Taffeta pu600,
1)пу - это высота водяного столба который удерживает ткань, в статье шьем гамму использовалась пу2000, но разница в массах существенна пу600 весит 60г, когда пу2000 в раене 75-80.
2)второе на что стоит обратить внимание это RIPSTOP или как пишут продавцы R/S, это некое армирование материала для предотвращения разЪезда ткани. предыдущий кайт был пошит без рипстопа, за его непродолжительную жизнь, не было разрывов или порезов, чаще всего рвутся рибы при ударении кайта носом в землю, так вот таких краш тестов было много и все оставалось на месте, учитывая то что профиль не был усилен
3)если есть гельвенор, или подрезанный параплан то оставьте его на второй кайт, потому что нельзя дать 100% гарантию что кайт будет сделан правильно, без перекосов и он вас всем устроит
по ткани вроде все
Далее приступаем к выжиганию: первое что я хочу отметить это место где будет происходить действие. пол или стол должен быть устойчив к высокой температуре, если вы не уверены, можете нагреть паяльник и провести по краю и посмотреть что станет с предметом. Свой вопрос я решил путем выжигания в подъезде.
Далее паяльник, они делятся по мощности и соответственно по толщине жала, раньше думал что тонкое жало хорошо, но после экспериментов с 40Вт, 60Вт и 100Вт паяльниками пришел к выводу что 100Вт очень хорошо, и думаю даже 120Вт было бы неплохо
далее ткань: ее надо стелить в 2 слоя, не забывая что есть изнаночная сторона. просто отматываем произвольную длину рулона, и складываем пополам не отрезая, и не переворачивая его отматывать в таком положении до последней детали, это дает нам две СИММЕТРИЧНЫЕ, ЗЕРКАЛЬНО ВЫРЕЗАННЫЕ детали
сам процесс выжигания прост, кладем на ткань(2 слоя) на нее выкройку, придавливаем книгами, я ограничиваюсь тремя  , по краям и в центре, и нагретым паяльником начинаю резать по контуру бумаги, ВНИМАНИЕ! в месте разреза панели для мозайки, надо перенести линию разреза маркером на ткань, для большей точности при последующей сборки, и вырезать это место с припуском 1-1.5 сантиметра.
после выреза детали наносим все метки которые понадобятся дальше: номер детали ее ориентация, точки крепления строп, реперные точки
далее отдираем бумагу(местами приклеивается), отдираем готовую выкройку, место где не проплавилось, дорабатываем паяльником, ни в коем случае не рвать, и наносим теже самые метки, обычно я прикладываю к стеклу и вижу маркер на другой стороне
на данный момент вырезана верхняя мозайка светлого цвета
[Обновления: Wed, 05 January 2011 22:31] Известить модератора |
|
|
|
| Re: холодок 10sq [сообщение #21721 является ответом на сообщение #21590] |
Sat, 08 January 2011 00:28 |
PACTA
Сообщений: 147
Зарегистрирован: April 2010
|
Дважды бывалый |
|
|
фуууф, все, кайт сшит и уже подкуполка весит, ходил щас поднимать его, 2 веревки за силовые , надувается пипепц долго, минут 20 пытался поднять зато потом хрен спустиш, всего 4 клапана на 10 и 6 панеле и 2 клапа спуска(липучка) на 6 панеле, в следсвии этого возник вопрос а как его в передоз или хороший ветер сажать? а то боюсь при тычки носом половина риб полетит, теперь сижук и думаю мб открытый сделать  , на стропах с миксером завтра после обеда испытаю
рисунок получился точб в точь что и на картинке, загляденье. КОММЕНТИРУЙТЕ ПОЖАЛУЙСТА
зы кайт сшит на одном дыханье,как начал.... спать пошел когда осталось 2 секции дошить около уха , сегодня закончил
|
|
|
|
| Re: холодок 10sq [сообщение #21727 является ответом на сообщение #21590] |
Sat, 08 January 2011 08:25 |
|
|
... ну ты блин и автомат ,наверное теперь неделю по-ночам стрекочущая машинка сниться будет
Лично я от клапанов по причине плохого наполнения и отказался..парковать клапанник одному естественно сложнее будет.Попробуй систему с пятой стропой.У меня вроде нормально по-полам складывался.Теперь в открытом варианте,можно и без пятой обойтись...
Ронять теперь тоже клапанник не желательно,рибы при хорошем ударе нефиг делать вылетят...
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Re: холодок 10sq [сообщение #21779 является ответом на сообщение #21590] |
Sun, 09 January 2011 15:48 |
PACTA
Сообщений: 147
Зарегистрирован: April 2010
|
Дважды бывалый |
|
|

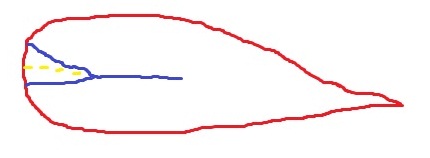

фотки и продолжение статьи позже, устал шить да экз скоро, за 5 стропу спасибо так и хотел сделать, а поводу ассиметрии боюсь он как винт будет крутится , сегодня запускал ветра мало было то 0м\с то 6-7 м\с порывы, пробовал на перемычке держать кагда тянет, итог хороший, складывал к центру уши и плавно не кружась приземлялся, миксер так и не натроил, боюсь на этом клапаннике запарюсь, с простой щелью видно где его складывает, а этот как матрас летает, очень пробесили клапана, выворачивались постоянно наружу почти от любой тычке, но м\б это и к лучшему, купол от удера гасится, но вот постоянно бегать приходится заворчивать обратно, парковался за перемычку отверткой и в землю, кай стоит на 1\3 вертикально, пробовал подбросить(вдруг порыв), бесполезно сразу назад летит. клапана сделаны как карман прихваченные посередине вот так:
| . |
| . |
| | |
наолнение хорошее, и я тут понял одну вещь, почему почти у всех кайт давление не держит, надо клапана поменьше делать и посередине сцеплять давление держит огого, наверно по воде как с матрасом можно плавать
[Обновления: Sun, 09 January 2011 15:49] Известить модератора |
|
|
|
|
|
|
|
| Re: холодок 10sq [сообщение #22020 является ответом на сообщение #21590] |
Mon, 17 January 2011 04:22 |
PACTA
Сообщений: 147
Зарегистрирован: April 2010
|
Дважды бывалый |
|
|
народ, может кто пояснить, это причуды самодельного клаппаника? или че? рулится нормально, пока не залетит в край окна, он там не стоит, и повернуть там кайт нереально, и второе поднявшись в зенит, тяга нафиг падает и кайт как кусог г плавно падает
мб ветра маловато? или тормоза подтянуть?, с простыми воздухозаборниками не замечал такой болезни, если за неделю не исправлю вырежу на все клапана
|
|
|
|
|
|
| Re: холодок 10sq [сообщение #22027 является ответом на сообщение #22020] |
Mon, 17 January 2011 08:57 |
 |
kartuz
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
|
Гуру кайтостроения |
|
|
| PACTA писал(а) Пнд, 17 Январь 2011 04:22 |
народ, может кто пояснить, это причуды самодельного клаппаника? или че? рулится нормально, пока не залетит в край окна, он там не стоит, и повернуть там кайт нереально, и второе поднявшись в зенит, тяга нафиг падает и кайт как кусог г плавно падает
мб ветра маловато? или тормоза подтянуть?, с простыми воздухозаборниками не замечал такой болезни, если за неделю не исправлю вырежу на все клапана
|
ну онже у тебя не сдувается??
просто падает.это означает что он просто глубже в край окна уходит(может просто ветерка маловато).с открытыми воздухозаборниками он у тебя раньше сигнализировал плохим наполнением. тыего в край старался не пихать.сейчас ситуевина другая.он наполнен. и летит дальше.
отрегулируй просто так чтобы в данный ветер он чуть прикрытый был. а как ветерок раздует ты смог его приоткрыть .тобиш угол атаки на рядахА,В,С.
еще можно вак-лайн поставить между рядами А и В.
посмотри у Флайсерфа.
клапана не реж ,ни в коем случае.
|
|
|
|
| Re: холодок 10sq [сообщение #22037 является ответом на сообщение #21590] |
Mon, 17 January 2011 12:37 |
PACTA
Сообщений: 147
Зарегистрирован: April 2010
|
Дважды бывалый |
|
|
короче у нас завтра ветер будет, если время будет сниму че с ним творится,в том то и прикол он даже так настроенный бывает стоит на месте пока за силовую не дернешь, в общем беда с настройкой веревок
ПС старый в окне чудесно стоял, за край не вылетал и не падал, но было ощущение что диапозон у кайта был не 180град, а 150-160
[Обновления: Mon, 17 January 2011 12:39] Известить модератора |
|
|
|
|
|
| Re: холодок 10sq [сообщение #24656 является ответом на сообщение #21590] |
Sun, 19 June 2011 11:37 |
PACTA
Сообщений: 147
Зарегистрирован: April 2010
|
Дважды бывалый |
|
|
мужики вобщем проблема такова, хочю пришить клапана, но столкнулся с трудностью, клапан постепенно сужается по ширине, и не достает до риб с обоих сторон, вопрос как пришить? наращивать ткань и пришивать к рибам, или можно пришить строкой к верхней(или нижней) панели?
[Обновления: Sun, 19 June 2011 11:37] Известить модератора |
|
|
|
|
|
