Пилотажка - как сделать самому? [сообщение #11030] Thu, 11 September 2008 14:17 Переход к следующему сообщения
sam_rain   Russian Federation
Сообщений: 2
Зарегистрирован: September 2008
Новичок 0.0
Хочу сшить пилотажку, которую нашел где-то здесь на форуме (см. вложение).

Взять этот проект, или лучше какой-то другой?

Как делать петли для строп?

Ничего не понял про клапана - что за клапана такие? Просто дырки под воздухозабор - недостаточно?

[Обновления: Thu, 11 September 2008 16:32]

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #11034 является ответом на сообщение #11030] Fri, 12 September 2008 15:28 Переход к предыдущему сообщенияПереход к следующему сообщения
sam_rain
Сообщений: 2
Зарегистрирован: September 2008
Новичок 0.0
Так, с петлями разобрался, с тканью вроде тоже.

Неясным остался вопрос о клапанах - нужны ли они этой пилотажке.

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #11038 является ответом на сообщение #11034] Fri, 12 September 2008 20:10 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
...да нинада никаких клапанов на пилотажку,зачем усложнять?

Известить модератора

icon5.gif  Re: Пилотажка - как сделать самому? [сообщение #12299 является ответом на сообщение #11034] Tue, 24 March 2009 14:51 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis   Russian Federation
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
привет, ну как успехи, сшил кайт?
мне эта моделька тоже нравится, с чего начать?
что то в англоязычном сёрфплане ничего непонял,
если фотки есть выложи пожалста

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #12300 является ответом на сообщение #11030] Tue, 24 March 2009 17:16 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Клапана на пилотажки ненужны,там вполне хватает открытых воздухозаборников.

Rolling Eyes

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #12356 является ответом на сообщение #11030] Mon, 30 March 2009 15:10 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
А вот Которую указали это таже пилотажка но меньше секции и строп а остальное все тоже ,только отличается площадь.

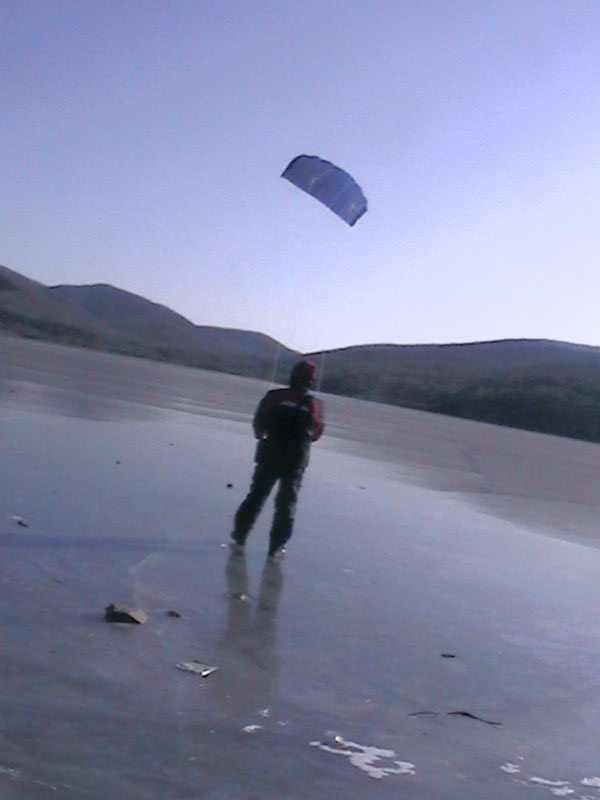

Вот эту пилотажку шили и запытывали в разные ветра. Стропление для управления :
1.Петли-2шт и две стропы.
2.Ручки управления 4-стропы.
3 Думаю возможно и планочное управление и 3-стропы
Но по усмотрению Rolling Eyes

Отлично рулится и управляется и летает как на 4-х так и на 2-х стропах. Rolling Eyes index.php/fa/4783/0/
index.php/fa/4784/0/index.php/fa/4785/0/

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #15215 является ответом на сообщение #12356] Mon, 25 January 2010 07:29 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
PARAMASTER писал(а) Пнд, 30 Март 2009 15:10

А вот Которую указали это таже пилотажка но меньше секции и строп а остальное все тоже ,только отличается площадь.

Вот эту пилотажку шили и запытывали в разные ветра. Стропление для управления :
1.Петли-2шт и две стропы.
2.Ручки управления 4-стропы.
3 Думаю возможно и планочное управление и 3-стропы
Но по усмотрению Rolling Eyes

Отлично рулится и управляется и летает как на 4-х так и на 2-х стропах. Rolling Eyes
index.php/fa/4783/0/
index.php/fa/4784/0/
index.php/fa/4785/0/


Сегодня ветерок унас временами 10-ка с порывами до 15м\с.

Решил немного попускать пилотажку 1.5кв.метра.


Отсоединил стропы ряда Д (задняя кромка).

летает немного пошустрее.


отсоединил ряды Д и С ,те осталась пилотажка на рядах А и В.
Пилотажка стала летать очень шустро , но есть предпосылки сложения ,после того как пилотажка залетает за голову.
пилотажка фронталит передней кромкой и схлопывается.

решил немного пофантазировать ,переделать строповочку и арочность.


А так проект этот можно использовать как двухстропный вариант на петлях.
Трехстропный на планку, третья стропа для рестарта.
Четырехстропное для ручек управления.
index.php/fa/6121/0/
index.php/fa/6122/0/
index.php/fa/6123/0/
index.php/fa/6124/0/

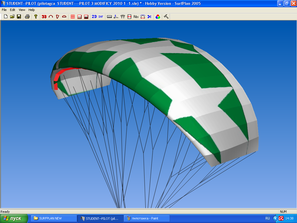

Вот такие расцветочки дизаина в СЁРФПЛАНЕ.

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19117 является ответом на сообщение #12356] Sun, 12 September 2010 18:23 Переход к предыдущему сообщенияПереход к следующему сообщения
mike_75   Russian Federation
Сообщений: 25
Зарегистрирован: September 2010
Географическое положение: г.Михайловка, ...
Новичок со стажем
распечатал пилотажку, там есть 7 деталей обозначенных как vent, panel, что это и куда их прикошачить? или это и есть клапана?

еще пару вопросов:
как правильно сшивать выкройки?
как сделать отверстия в переборках, чтобы не махрились?

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19118 является ответом на сообщение #15215] Sun, 12 September 2010 18:34 Переход к предыдущему сообщенияПереход к следующему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
PARAMASTER писал(а) Пнд, 30 Март 2009 15:10


Вот такие расцветочки дизаина в СЁРФПЛАНЕ.


index.php/fa/6124/0/

как ты такую раскраску сделал???

[Обновления: Sun, 12 September 2010 18:35]

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19119 является ответом на сообщение #11030] Sun, 12 September 2010 19:00 Переход к предыдущему сообщенияПереход к следующему сообщения
tash648   Russian Federation
Сообщений: 275
Зарегистрирован: June 2010
Географическое положение: Республика Ка...
Самодельщик со стажем
Юре:

Берешь рисуешь в Photoshope рисуешь рисунок и в сюрфплане в colors есть вкладки upper skin и lower нажимаешь browse и вставляешь картинку

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19120 является ответом на сообщение #19117] Sun, 12 September 2010 19:30 Переход к предыдущему сообщенияПереход к следующему сообщения
Skarabey
Сообщений: 130
Зарегистрирован: June 2009
Географическое положение: Санкт-Петербу...
Дважды бывалый
mike_75 писал(а) Вск, 12 Сентябрь 2010 19:23

распечатал пилотажку, там есть 7 деталей обозначенных как vent, panel, что это и куда их прикошачить? или это и есть клапана?

еще пару вопросов:
как правильно сшивать выкройки?
как сделать отверстия в переборках, чтобы не махрились?

Эти детали идут на место воздухозаборников, на тот случай если вы вдруг решите закрыть часть воздухозаборников. Как сшивать и делать отверстия можете посмотреть тут http://www.kiting.org.ua/forum/index.php/t/681/ активнее пользуйтесь поиском по сообщениям. Как печатать лекала,кроить,сшивать, все описано . Желаю удачи.

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19121 является ответом на сообщение #19119] Sun, 12 September 2010 20:51 Переход к предыдущему сообщенияПереход к следующему сообщения
Skarabey
Сообщений: 130
Зарегистрирован: June 2009
Географическое положение: Санкт-Петербу...
Дважды бывалый
tash648 писал(а) Вск, 12 Сентябрь 2010 20:00

Юре:

Берешь рисуешь в Photoshope рисуешь рисунок и в сюрфплане в colors есть вкладки upper skin и lower нажимаешь browse и вставляешь картинку

Можно и без фотошопа выбрать любой рисунок, какой хочешь. Вот только проблема в хобби версии не распечатать лекала этого рисунка, в отличии от полной версии сюрфплана. Если только заморочится и подредактировать лекала по рисунку.

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19122 является ответом на сообщение #11030] Mon, 13 September 2010 06:20 Переход к предыдущему сообщенияПереход к следующему сообщения
muradka   Russian Federation
Сообщений: 807
Зарегистрирован: December 2005
Географическое положение: Астрахань и К...
Гуру кайтостроения

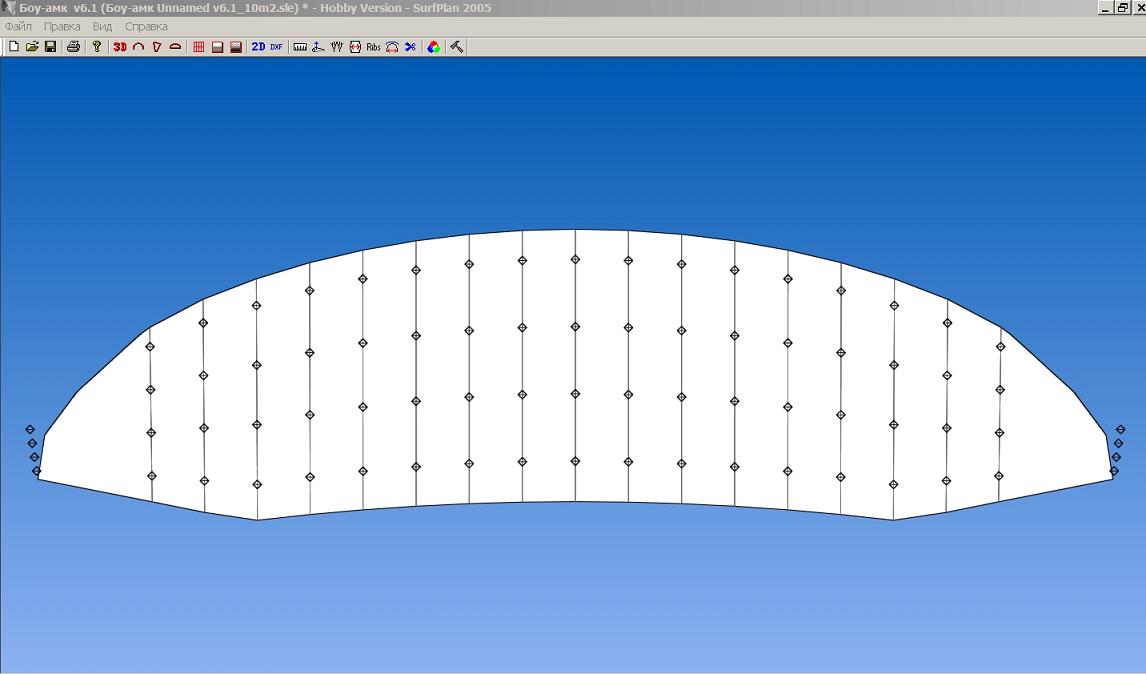

Для облегчения нанесения рисунка на кайт можно проставить маркерные точки. Во вкладке Edit - Other Markins. Поможет привязывать рисунок от панели к панели.
index.php/fa/7940/0/
  • Вложение: 11.jpg
    (Размер: 54.36KB, Загружено 7563 раза)

[Обновления: Mon, 13 September 2010 09:05]

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19143 является ответом на сообщение #11030] Tue, 14 September 2010 04:00 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Спасибо Мурадка!

да действительно. можно поставить маркерные точки и распределять полосы как тебе нужно.
а то что я предоставил --просто накладываешь фото на модель...

А так можно купит Серфплан-оригрнал..естли кто собрался заниматься бизнесом в этой области..по цене что сравнимо за некое количество несколько новых брендов кайтов. Rolling Eyes

Списался мой родственик-- и тоже конкретно цену неуказывает--мол дорого для обычного юзера..если для комерческих целей --велком

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19152 является ответом на сообщение #12356] Tue, 14 September 2010 10:35 Переход к предыдущему сообщенияПереход к следующему сообщения
mike_75
Сообщений: 25
Зарегистрирован: September 2010
Географическое положение: г.Михайловка, ...
Новичок со стажем
PARAMASTER писал(а) Пнд, 30 Март 2009 15:10

А вот Которую указали это таже пилотажка но меньше секции и строп а остальное все тоже ,только отличается площадь.

Вот эту пилотажку шили и запытывали в разные ветра. Стропление для управления :
1.Петли-2шт и две стропы.
2.Ручки управления 4-стропы.
3 Думаю возможно и планочное управление и 3-стропы
Но по усмотрению Rolling Eyes

Отлично рулится и управляется и летает как на 4-х так и на 2-х стропах. Rolling Eyes

Вложение: 1 1 1 1 1 1 1 1 1 1 1 1 1NEW PARACHUTCA пилот-счтудент парапланчик кайт.sle
(Размер: 7.57KB, Загружено 454 раз)

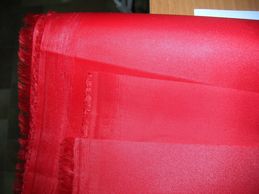

купил я на эту пилотажку ткань продавец сказал, что "оксфорд",
взвесил и расстроился, получается 175 г/м2 Crying or Very sad
как думаете, полетит?

index.php/fa/7982/0/

index.php/fa/7983/0/
  • Вложение: DSCN4301_1.jpg
    (Размер: 13.10KB, Загружено 7243 раза)
  • Вложение: DSCN4307_1.jpg
    (Размер: 12.55KB, Загружено 7278 раз)

[Обновления: Tue, 14 September 2010 10:36]

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19156 является ответом на сообщение #11030] Tue, 14 September 2010 13:27 Переход к предыдущему сообщенияПереход к следующему сообщения
muradka   France
Сообщений: 807
Зарегистрирован: December 2005
Географическое положение: Астрахань и К...
Гуру кайтостроения
тяжела тряпочка..полетит только в сильный ветер - я бы не стал шить

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19157 является ответом на сообщение #19152] Tue, 14 September 2010 13:42 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
Для парафойла тяжеловата, а для насы или параски пойдёт. Цвет смачный. Много взял ткани? рибстоп? в длину, в ширину по диагонали сильно тянется?

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19163 является ответом на сообщение #19157] Tue, 14 September 2010 14:45 Переход к предыдущему сообщенияПереход к следующему сообщения
Sancho   Russian Federation
Сообщений: 347
Зарегистрирован: February 2010
Географическое положение: г.Донецк
Гуру кайтостроения
Ты меряй кусочек 1м на 1м а не как некоторые мириной более 1.5 и длинной 1м Very Happy

"Летать и строить, строить и летать" С.П.Королев

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19170 является ответом на сообщение #19163] Tue, 14 September 2010 16:42 Переход к предыдущему сообщенияПереход к следующему сообщения
mike_75
Сообщений: 25
Зарегистрирован: September 2010
Географическое положение: г.Михайловка, ...
Новичок со стажем
Rasteslav писал(а) Втр, 14 Сентябрь 2010 13:42

Для парафойла тяжеловата, а для насы или параски пойдёт. Цвет смачный. Много взял ткани? рибстоп? в длину, в ширину по диагонали сильно тянется?


Поздно передумывать, уже резать стал.
Ткани взял 1,5х4,5, рибстопа нет, ткань чем-то пропитана, не тянется, при варезании выкроек не махрится совсем.


Sancho писал(а) Втр, 14 Сентябрь 2010 14:45

Ты меряй кусочек 1м на 1м а не как некоторые мириной более 1.5 и длинной 1м Very Happy


Мдааа, тормознул я, забыл, что 153см ширина, как на весы глянул, все из головы повылетело. По последним подсчетам получается 114г/м2

А цвета были какие хочешь, но я решил, что грязь на кумаче смотрится даже эстетично Very Happy

Вобщем, буду шить, а там видно будет.
Вот со стропами - засада, даже не знаю, что и делать, наверное обычную капроновую нитку поставлю пока что-нибудь подходящее не найду Crying or Very sad

[Обновления: Tue, 14 September 2010 16:44]

Известить модератора

Re: Пилотажка - как сделать самому? [сообщение #19198 является ответом на сообщение #19170] Wed, 15 September 2010 10:14 Переход к предыдущему сообщенияПереход к предыдущему сообщения
mike_75
Сообщений: 25
Зарегистрирован: September 2010
Географическое положение: г.Михайловка, ...
Новичок со стажем
Возник вопрос про дырки в переборках,
так ли важно соблюдать диаметр отверстий,
они на всех выкройках разные, что если прожеч во всех
тремя разными по толщине трубками?

На что может повлиять не соблюдение диаметра отверстий на пилотажке?

Известить модератора
