Re: мой змей Flowform 2,25 м2 [сообщение #28238 является ответом на сообщение #9657]

Sat, 28 April 2012 13:40

glarione

Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут

Дважды бывалый

ляпота!!! Баллон в ударе, уже столько всего пошил! Rolling Eyes

Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)

Известить модератора

Отправить личное сообщение этому участнику

Re: мой змей Flowform 2,25 м2 [сообщение #28958 является ответом на сообщение #9657]

Sun, 19 August 2012 22:14

andrew_kazantsev

Сообщений: 89
Зарегистрирован: July 2012
Географическое положение: СПб

Бывалый+

А это первый тест моего FlowForm змея для прототипа Аэро ГЭС - http://youtu.be/E8JF7KF-kJg

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #28989 является ответом на сообщение #28958]

Fri, 24 August 2012 20:52

arni

Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев

Гуру кайтостроения

Вот мой FlowForm, расчеты для 30 кв.ф.
Наш размер примерно 2,5 -2,7 м2 площади.
Все размеры даны, отталкивался от американа 50 кв.ф.
Подогнаны под размер ткани - 150 - 160 см. ширины, поверхности без отходов. Ширина повехностей 350-370 мм. в зависимоти от ширины ткани. Обрезаю ненужные текстильные края и делю на 4 шт. одинаковых, нижних или верхних полотнища.Один, два см от проекта - не критично совсем. В двух длинных внутренних нервюрах делаю пару отверствий, сетку не ставлю. Центральная цельная, не доходит до конца 6-8 см. На схеме нарисовал.
Чертеж, с моими расчетами, тут http://io.ua/22580715u
Оригинальный чертеж тут http://www.kiteplans.org/planos/am_fform/am_fform.html
Дерзайте, летает хорошо, фотки готового, в начале темы и тут:
http://kite.io.ua/album102604_0
Расход ткани, при ширине 150-160 см, на такой флау - 8 метров погонных, без учета хвоста. Хвост на свое усмотрение.
Если чего непонятно - спрашивайте.

Диллер "Аэрос"-а, форумчанам - хорошие скидки

[Обновления: Fri, 24 August 2012 21:14]

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #28990 является ответом на сообщение #9657]

Sat, 25 August 2012 14:35

PARAMASTER

Сообщений: 1527
Зарегистрирован: February 2007

Гуру кайтостроения

http://kite.io.ua/album289723 а по этой штучке как ты ее кроил? Rolling Eyes

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #28991 является ответом на сообщение #28990]

Sun, 26 August 2012 15:52

arni

Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев

Гуру кайтостроения

PARAMASTER
http://www.kiteplans.org/cat_4/sub_41/
По генератору, вот тут например куча планов.
Выбираем любой.

Диллер "Аэрос"-а, форумчанам - хорошие скидки

[Обновления: Sun, 26 August 2012 15:55]

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #30936 является ответом на сообщение #21357]

Mon, 07 October 2013 12:27

andrew_kazantsev

Сообщений: 89
Зарегистрирован: July 2012
Географическое положение: СПб

Бывалый+

BALLOON писал(а) Fri, 24 December 2010 23:45

Вчера набросал проект Флоуформа и хотелось бы услышать мнения людей, кто уже такие делал.

За основу был взят «American Flowform (50 sq. ft)»

Кто работает в T-FLEX CAD, могу выложить изходник. Для более детального изучения.

Я уже делал подобный вариант http://bari-x-andrew.livejournal.com/5896.html?thread=30984# t30984

Сейчас пытаюсь просчитать аэродинамику для нового конструктива АэроГЭС (http://www.kiting.org.ua/forum/index.php/t/1655/). Если это возможно, пришлите мне исходник, лучше в STL формате.
Заранее спасибо.

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #30938 является ответом на сообщение #9657]

Mon, 07 October 2013 22:55

BALLOON

Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...

Гуру кайтостроения

Цитата:

Если это возможно, пришлите мне исходник, лучше в STL формате.

А это что за формат?
У меня исходники T-Flex-a в формате GRB.
Хотя.., можно глянуть, в какие форматы можно сохранить из тефлекса. Rolling Eyes

Но это в другой винде. Smile

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #30945 является ответом на сообщение #30938]

Tue, 08 October 2013 17:40

andrew_kazantsev

Сообщений: 89
Зарегистрирован: July 2012
Географическое положение: СПб

Бывалый+

Просто по совету DesertEagle я предполагал для начала попробовать продуть конструкцию в Xflow CFD, которая на вход принимает STL формат. Впрочем, присылайте в любом формате, постараюсь конвертнуть.

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #34263 является ответом на сообщение #9657]

Thu, 10 July 2014 13:59

BALLOON

Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...

Гуру кайтостроения

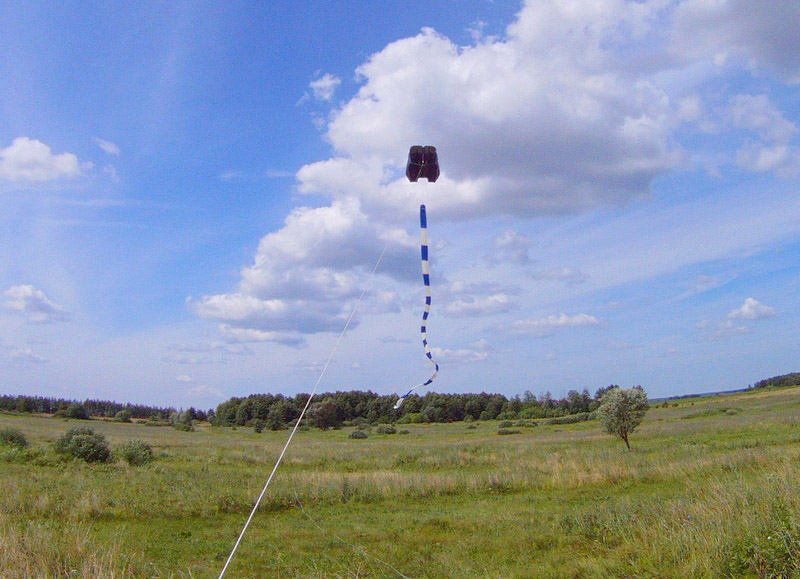

Вчера выходил на поле, запускал тестил трубу диаметром 20см и длиной 30м (вес 1кг) Smile

Сперва ветер был метра 3, цеплял на верёвку в 25м от кайта. Тяжело, но всёже взлетел мой старенький полиэтиленовый флоуформ 1,25м2. Smile

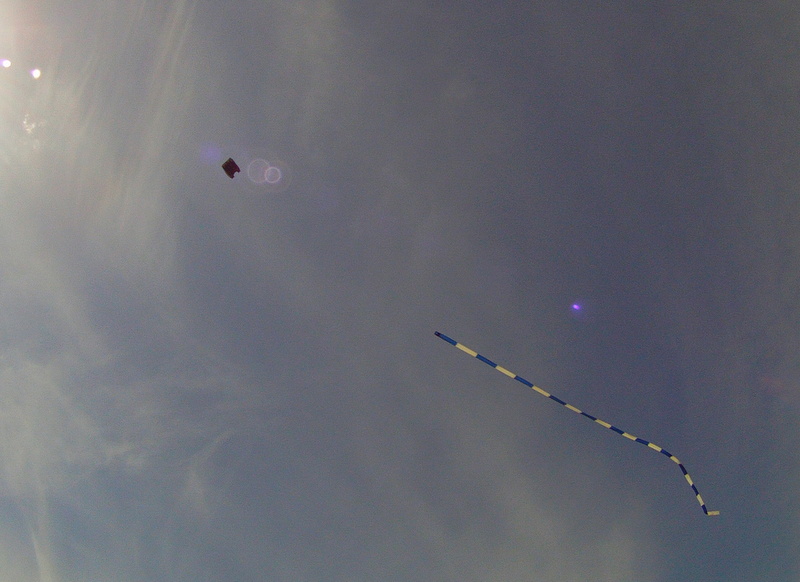

Потом ветер подраздулся метров до 5...6 и я ради интереса решил подцепить трубу в качестве хвоста, к задней кромке кайта. И ничего, полетел как миленький! Very Happy

Вложение: FILE0025.JPG
(Размер: 135.56KB, Загружено 920 раз)
Вложение: FILE00331.jpg
(Размер: 166.40KB, Загружено 953 раза)

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #34264 является ответом на сообщение #9657]

Thu, 10 July 2014 14:12

BALLOON

Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...

Гуру кайтостроения

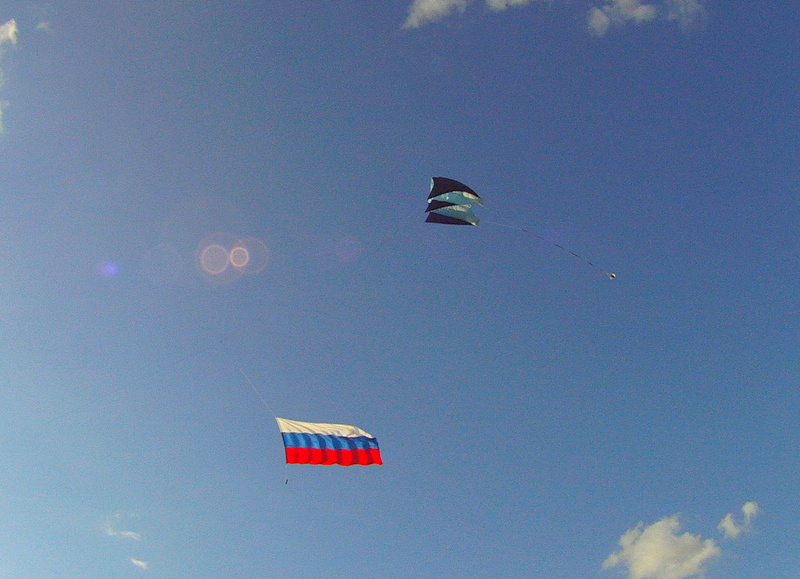

На прошлой недели тестил флаг и транспарант. Поднимал флоуформом площадью 4,6м2.
Ветер был где-то метров 5. То стихая, то раздуваясь, термичка ещё работала.
Флаг 2х3,5м + подвешенный груз 1кг.

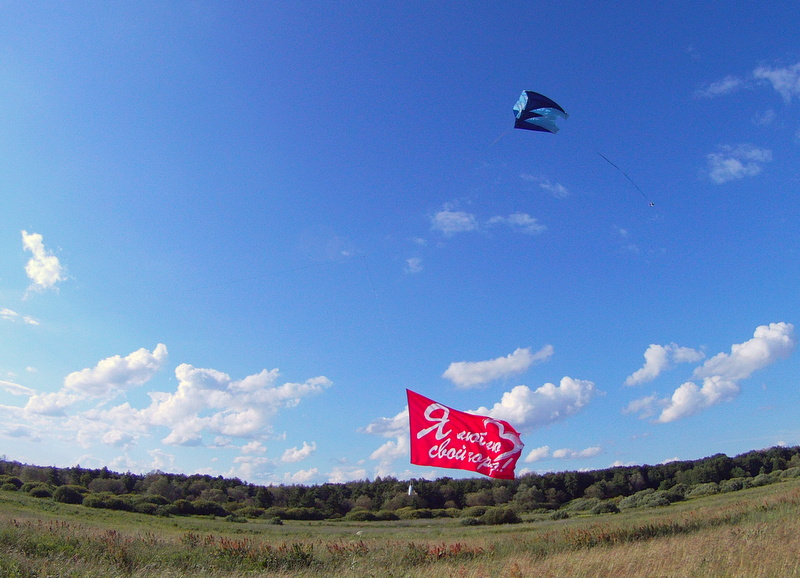

Транспарант 3х6м + подвешенный груз 3,5кг.

index.php/fa/12501/0/

Вложение: FILE0042.JPG
(Размер: 171.71KB, Загружено 957 раз)
Вложение: FILE0020-001.JPG
(Размер: 183.52KB, Загружено 939 раз)

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #34426 является ответом на сообщение #34264]

Sun, 20 July 2014 04:22

игорь

Сообщений: 2047
Зарегистрирован: December 2009
Географическое положение: Россия

Гуру кайтостроения

славненько

Ветер знает, где меня искать...!!

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #34591 является ответом на сообщение #9657]

Mon, 04 August 2014 10:26

evgeny33

Сообщений: 59
Зарегистрирован: June 2014
Географическое положение: Россия

Бывалый+

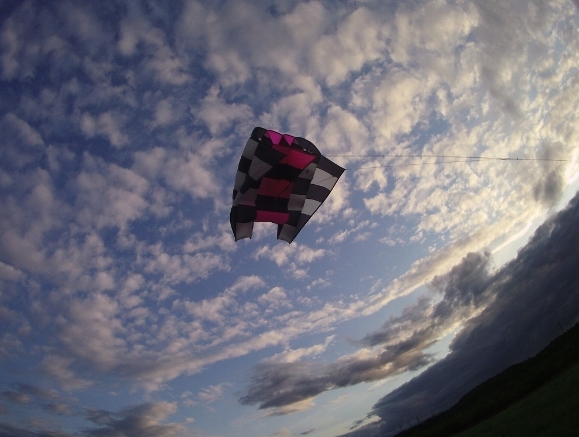

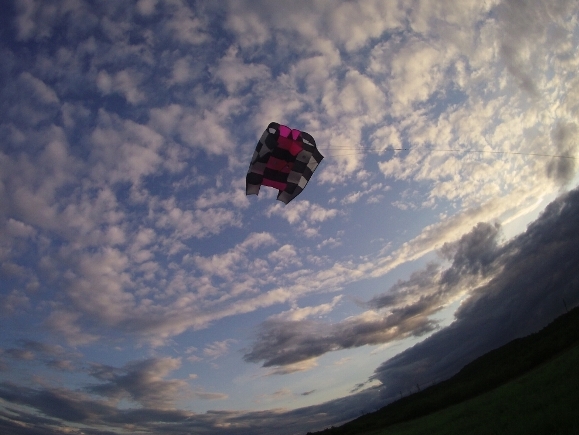

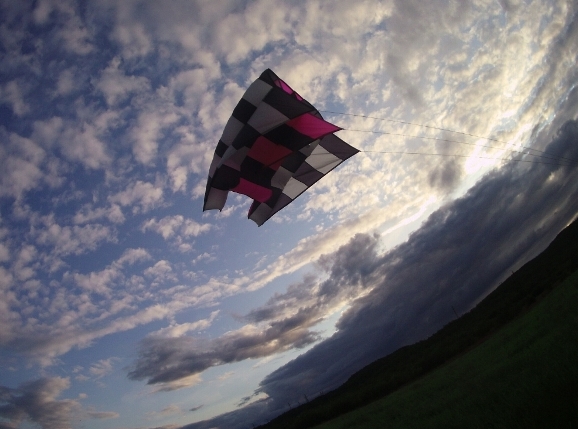

Все таки я его дошил. Размер флоуформа уменьшил в два раза, Ничего не менял, делал по проекту из этой темы. Летает хорошо. Первый раз подвесил камеру прямо за веревочку, не было подвеса. Панорама уместилась в одном кадре. Потом "на коленке собрал подвес: палка (прим 40см), по краям крюки, стропины две, от подцепа через крюк к другому подцепу и по середине на сторпы кольцо повесил. Поднял, камеру болтает, думал может хоть пару кадров в резкости будут? Оказалось прим.80% кадров в резкости. камера делает кадр в 3сек. Результатом неожиданно доволен, буду делать полноценны подвес.
index.php/fa/12552/0/

Вложение: FILE0159-1.jpg
(Размер: 197.00KB, Загружено 839 раз)
Вложение: FILE0191-1.jpg
(Размер: 186.82KB, Загружено 849 раз)
Вложение: FILE0192-1.jpg
(Размер: 190.72KB, Загружено 847 раз)
Вложение: FILE0193-1.jpg
(Размер: 185.22KB, Загружено 859 раз)
Вложение: Мыс Белый камень..JPG
(Размер: 194.52KB, Загружено 864 раза)
Вложение: Мыс Белый камень.JPG
(Размер: 192.41KB, Загружено 869 раз)

[Обновления: Mon, 04 August 2014 10:30]

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #34599 является ответом на сообщение #9657]

Mon, 04 August 2014 18:13

muradka

Сообщений: 807
Зарегистрирован: December 2005
Географическое положение: Астрахань и К...

Гуру кайтостроения

Хорошо получилось. Давай ещё снимай.

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #34600 является ответом на сообщение #9657]

Tue, 05 August 2014 00:42

BALLOON

Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...

Гуру кайтостроения

Цитата:

Все таки я его дошил.

Мои поздравления!!! Smile

Нормально получилось! Расцветка орегинальная. Smile

Цитата:

Ничего не менял, делал по проекту из этой темы.

2 и 4 нервюры сделал укороченные? Как и 3-я.
Цитата:

Оказалось прим.80% кадров в резкости.

Красивые у вас места! Smile

Красивое озеро! Surprised

Как называется?
Цитата:

буду делать полноценны подвес.

А я вот хочу сшить ещё один полноразмерный 4,6м2 Smile

, полегче, а то первый вариант слишком сильно усилил и он получился тяжёлый. Very Happy

Прошлый раз запускал ближе к обеду, так у меня эта термичка (которую обычно в свободных парапланерных полётах только и ждём) выпила всю кровь! Twisted Evil

Только запущу кайт, только взлетит, как где-то рядом сходит поток и передавливает весь фоновый ветер и кайт, так как тяжелый, не может удержаться в воздухе и падает. А к кайту ещё подцеплен влаг 4,3х7м и + груз 3кг. Smile

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #34605 является ответом на сообщение #34600]

Tue, 05 August 2014 12:55

evgeny33

Сообщений: 59
Зарегистрирован: June 2014
Географическое положение: Россия

Бывалый+

Да 2-3-4 нервюры укороченные. Все края прошивал брючной тесьмой, кроме швов внутрь. Вес получился 350 грамм. Когда заканчивается тканька, начинается дизайн. Шил из панелей старых кайтов. Дал вторую жизнь крылышкам. В наших краях существует яхтклуб, в котором с мальства занимаюсь. В воскресенье устроили небольшой поход на яхтах на мыс "Белый камень". В заводи, на якорях две яхты стоят. Озеро называется "Куэтсъярви". Решил проверить змея. Результатом доволен.
Сейчас мудрю редуктор, что бы камера автоматически вокруг снимала. А то 250 кадров в одну сторону, это много.

[Обновления: Tue, 05 August 2014 12:57]

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #34606 является ответом на сообщение #34605]

Tue, 05 August 2014 13:01

evgeny33

Сообщений: 59
Зарегистрирован: June 2014
Географическое положение: Россия

Бывалый+

http://instagram.com/p/rSVoNbxl9Q/?modal=true
флоуформик заснял.

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #34657 является ответом на сообщение #34606]

Fri, 08 August 2014 08:36

evgeny33

Сообщений: 59
Зарегистрирован: June 2014
Географическое положение: Россия

Бывалый+

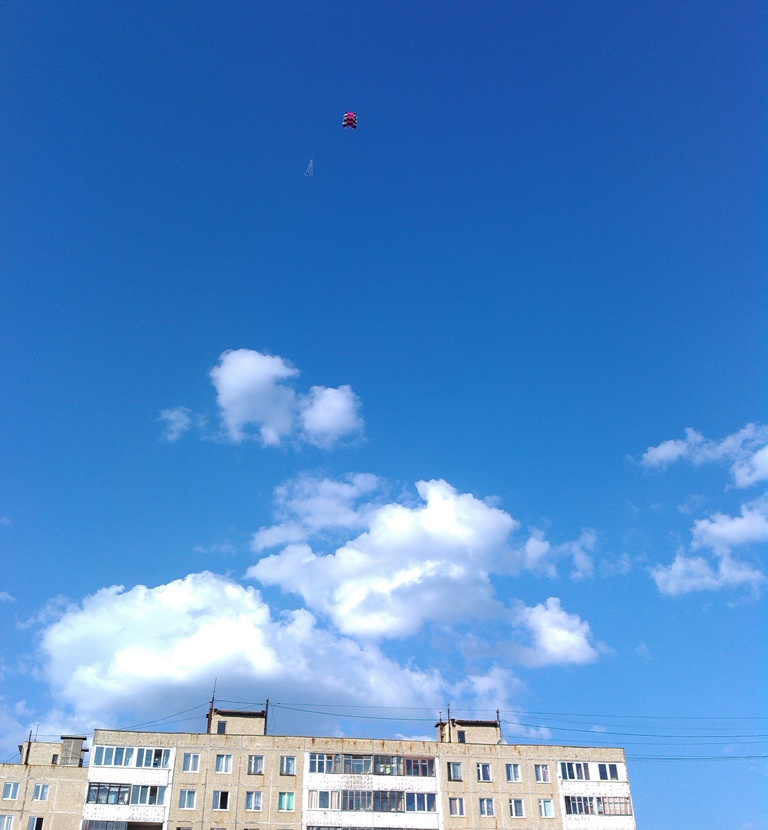

Хотел снять фото, а получилось видео.
http://youtu.be/mCGcCZzNeD4

Вложение: IMG_20140807_184742.jpg
(Размер: 170.16KB, Загружено 820 раз)

[Обновления: Fri, 08 August 2014 12:03]

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #34697 является ответом на сообщение #34657]

Sun, 10 August 2014 21:34

evgeny33

Сообщений: 59
Зарегистрирован: June 2014
Географическое положение: Россия

Бывалый+

http://instagram.com/p/rhgtJGRlzx/
Сегодня поснимал немножко и покайтил на багги.

Известить модератора

Re: мой змей Flowform 2,25 м2 [сообщение #35037 является ответом на сообщение #9657]

Sun, 21 September 2014 13:18

BALLOON

Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...

Гуру кайтостроения

По просьбам трудящихся, порылся в своих закромах Smile

, нашел и выкладываю раскрой деталей для Флоуформа по проекту «American Flowform (50 sq. ft.)» (масштаб 1:1), в короловском формате.
Кому нужно, скачиваете, открываете в короле, а дальше масштабируете до нужного размера, компонуете детали в одном файле или разделяете на отдельные и в печать.
