Меряем ветер (анемометры) [сообщение #3391] Thu, 29 June 2006 01:37 Переход к следующему сообщения
Ali   Ukraine
Сообщений: 423
Зарегистрирован: June 2004
Географическое положение: Харьков
Гуру кайтостроения
Администратор

Предлагаю открыть тему про способы и методы измерения скорости ветра, а также про существующие схемы девайсов и возможности их изготовления.
Считаю нелишним обсудить следующие схемы: отклоняемый "указатель", чашечный анемометр с инерционным указателем и с электронными счетчиками.
Кто еще какие схемы знает или видел чертежи, может есть свои идеи? Как говорится - welcome Shocked .
P.S. Есть еще анемометр на основе компьютерной мышки, но к нему нужен ноутбук Smile
Меряем ветер (анемометры) [сообщение #3392 является ответом на сообщение #3391] Thu, 29 June 2006 09:13 Переход к предыдущему сообщенияПереход к следующему сообщения
asusanin   Russian Federation
Сообщений: 96
Зарегистрирован: May 2005
Географическое положение: Масква
Бывалый+

вот тема была: http://zmey.ru/forum/showthread.php?t=2130&highlight=%E0%ED%E5%EC%EE%EC%E5%F2%F0
Меряем ветер (анемометры) [сообщение #3393 является ответом на сообщение #3391] Thu, 29 June 2006 09:44 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz   Russian Federation
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения

КМК есть две проблемы, общие для всех типов:
1. конструктив. корпус и ваще как все скомпоновать. надо ведь чтобы было удобно с собой таскать, чтобы не мялось/ломалось и тп..

2. градуировка.. нужно иметь под рукой рабочий анемометр.
Меряем ветер (анемометры) [сообщение #3397 является ответом на сообщение #3391] Fri, 30 June 2006 16:10 Переход к предыдущему сообщенияПереход к следующему сообщения
Ali   Ukraine
Сообщений: 423
Зарегистрирован: June 2004
Географическое положение: Харьков
Гуру кайтостроения
Администратор

Pass практически доделал прибор с велосипедным спидометром и самодельной крыльчаткой. Так что может быть скоро покажем...
Меряем ветер (анемометры) [сообщение #3399 является ответом на сообщение #3391] Fri, 30 June 2006 17:17 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz   Russian Federation
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения

Ali

Pass практически доделал прибор с велосипедным спидометром и самодельной крыльчаткой. Так что может быть скоро покажем...

было бы круто =) фотки не забудте =)

p.s.
вот еще идея пришла:
на самом деле штука делается элементарно на потрохах от мышки с шариком + какой-н. микроконтроллер. ща придумаю схемку..
Меряем ветер (анемометры) [сообщение #3400 является ответом на сообщение #3391] Fri, 30 June 2006 17:46 Переход к предыдущему сообщенияПереход к следующему сообщения
Ali   Ukraine
Сообщений: 423
Зарегистрирован: June 2004
Географическое положение: Харьков
Гуру кайтостроения
Администратор

Jazzz

вот еще идея пришла:
на самом деле штука делается элементарно на потрохах от мышки с шариком + какой-н. микроконтроллер. ща придумаю схемку..

Я такую где-то встречал.
Поищи прогу vetromouse или что-то похожее.
Меряем ветер (анемометры) [сообщение #3425 является ответом на сообщение #3391] Thu, 06 July 2006 16:38 Переход к предыдущему сообщенияПереход к следующему сообщения
magomax   Ukraine
Сообщений: 18
Зарегистрирован: August 2005
Новичок++
Есть еще одна мысля... как вам ? мышиные датчики стоят на крыше и (если конечно это 9ти эт. дом) кидают данные по кому на тачку или какойнить дисплей (уже сложнее придется програмить контроллер) и вы перосто в онлайне отслеживаете направление и силу ветра ! Причем реализовать без механники вообще не сложно два кулера друг к другу под 90 гр. и тогда можно мерять и силу и направление (разностью скоростей)
Меряем ветер (анемометры) [сообщение #3429 является ответом на сообщение #3391] Fri, 07 July 2006 06:19 Переход к предыдущему сообщенияПереход к следующему сообщения
leshiy   Kazakstan
Сообщений: 102
Зарегистрирован: February 2006
Географическое положение: Уральск
Дважды бывалый

привет всем вот еще идейка : берем обычный моторчик работающийот батареек приделываем к нему вентилятор от кулера и какой нибудь вольтметр, моторчик при ветре будет вырабатывать напряжение , останеться только откалибровать, можно на машине только чтоб без ветра сравнить со спидометром Laughing
Меряем ветер (анемометры) [сообщение #3433 является ответом на сообщение #3391] Mon, 10 July 2006 15:34 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

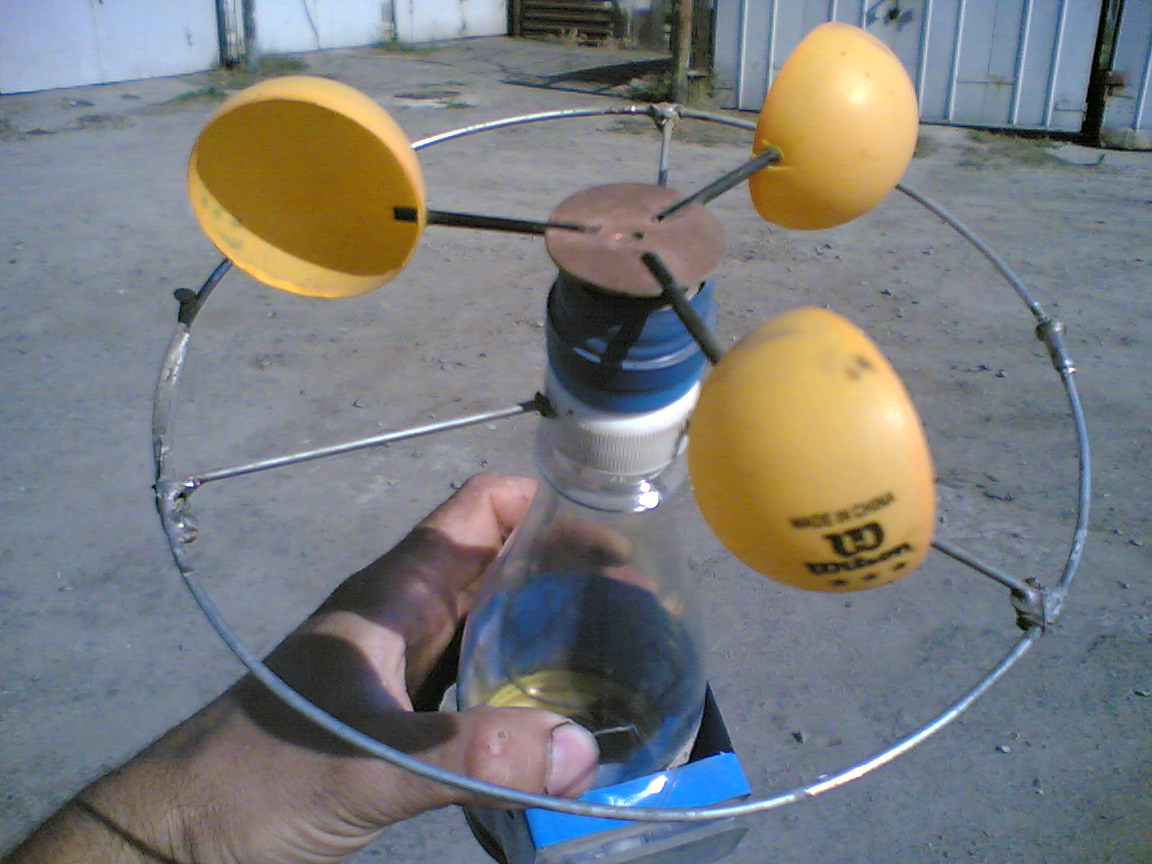

... у меня уже год как работает намана! моторчик от CD привода ,который каретку двигает(постоянного тока) крыльчатка самодельная- легкая текстолитовая ступица в форме диска,сделаны три прорези,в них вклеены спицы(углепластиковые от удочек),а на концах половинки от теннисных шариков.Индикатор-стрелочный микроамперметр.Корпус-маленькая пет-бутылка.Немного регулировки и готово!работы на полтора часа.фото выложу.
Меряем ветер (анемометры) [сообщение #3435 является ответом на сообщение #3391] Mon, 10 July 2006 17:48 Переход к предыдущему сообщенияПереход к следующему сообщения
magomax   Ukraine
Сообщений: 18
Зарегистрирован: August 2005
Новичок++
Проблема во всех анемометрах (самодельных) и не только в тарировке , дело том что там зависимость не линейная ( например скорости ветра от эдс) , соотвецно , нужен заранее точный метрологический прибор , да и условия тарирования должны быть идеальны... например аэро труба !
Re: Меряем ветер (анемометры) [сообщение #3452 является ответом на сообщение #3391] Wed, 12 July 2006 11:31 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... я столкнулся с нелинейностью.свои тарировал пробежками не авто.закрепил на длинной штанге ,чтоб влияния кузова небыло и катался.конечно погрешность большая,но для моих нужд покатит.З.Ы. оказывается сильно ошибался прикидывая ветер "на глазок"...
Re: Меряем ветер (анемометры) [сообщение #3453 является ответом на сообщение #3452] Wed, 12 July 2006 11:50 Переход к предыдущему сообщенияПереход к следующему сообщения
Ali   Ukraine
Сообщений: 423
Зарегистрирован: June 2004
Географическое положение: Харьков
Гуру кайтостроения
Администратор

vvs писал Срд, 12 Июля 2006 11:31

оказывается сильно ошибался прикидывая ветер "на глазок"...

А в какую сторону ошибался? Оказалось ветер слабее или сильнее?
Re: Меряем ветер (анемометры) [сообщение #3454 является ответом на сообщение #3453] Wed, 12 July 2006 14:17 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... обычно слабее... Rolling Eyes index.php/fa/826/0/
Re: Меряем ветер (анемометры) [сообщение #3455 является ответом на сообщение #3391] Wed, 12 July 2006 14:20 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

вот еще.внизу круглый магнит.замерил ветер и призепил на авто,чтоб не сдувало.index.php/fa/827/0/
  • Вложение: Фото(368).jpg
    (Размер: 210.49KB, Загружено 7488 раз)
Re: Меряем ветер (анемометры) [сообщение #3829 является ответом на сообщение #3391] Mon, 06 November 2006 12:48 Переход к предыдущему сообщенияПереход к следующему сообщения
leshiy   Kazakstan
Сообщений: 102
Зарегистрирован: February 2006
Географическое положение: Уральск
Дважды бывалый

ВОТ еще один вариант
Re: Меряем ветер (анемометры) [сообщение #3831 является ответом на сообщение #3829] Mon, 06 November 2006 20:10 Переход к предыдущему сообщенияПереход к следующему сообщения
ШУРА   Russian Federation
Сообщений: 352
Зарегистрирован: September 2005
Географическое положение: Питер
Гуру кайтостроения

У, какие дебри...

В карман такое всё равно не положешь.
Так что, по моему, проще взять тряпку, да сшить колдуна!
Re: Меряем ветер (анемометры) [сообщение #3834 является ответом на сообщение #3829] Tue, 07 November 2006 09:46 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass   Ukraine
Сообщений: 7483
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения

Потребность в анемометрах решается довольно просто: Нужно купить велокомпьютер (маленький квадратный приборчик 30Х30 мм с магнитным датчиком, а лучше с датчиком Холла) у нас на базарах таких полно от чайна-бразерс, стоимость ок 4 долларов. Дальше нужно сконструировать чашечную крыльчатку, вращающуюся в гоизонтальной плоскости любой конструкции, лишь бы вращалсь как можно легче. Я согнул из дюраля 0,3 мм, диаметр ометаемого круга ок 12см (трехлопастная). Насадил ее на трубчатую ось диаметром 2,5мм (из антенны от миниприемника), внутри которой, на верхнем конце, заглушка из латуни с ямочкой посредине (подпятник). В нижней части прикрепил штатный магнит (выдавил из штатного гнезда и приклеил его клеем, но можно и просто закрепить штатным креплением. Одел все это на ось из нержавейки, заточенную на конце под тупым угломи и отполированную (все материалы должны быть немагнитными, особенно трубочка и ось из нержавейки). Затем взял дощечку, вырезал ручку,а на ней гнездо для самого компа и гнездо для датчика (геркончик 30 Х 0,5 Х 0,5мм). Геркон стоит горизонтально, Магнит проходит от него на расстоянии ок 8 мм (расстояние подобрать как близкое к максимальному,но с надежным срабатыванием т.к. при слишком близком расположении магнита к геркону бывают дополнительные срабатывания геркона). Отбалансировал крыльчатку масимально точно. Крыльчатка вращается при скорости от 0,3 м/сек.(небыстрая ходьба). Настроил прибор, задавая диаметр колеса велосипеда на компе( у меня около 1000 мм.), задал скорость в милях в час. Меняя диаметр колеса можно согласовать вращение вертушки и показания прибора. Подстраивал сначала во время езды на машине 10 м/сек=36 км/ч, затем проверил на фирменном анемометре. Расхождения очень небольшие до 10% (у меня тяжелее крыльчатка и она сама по себе усредняет показания). отрицательный момент - требует бережного обращения (хранить в коробке, чтобы не погнуть крыльчатку). Положительные моменты цена-качаство, в компе есть режимы, температура, макс, скорость, таймер и еще куча других, возможность все сделать "на коленке", питание минибатарейка (дисковая), когда крыльчатка не работает, прибор выключается, до следующего срабатывания геркона. Как-нибудь дам Али фото, чтобы выставил на сайт.
Re: Меряем ветер (анемометры) [сообщение #3837 является ответом на сообщение #3834] Tue, 07 November 2006 10:20 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... Зачет! давно собирался велокомпьютер приспособить!
Re: Меряем ветер (анемометры) [сообщение #3840 является ответом на сообщение #3837] Tue, 07 November 2006 15:53 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... вот ,блин заразил! Smile не выдержал,побежал и купил велокомпьютер! Сейчас буду думать какую крыльчатку сделать и как скомпоновать....
Re: Меряем ветер (анемометры) [сообщение #3845 является ответом на сообщение #3831] Wed, 08 November 2006 05:34 Переход к предыдущему сообщенияПереход к предыдущему сообщения
leshiy   Kazakstan
Сообщений: 102
Зарегистрирован: February 2006
Географическое положение: Уральск
Дважды бывалый

приветик

ШУРА а че за колдун раскажи по подробнее?????? Very Happy
