С-ШЕЙП [сообщение #15502] Mon, 22 February 2010 10:23 Переход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
вообщем завожу новую тему.типа пытаюсь из говна конфетку сделать.
имеем старинную випику.из полиэтилена.(материал из которого сейчас тенты строительные шьют).буду пробовать из нее типа С шейп изобразить,

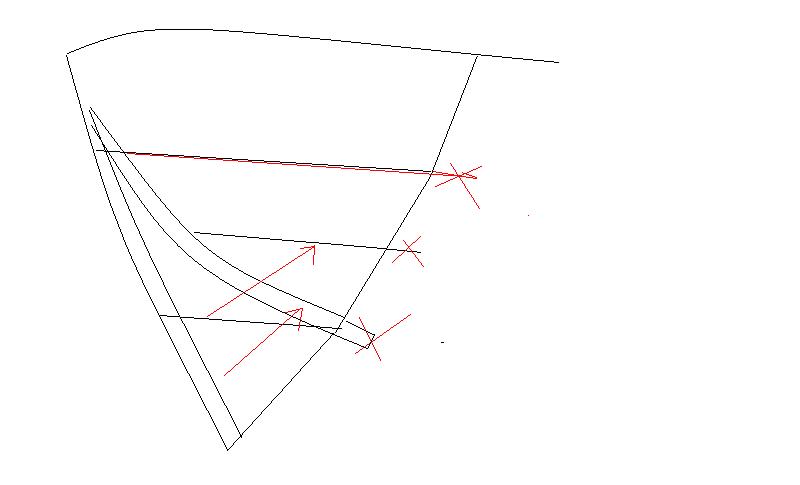

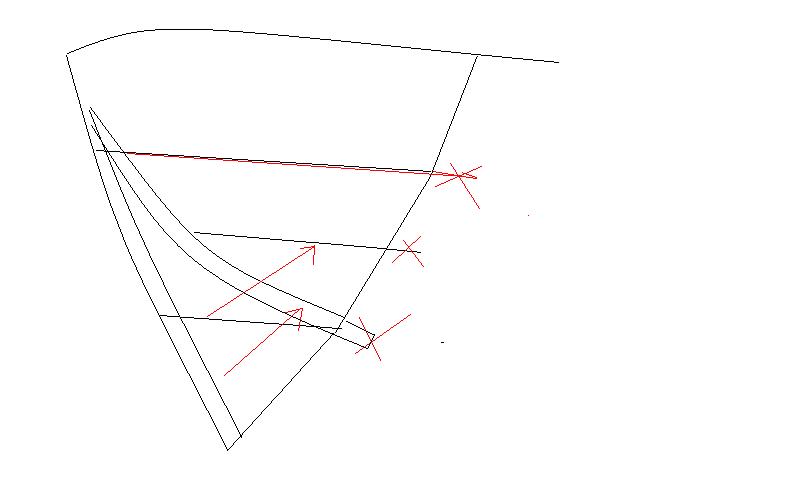

я без проэкта все делаю чисто по чутью.даже центральный до конца не отпарываю .отпорол поперечные .вообщем как на картинке смотри.
задача данного эксперимента:использовать имеющиеся материалы .с минимальными затратами получить кайт для проверки теории.
ну а потом .если эксперимент удачный найти какую кабрину контру 20м2 за малую денюжку и уже из нее заделать нормальный кайт.
index.php/fa/6368/0/
  • Вложение: C-шейп.JPG
    (Размер: 23.48KB, Загружено 4414 раз)

[Обновления: Mon, 22 February 2010 10:27]

Известить модератора

Re: С-ШЕЙП [сообщение #15503 является ответом на сообщение #15502] Mon, 22 February 2010 11:13 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...думаю нужно обязательно заднюю кромку выровнять,приблизить к прямой линее как минимум.
Re: С-ШЕЙП [сообщение #15505 является ответом на сообщение #15503] Mon, 22 February 2010 11:38 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
согласен! но там такой матерьял что страшно браться .а так вроде заделана с веревкой.чисто эксперимент.рибы ставить буду на старые места по крайней мере на ТЕ. чтобы поменьше флатера было.да и на параске у меня выпуклая кромка была ,нормально флатера не было.я больше за уши переживаю каркас сильно тонкий там будет думаю палку вшить паралельно каркасу надувному.
Re: С-ШЕЙП [сообщение #15506 является ответом на сообщение #15502] Mon, 22 February 2010 13:49 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... ну , а мой проект в первом приближении выглядит так:
http://s47.radikal.ru/i117/1002/aa/26d9f0e21d8f.jpg

  • Вложение: katana-9.0.sle
    (Размер: 5.98KB, Загружено 663 раза)

[Обновления: Mon, 22 February 2010 16:04]

Известить модератора

Re: С-ШЕЙП [сообщение #15508 является ответом на сообщение #15506] Mon, 22 February 2010 15:57 Переход к предыдущему сообщенияПереход к следующему сообщения
Здесь был Traglod
Сообщений: 1155
Зарегистрирован: March 2007
Гуру кайтостроения
http://kitemovement.com/wp-content/uploads/2010/01/KEY-FRONT-560x305.jpg
http://kitemovement.com/wp-content/uploads/2010/01/KEY-560x350.jpg
http://kitemovement.com/wp-content/uploads/2010/01/KEY-SIDE-560x553.jpg
http://kitemovement.com/wp-content/uploads/2010/01/KEY-BOTTOM-560x224.jpg

[Обновления: Mon, 22 February 2010 15:59]

Известить модератора

Re: С-ШЕЙП [сообщение #15509 является ответом на сообщение #15502] Mon, 22 February 2010 16:06 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... как и говорил в другой теме,буду пробовать подобный шейп
Re: С-ШЕЙП [сообщение #15510 является ответом на сообщение #15509] Mon, 22 February 2010 16:36 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
прикольный такой проэкт,только опять ухи тонкие, нет?или у меня фобия Laughing
попробовал в твоем поменять что то не получается,как то у тебя ухи не так спроэктированы.
еще бы я крайнюю веревку от уха ближе к уху сдвинул,возможно придется лишнюю панель вставить..на треть .
и товпоинт нуно думаю делать больше что-то как у парасок чтобы разгрузить управляемые,чтобы лишних блочков не мутить. и думаю будет на повороте внешнее ухо больше нагружено ,пердежа меньше должно быть.
да еще думаю можно рибы упростить.поменьше деталей,и способ шва рибы к ЛЕ ябы другой выбрал.
размер тоже такой хочу.ну или на крайняк 10.
вообщем посижу подумаю свой проэкт выложу .
Re: С-ШЕЙП [сообщение #15512 является ответом на сообщение #15502] Mon, 22 February 2010 17:51 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...по диаметрам балонов,их конструктиву,это только макет.Скорее всего марковки я буду брать готовые,переделка только по-длинне. Расположение шва главного балона,места стыковки купола,тоже еще не известно.Блочков никаких не будет.Строповку хочу расположить в местах стыковок балонов.Для управляющих строп (они не нарисованы) нужно несколько мест креплений сделать.Насчет ТОВПОИНТ,нужно распечатать таблицы строповок с несколькими значениями,а потом опытным путем подбирать.
Re: С-ШЕЙП [сообщение #15539 является ответом на сообщение #15502] Wed, 24 February 2010 19:26 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...первая модернизация.
изменения в профиле,балонам...
  • Вложение: katana-9.0.sle
    (Размер: 6.79KB, Загружено 732 раза)
Re: С-ШЕЙП [сообщение #15991 является ответом на сообщение #15539] Wed, 10 March 2010 17:23 Переход к предыдущему сообщенияПереход к следующему сообщения
вадим   Russian Federation
Сообщений: 41
Зарегистрирован: March 2009
Географическое положение: УЛЬЯНОВСК
Немножко бывалый

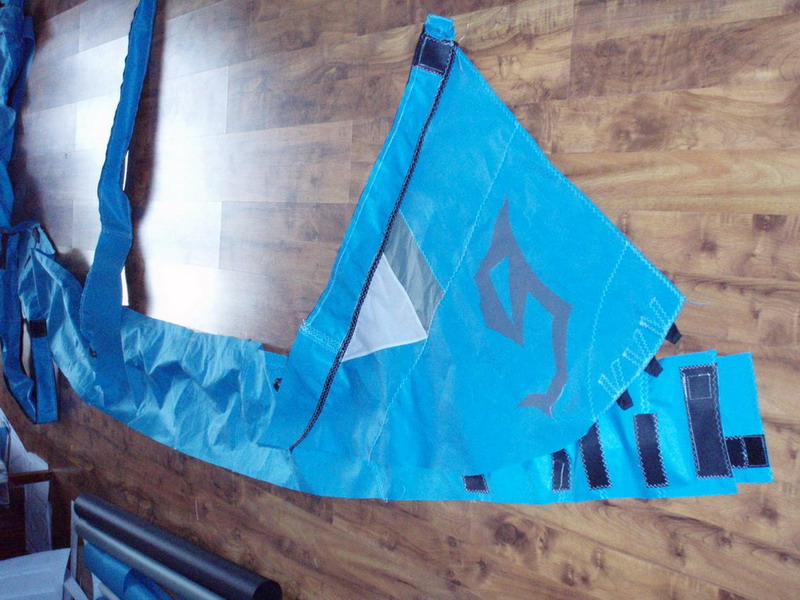

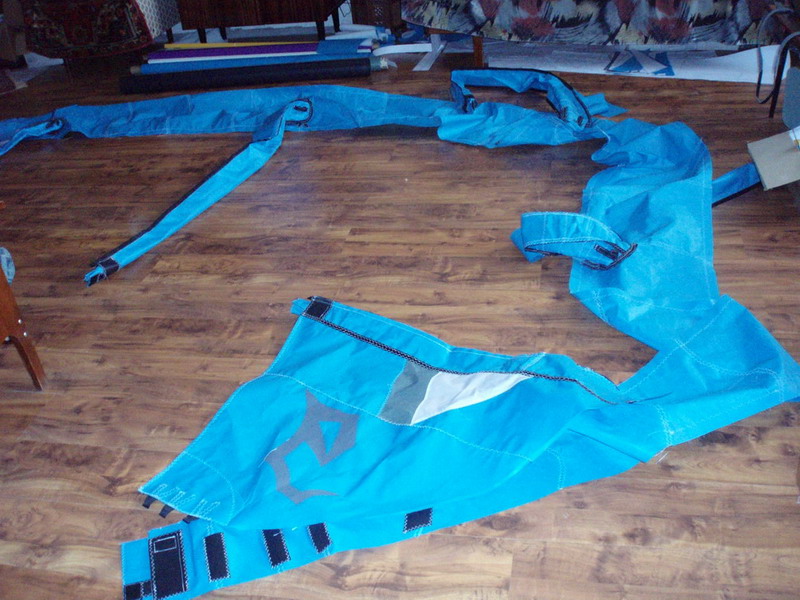

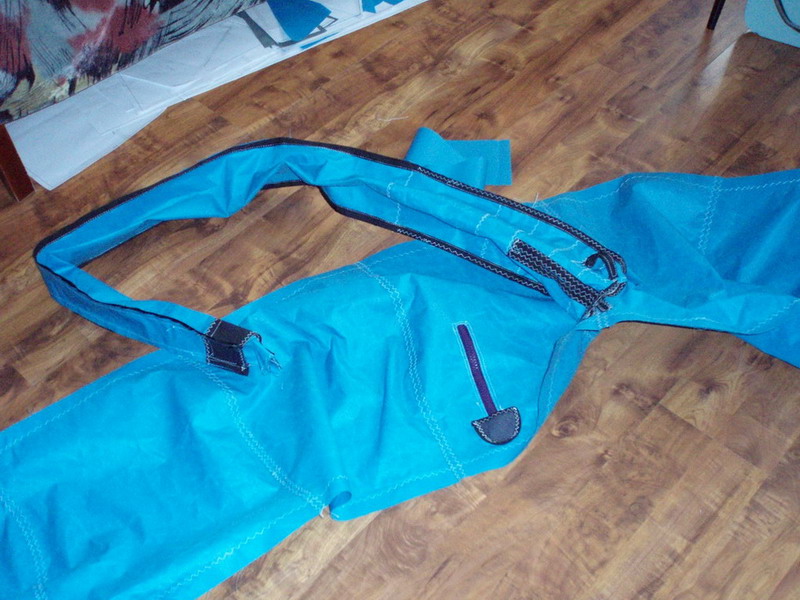

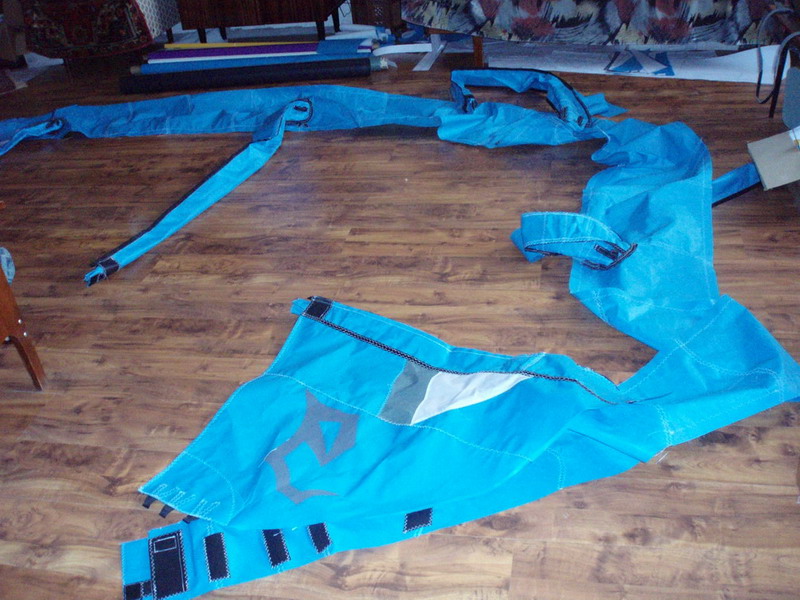

начал изготовление дельты, первые фотки
  • Вложение: P3100886.jpg
    (Размер: 163.04KB, Загружено 1181 раз)
  • Вложение: P3100887.jpg
    (Размер: 151.92KB, Загружено 940 раз)
  • Вложение: P3100888.jpg
    (Размер: 153.96KB, Загружено 1031 раз)
Re: С-ШЕЙП [сообщение #15992 является ответом на сообщение #15991] Wed, 10 March 2010 17:45 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
вадим писал(а) Срд, 10 Март 2010 18:23

начал изготовление дельты, первые фотки

Мне нравится начало.
Что за проект? Какие материалы используете? а для балонов? соски откуда?
Удачи.


Хуже большого кайта в передоз может быть только маленький кайт в передоз.
Re: С-ШЕЙП [сообщение #15993 является ответом на сообщение #15992] Wed, 10 March 2010 18:57 Переход к предыдущему сообщенияПереход к следующему сообщения
вадим   Russian Federation
Сообщений: 41
Зарегистрирован: March 2009
Географическое положение: УЛЬЯНОВСК
Немножко бывалый

дакрон и риб стоп из питерского айсберга, ,баллоны кабриновские от цешек по 2 тысячи
  • Вложение: DELTA.sle
    (Размер: 6.15KB, Загружено 1003 раза)
Re: С-ШЕЙП [сообщение #16129 является ответом на сообщение #15993] Fri, 19 March 2010 15:52 Переход к предыдущему сообщенияПереход к следующему сообщения
вадим
Сообщений: 41
Зарегистрирован: March 2009
Географическое положение: УЛЬЯНОВСК
Немножко бывалый

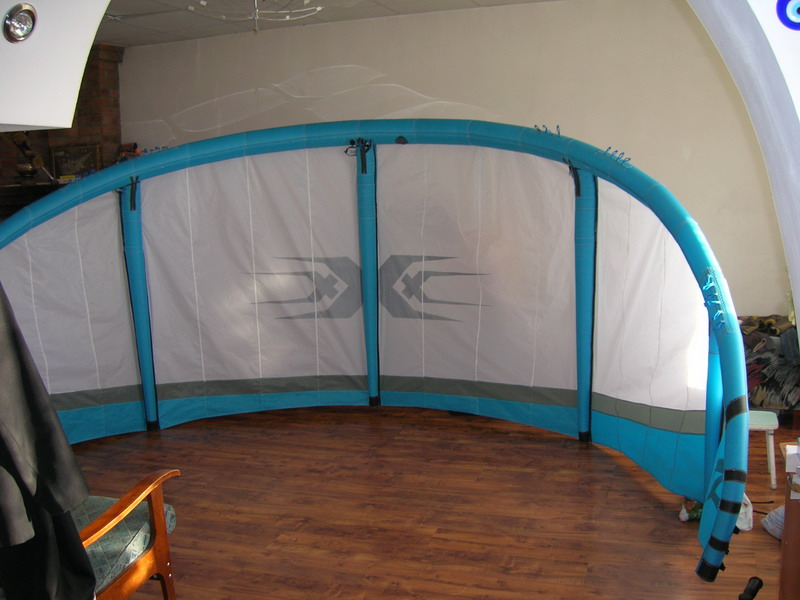

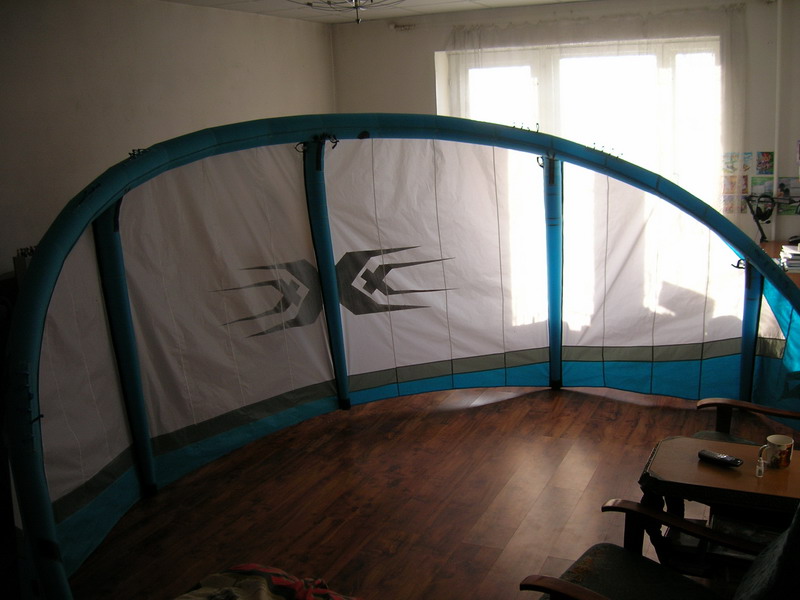

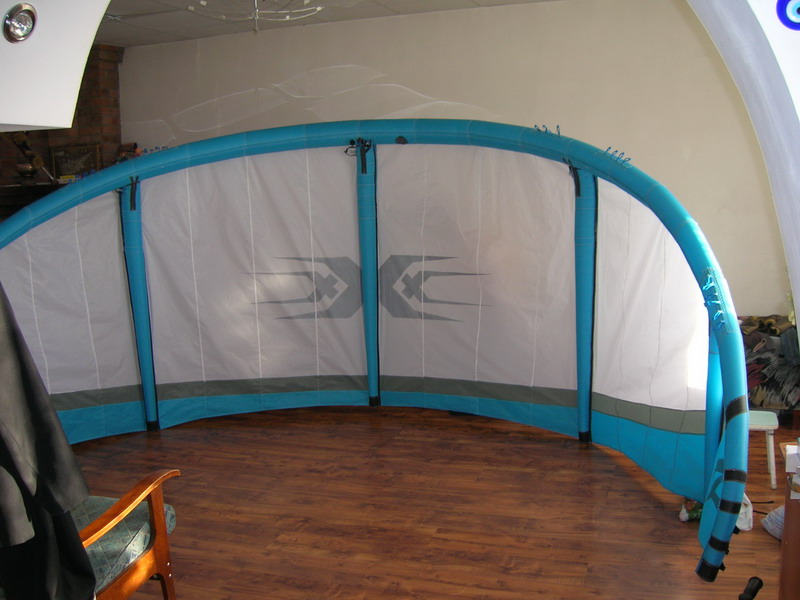

кайт дошил, осталосбь сделать подкупольную строповку и в поле настраивать.
  • Вложение: DSCN1888.jpg
    (Размер: 108.09KB, Загружено 1192 раза)
  • Вложение: DSCN1887.jpg
    (Размер: 99.34KB, Загружено 1101 раз)
Re: С-ШЕЙП [сообщение #16130 является ответом на сообщение #16129] Fri, 19 March 2010 16:26 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
не ну красавчик просто!!
чем ХХХ рисовал.
Ждем отчета о олевых испытаниях.
Re: С-ШЕЙП [сообщение #16131 является ответом на сообщение #15502] Fri, 19 March 2010 18:28 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...отлично выглядит! ...растет уровень самодельшиков Cool
Re: С-ШЕЙП [сообщение #16134 является ответом на сообщение #15502] Fri, 19 March 2010 22:10 Переход к предыдущему сообщенияПереход к следующему сообщения
Brujo   Russian Federation
Сообщений: 4
Зарегистрирован: March 2010
Географическое положение: Россия
Новичок 0.0

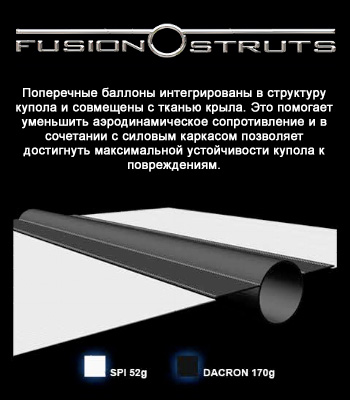

Как пришивал купол к поперечным балонам?
Судя по фотографиям похоже на оригинальную технологию бандита.

index.php/fa/6634/0/
  • Вложение: fus_struts.jpg
    (Размер: 37.72KB, Загружено 4350 раз)
Re: С-ШЕЙП [сообщение #16135 является ответом на сообщение #16134] Sat, 20 March 2010 05:40 Переход к предыдущему сообщенияПереход к следующему сообщения
вадим   Russian Federation
Сообщений: 41
Зарегистрирован: March 2009
Географическое положение: УЛЬЯНОВСК
Немножко бывалый

купол пришивал как на орегинальном бандите, это технологически удобно так как купол вшивается частями, рибы поделил по длинне на части, XXX снаклеил трафорет из пленки самоклейки и балончиком автомобильной краской . на куске пробывал стирать в воде врорде держится
Re: С-ШЕЙП [сообщение #16138 является ответом на сообщение #16135] Sun, 21 March 2010 16:43 Переход к предыдущему сообщенияПереход к следующему сообщения
вадим
Сообщений: 41
Зарегистрирован: March 2009
Географическое положение: УЛЬЯНОВСК
Немножко бывалый

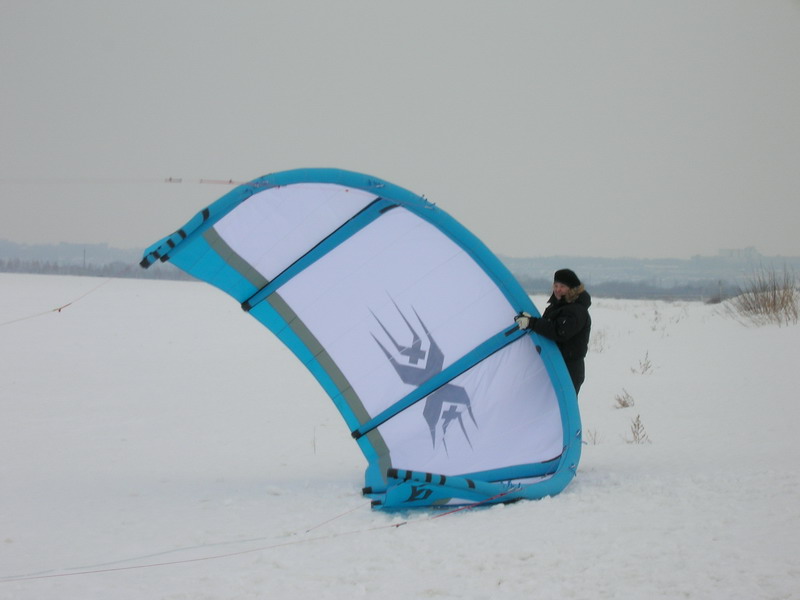

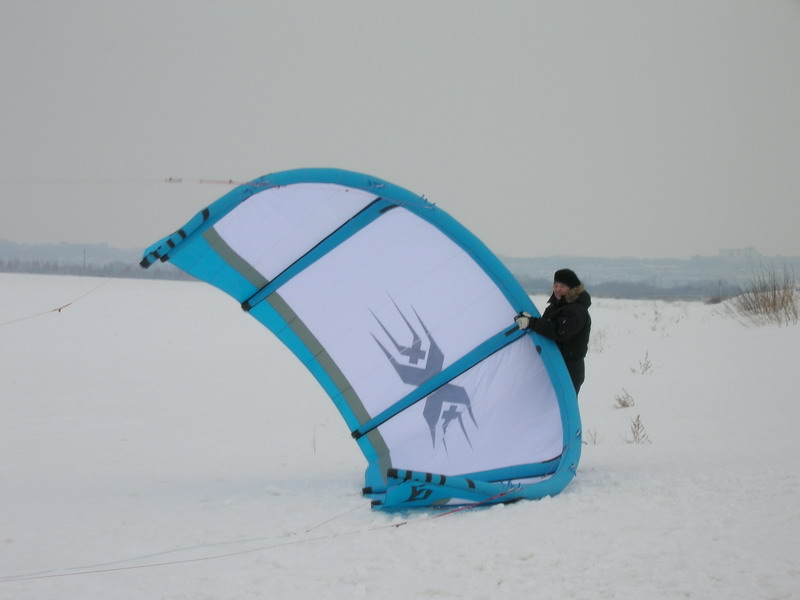

сегодня ходилив поле всей семьей, погода была дрянь, ветер когда приехали был порывистый гдето до 6 , пока разложились пошел дождь и направление менялось и начал утихать но даже при всем при этом удалость запустить и даже немного покататься.кайт прикольный сравнивая со свой сигмой нагрузка на плаке практически отсутствует давольнотаки тяговитый, это первые впечатления. надо пробовать в других условиях просто не удержался вот фотки и небольшое видио качество так себе снимал ребенок http://www.youtube.com/watch?v=G6I-8uJ_Z2I http://www.youtube.com/watch?v=MGUsps08ftc http://www.youtube.com/watch?v=GzGVKXJHtHM
  • Вложение: DSCN1892.jpg
    (Размер: 61.66KB, Загружено 978 раз)
  • Вложение: DSCN1894.jpg
    (Размер: 71.75KB, Загружено 919 раз)

[Обновления: Sun, 21 March 2010 17:17]

Известить модератора

Re: С-ШЕЙП [сообщение #16141 является ответом на сообщение #15502] Mon, 22 March 2010 08:36 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...поздравляю! теперь хочется отчета о дальнейших испытаниях.Как поведет себя в сильный ветер,как ветровой диапазон,сброс тяги,рестарт...
Re: С-ШЕЙП [сообщение #16191 является ответом на сообщение #15502] Wed, 24 March 2010 16:05 Переход к предыдущему сообщенияПереход к предыдущему сообщения
вадим
Сообщений: 41
Зарегистрирован: March 2009
Географическое положение: УЛЬЯНОВСК
Немножко бывалый

сегодня еще раз ходил кататься на дельте, ветер был порывистый до 8 метров, cпециально ронял и пробовал перезапускать от центра до края окна если ветер есть не каких проблем встает на ухо без проблем, если ветра мало держиж боковую и немного подтягиваеш силовые и отпускаешь тоже встает и взлетает.самое главное понравилось что когда отстрелил его в зение он медленно пошол в край иплавно спустился по краю, стоя на ухе и готовый к запуску при этом меня не куда не дернуло, я подтянул за страховку пристегнун чикен луп и без проблем перезапустил, это для меня Очень актуально для воды так как приходится кататься на глубине.сколько раз пробовал уронить он вообще не уходит в себя, на ветер идет очень хорошо , пробовал прыгать потенциал очень большой, короче пока очень доволен но мне кажится он не для новичков при его размере он тянит сильнее моей сигмы а она почти 13

[Обновления: Wed, 24 March 2010 16:06]

Известить модератора
